集成SMC气缸的气动空气钻总成

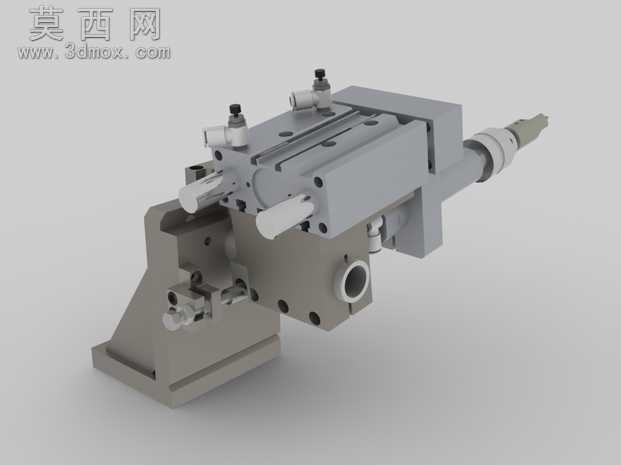

本套气动空气钻总成采用三维参数化建模完成，整体结构围绕气动钻孔作业的功能需求展开设计，核心驱动单元选用成熟的SMC标准气缸作为动力输出部件，搭配自主设计的自定义调节机构，可实现钻孔进给行程、输出扭矩的灵活适配，满足不同材质、不同孔径的加工作业需求。建模过程中严格遵循机械装配的公差配合要求，对气缸安装座、钻头夹持角座、进给导向滑轨、气路接口等核心部件逐一进行结构细化：安装座采用L型一体式支撑结构，通过加强筋提升整体刚性，避免钻孔作业时的振动偏移；钻头夹持端配备快换式角接工具头，可根据作业需求快速更换不同规格的钻头，无需拆解主体结构；气路接口预留标准快插接头安装位，可直接对接工厂常规气动管路，无需额外转换配件。渲染阶段采用工业机械常用的金属材质体系，主体结构件赋予哑光铸铝材质，气缸活塞杆、调节旋钮等运动部件赋予抛光不锈钢材质，密封件、气路接头赋予工程塑料与橡胶材质，通过光影调整还原真实设备的金属质感与装配细节，清晰呈现各部件的装配关系与运动逻辑。设计过程中充分考虑设备的安装适配性，底部支撑座预留标准安装孔位，可直接固定在自动化生产线的工装台架上，作为自动钻孔工位的执行单元使用，也可搭配手持支架改装为便携式气动钻孔工具。调节机构采用刻度式进给限位设计，操作人员可通过外露的调节旋钮快速设定钻孔深度，避免过钻或钻孔深度不足的问题，整体结构紧凑，运动部件无干涉，气路走向布局合理，既满足工业现场的耐用性要求，也兼顾了后期维护的便捷性，可直接用于气动设备的方案验证、工装设计参考以及自动化产线的虚拟调试。
