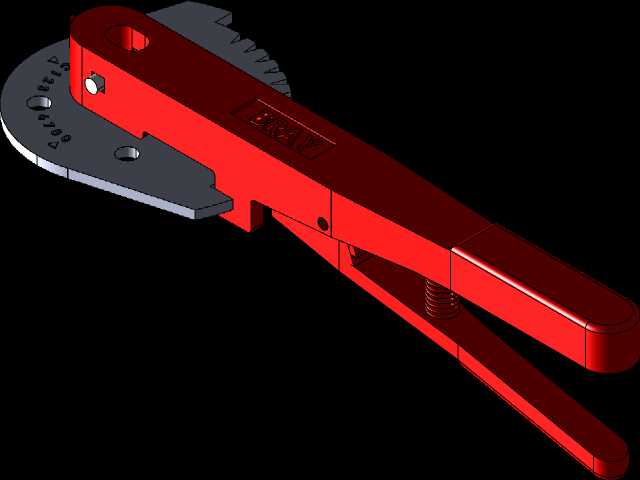

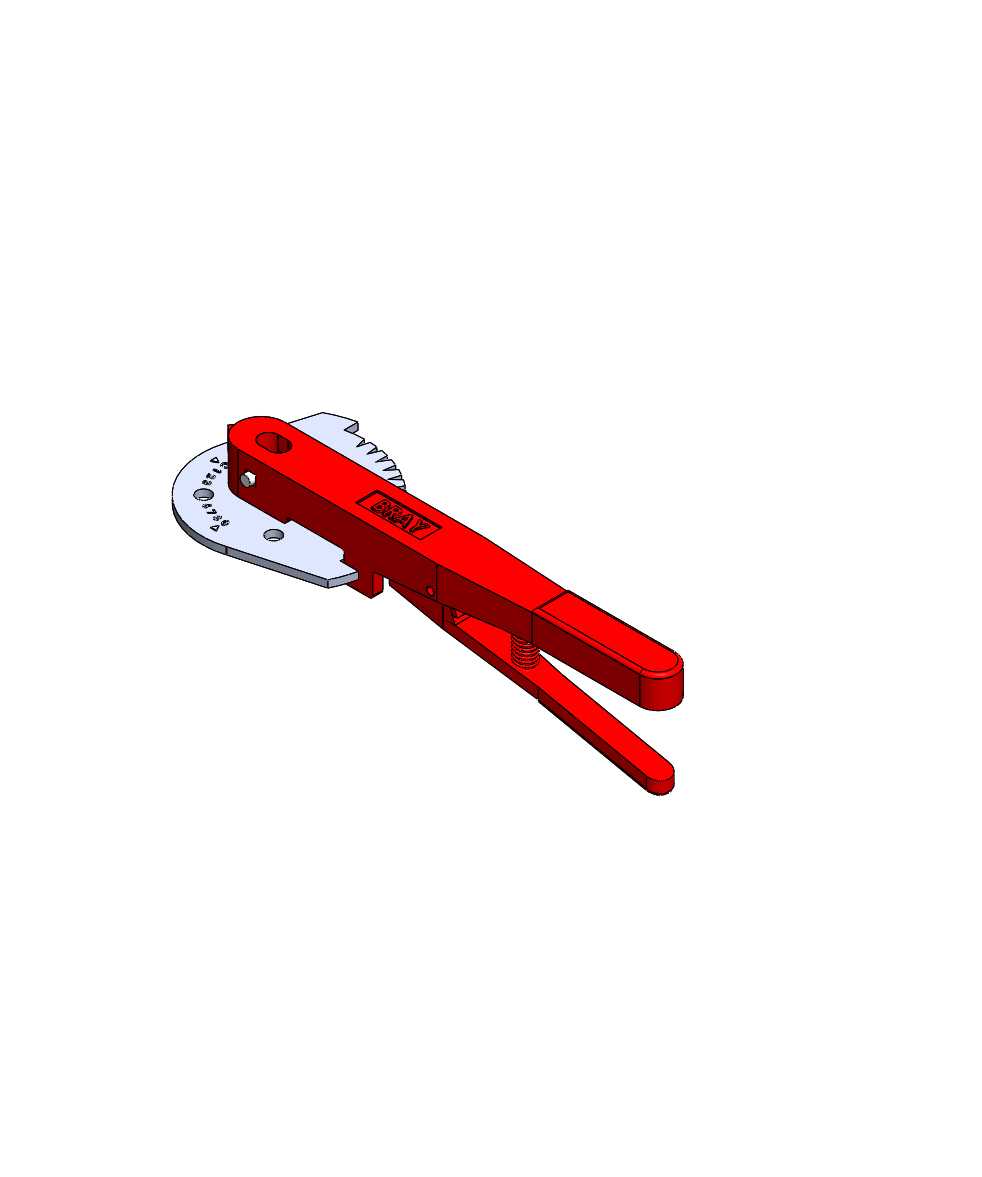

手动棘轮式制动操作杆结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:286505
  • 手动棘轮式制动操作杆结构设计
  • 手动棘轮式制动操作杆结构设计

这款手动棘轮式制动操作杆,主要应用在中小型工程机械、农用作业设备以及驻车制动系统中,作为人工触发制动力的核心操作构件,承担着传递操作力、锁定制动位置、释放制动状态的核心作用。从结构设计来看,整体采用杠杆式布局,长柄操作段符合人体工学施力角度,操作人员握持时可借助手臂自然发力,无需额外施加过大腕部扭矩,单次扳动即可完成制动锁止动作。带齿的棘轮盘与杆身内置的棘爪配合,能够在扳动到任意有效行程位置时实现自动锁止,避免制动后杆身回弹松脱,保障制动状态的稳定性,释放时只需捏合杆身尾部的联动压杆,即可抬起棘爪解除锁止,操作逻辑符合一线作业人员的使用习惯。设计过程中,重点考量了安装边界的适配性,棘轮盘中心的安装孔作为主定位基准,盘面上预留的两个对称安装孔可直接通过螺栓固定在设备基座上,无需额外设计转接支架,安装孔的孔距公差控制在±0.1mm范围内,能够适配多数通用安装基座的孔位布局。杆身与棘轮盘的铰接轴采用过盈配合加防脱销的结构,避免长期往复操作后轴件窜动脱落,铰接位置的衬套预留了润滑脂存储槽,可在日常维护时填充润滑脂,降低铰接面的磨损速率,延长构件使用寿命。杆身的截面采用变厚度设计,握持段厚度适中贴合手掌轮廓,受力段局部加厚提升抗弯强度,在承受最大操作力时杆身的挠度变形量控制在0.2mm以内,不会因施力过大出现结构形变导致的制动行程不足问题。棘轮齿形采用非对称渐开线设计,锁止面与受力方向垂直,能够承受最大1200N的反向制动力而不出现跳齿滑脱,齿面的导向侧做了圆弧过渡处理,扳动过程中棘爪能够顺畅滑过齿面,不会出现卡滞感。内置的复位弹簧采用等节距圆柱螺旋弹簧,弹簧刚度经过反复调校,既能够保证棘爪始终贴合棘轮齿面,又不会因弹簧力过大导致扳动操作过于沉滞。在实际设备配套中,这款制动杆可直接连接制动拉索或者液压制动阀的顶杆,操作行程范围内的输出位移线性度较好,能够精准匹配不同制动力度的调节需求,不管是作为设备的行车辅助制动,还是驻车状态的长效锁止构件,都能稳定发挥作用。结构上没有冗余的复杂零件,所有构件都采用常规机械加工工艺即可生产,制造成本可控,后期维护更换也十分便捷,适合批量配套到各类需要手动制动操作的设备上。
