等径三向连接法兰式管道转接构件

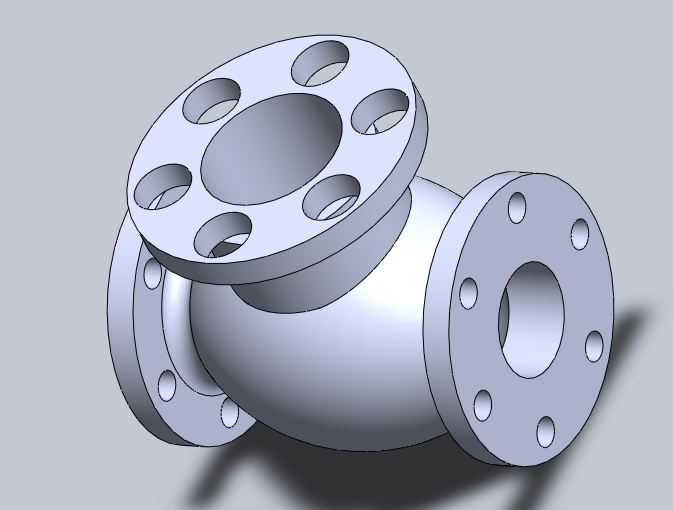

这类三向法兰转接构件，主要应用在工业流体输送管网的节点分流、合流场景，常见于化工介质输送、市政给排水、暖通循环水、工业制程管路系统中，用来实现三个正交方向管路的刚性密封连接，替代传统焊接三通搭配平焊法兰的组合结构，减少现场焊接工作量，降低管路安装的焊缝泄漏风险。从结构设计来看，三个连接端均采用标准凸面法兰结构，每个法兰端面均匀分布螺栓过孔，安装时通过穿入配套螺栓配合密封垫片，即可实现与对应管径管道法兰的紧固连接，无需在现场对三通本体进行焊接作业，尤其适合易燃易爆工况下的管路改扩建施工，避免现场动火作业带来的安全隐患。设计过程中，三个接口的通径保持一致，属于等径三通范畴，腔体过渡段采用大圆弧平滑过渡结构，避免直角转折带来的介质流阻激增问题，减少流体在节点处的湍流、冲蚀现象，延长构件整体使用寿命，同时降低管路系统的输送能耗。法兰端面的螺栓孔采用跨中均布设计，安装时可根据管路走向调整螺栓穿入角度，适配不同安装空间的操作需求，相邻螺栓孔的间距符合管路法兰的通用连接标准，可直接与同压力等级的标准法兰配对使用，无需额外加工转接配件。构件本体的壁厚根据常用公称压力等级核算，满足常规工况下的承压要求，法兰密封面的凸台高度、粗糙度均匹配常用非金属垫片、金属缠绕垫片的密封要求，安装后可保证1.6MPa及以下压力等级下的管路密封性能，避免介质渗漏。三个法兰端面的垂直度、同轴度在建模阶段做了严格约束，保证安装后管路不会出现强制对中产生的装配应力，避免长期运行过程中应力集中导致的法兰变形、密封失效问题。腔体内部的过渡曲面做了连续相切处理，不存在滞流死角，适合输送洁净流体、含少量颗粒的介质，不会在节点处造成介质沉积，降低管路堵塞的概率，也便于后续管路系统的吹扫、清洗作业。安装边界方面，三个方向的法兰外圆尺寸、螺栓孔中心距均遵循通用管路法兰规范，现场安装时只需保证相邻管路的法兰端面与构件法兰端面平行，预留垫片安装空间即可完成装配，不需要额外定制专用安装工装，适配现有标准管路的安装施工流程。
