15mm铜质90度焊接环弯头结构设计

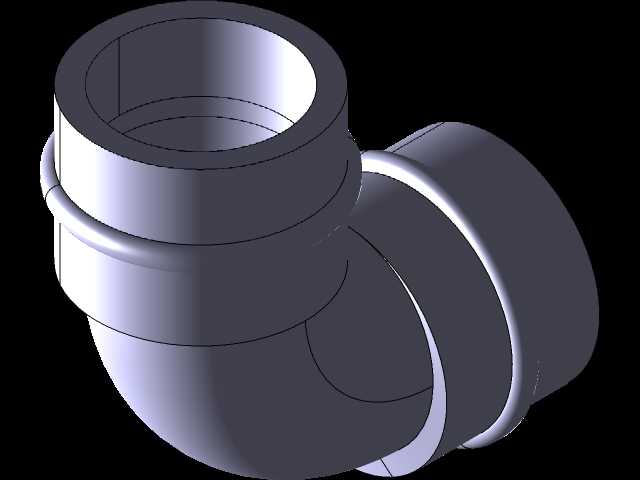

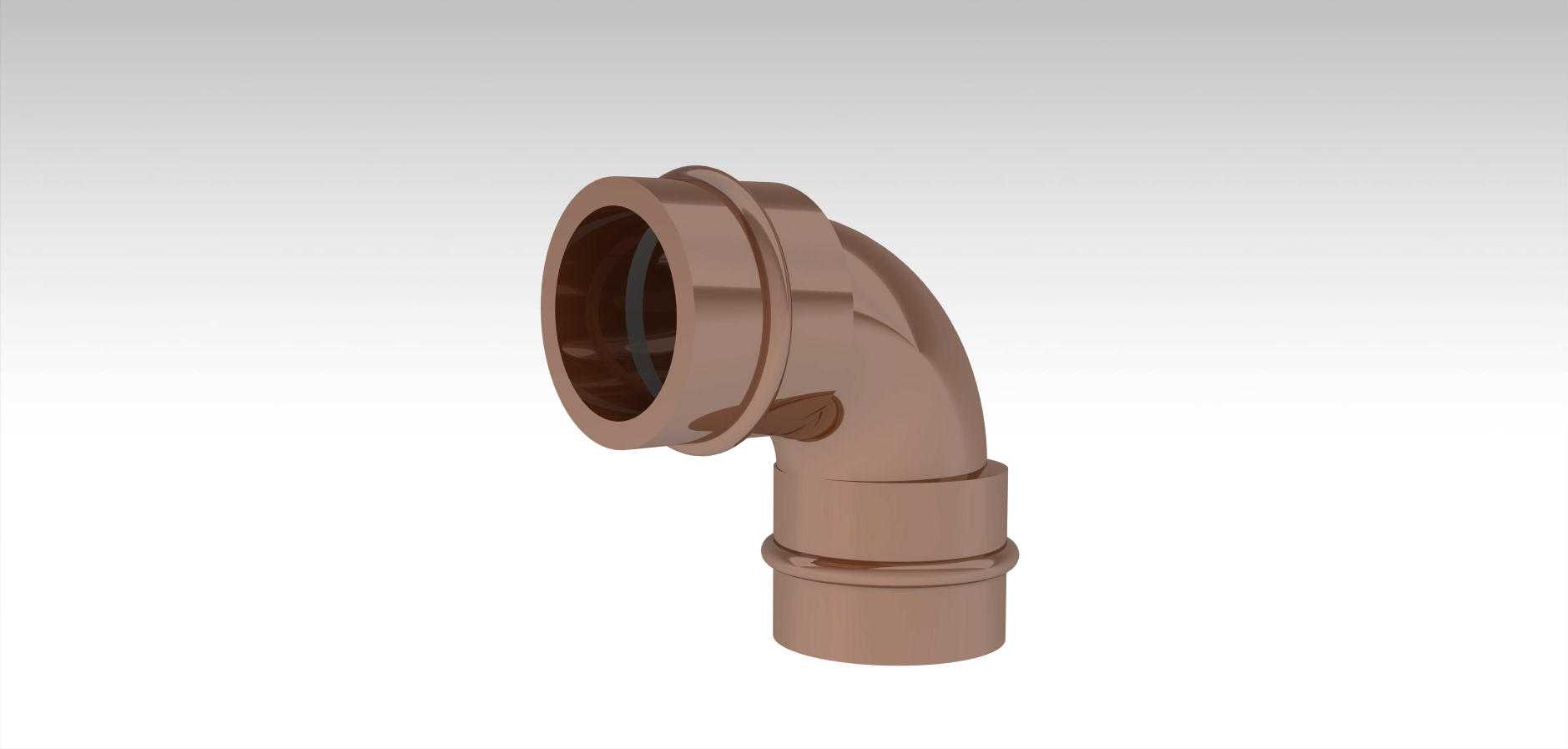

这款90度铜质焊接环弯头，主要适配公称通径15mm的紫铜管路系统，在民用冷热水供给、小型制冷机组冷媒回路、医用气体输送支路、低压气动控制管线等场景中应用广泛，承担管路直角转向的连接功能，相比螺纹连接类弯头，其焊接式结构不存在螺纹间隙渗漏风险，适配长期带压运行的密闭管路工况。从结构设计逻辑来看，弯头主体采用等径90度弯转构型，弯曲段的曲率半径经过流体阻力校核，既避免过小曲率造成的介质流动死区、压损激增问题，也不会因曲率过大占用过多安装空间；两端的焊接环结构做了阶梯式限位设计，一端为承插式焊口，可直接将15mm铜管插入焊口内定位，焊接时焊料可沿承插缝隙均匀填充，无需额外工装固定对位，另一端的环凸结构既可以作为焊接操作时的受力支点，也能在管路布设时作为管卡固定的定位基准，避免弯头在管路热胀冷缩应力下发生轴向窜动。产品的外形尺寸完全适配常规15mm铜管的安装边界，弯头两端接口的同轴度、端面垂直度公差控制在管路安装允许范围内，组装时无需额外修磨管口即可实现精准对接，焊接完成后管路内壁齐平，不会出现焊瘤凸入流道影响介质通流的问题。材质选用紫铜加工成型，本身具备优异的延展性与耐腐蚀性，适配水、制冷剂、低压惰性气体等多种介质的输送要求，焊接时与同材质铜管的熔合性好，焊缝强度高，长期运行下不会出现焊缝开裂、腐蚀渗漏的问题。在实际工程选型中，这类弯头多用于管路排布需要直角转向的位置，比如家装冷热水管的墙面转角布管、制冷机组蒸发器与冷凝器之间的管路转向、设备内部气动控制管线的拐角连接，相比直角拼接的焊接结构，一体成型的弯头结构应力分布更均匀，能承受管路运行中的水锤冲击、温度交变产生的应力，不会在转角位置出现应力集中开裂的问题。建模过程中严格遵循管路配件的实际加工尺寸，对焊接环的倒角、承插口的深度、弯曲段的壁厚变化都做了精准还原，可直接用于管路系统的装配干涉校验、管路布放模拟，也可作为铜管件加工生产的结构参考，帮助设计人员提前预判管路安装时的空间占用，避免现场施工时出现与其他构件干涉、安装空间不足的问题。
