油气集输用集成式计量撬管路结构

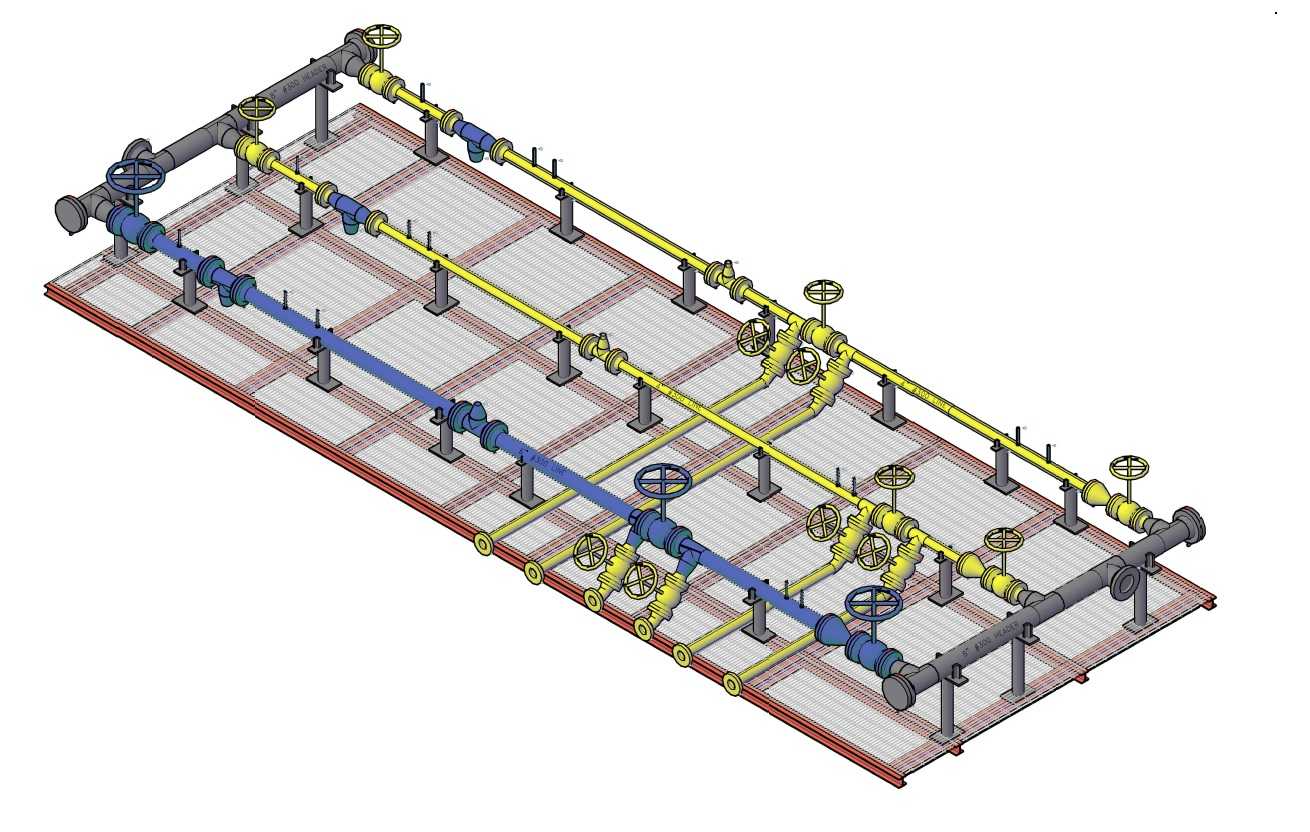

该计量撬主要应用于油气田井口、集输站场的单井或多井介质计量工况，可在不影响正常集输流程的前提下，完成单井油气水产量的连续或轮换计量，是地面集输系统中实现介质分配、计量、输送的核心集成单元。整套撬体采用模块化撬装设计思路，将工艺管线、截断阀、调节阀、计量管路、支撑结构全部集成在统一的钢制底座上，底座采用型钢焊接框架搭配格栅踏板结构，既满足现场操作人员巡检、操作的踩踏承重需求，也能在运输、吊装过程中为内部管路提供足够的结构强度，避免管线变形导致的密封失效问题。从结构布局来看，整套撬体设置两路并行的主工艺管线，分别对应正常集输流程与计量流程，主管道采用大口径无缝钢管适配站场主输送流量需求，计量支路通过分支管线从主管道引出，搭配多组手轮式截断阀实现流程切换，每路分支管线上均预留了计量仪表的安装接口，可根据现场计量需求适配不同类型的流量、温度、压力检测元件，无需在现场额外进行管线切割焊接作业。管线支撑采用独立的管托支架与底座焊接固定，管托高度根据管线坡度要求统一调整，保证管路内介质无积液残留，避免低温环境下积液冻堵管线的问题。阀门的操作手轮全部朝向巡检通道一侧布置，手轮安装高度符合现场操作的人体工程学要求，操作人员站在格栅踏板上即可完成所有阀门的开关操作，无需额外搭设操作平台。撬体底座边缘预留了统一的吊装孔与地脚安装孔，可直接通过平板车运输至现场后，完成进出口管线对接、地脚固定即可投入使用，大幅缩减现场施工的周期与焊接工作量。管路连接采用法兰连接形式，所有法兰的密封面尺寸、压力等级统一匹配管线设计压力，方便后期运维过程中的阀门、管线段更换。两路主管道的进出口分别布置在撬体的两端，可直接对接站场的进出站总管，撬体内部的管线排布预留了足够的检修空间，阀门、法兰位置均无结构遮挡，方便后期进行密封紧固、阀门更换等运维作业。整体布局充分考虑了油气站场的安全规范要求，工艺管线与支撑结构之间设置绝缘垫片，避免不同材质管线之间的电化学腐蚀，所有管路的弯头、三通位置均做了加强支撑，抵消介质流动过程中产生的管路振动，保证长期运行过程中的结构稳定性。
