双法兰式管道轴向位移补偿伸缩接头

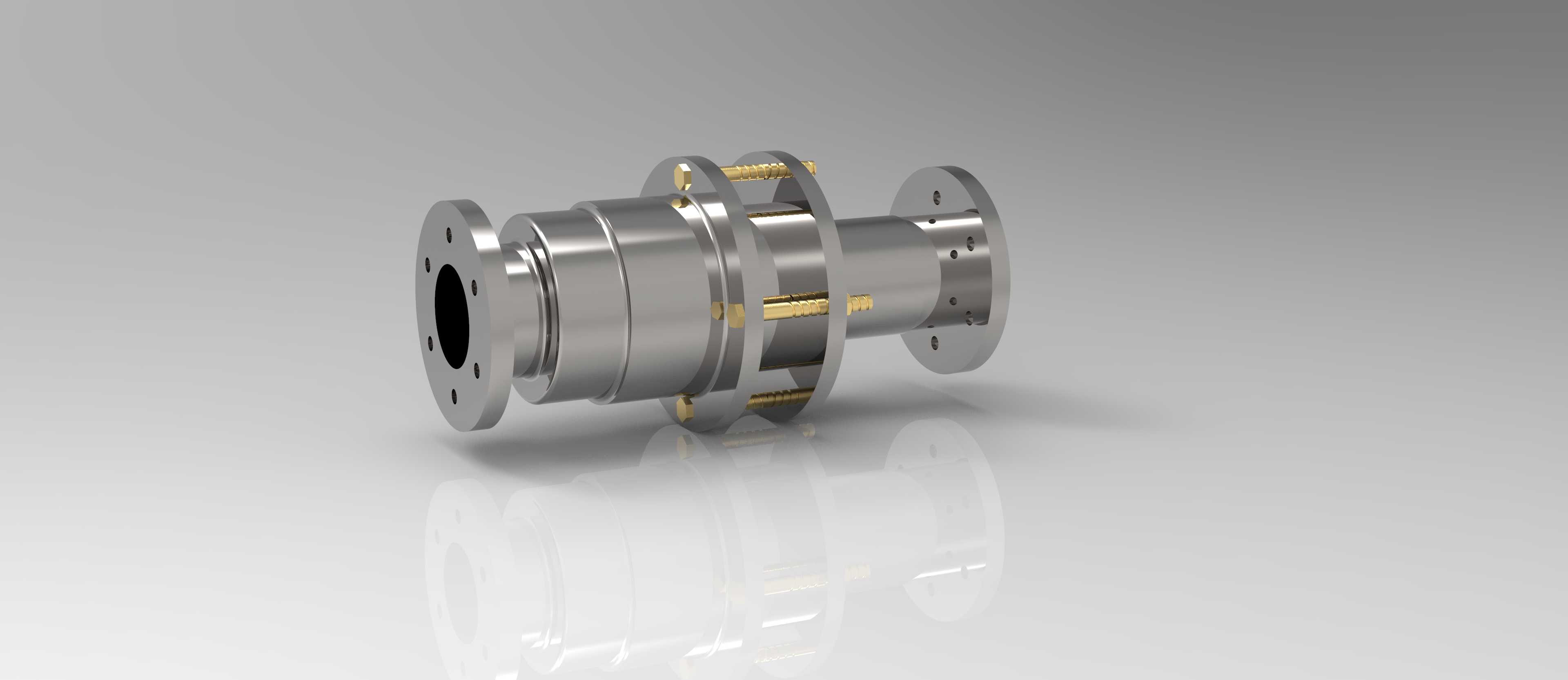

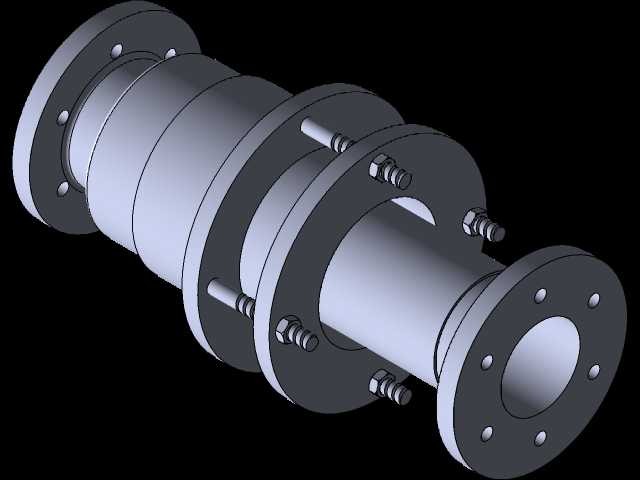

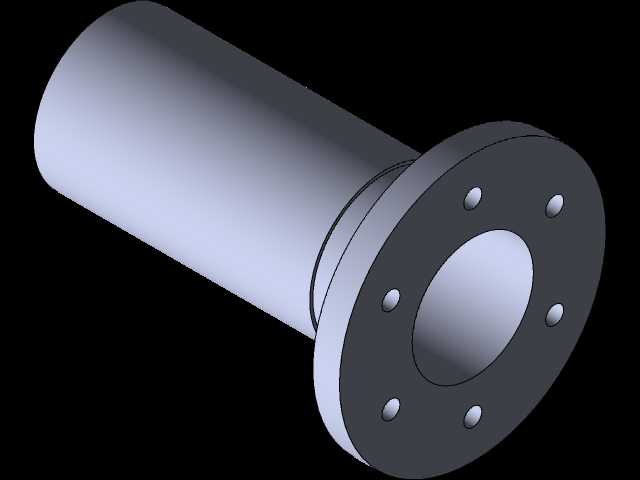

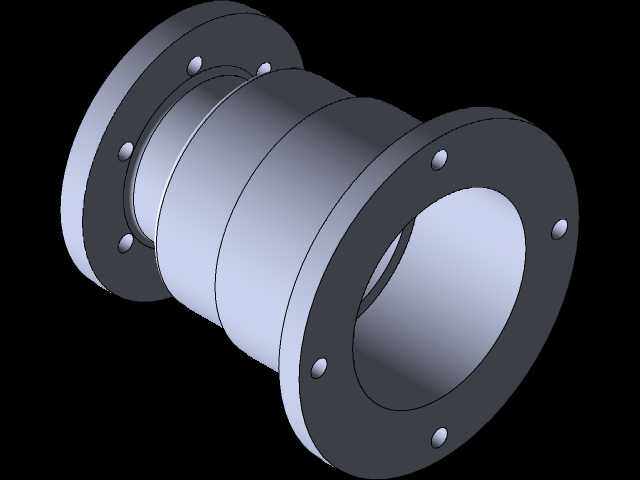

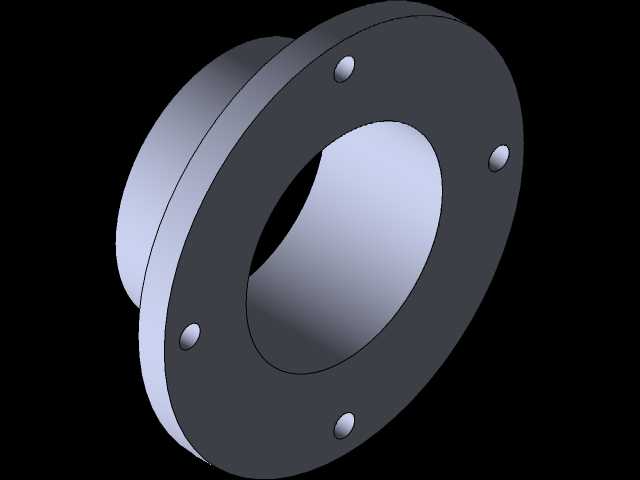

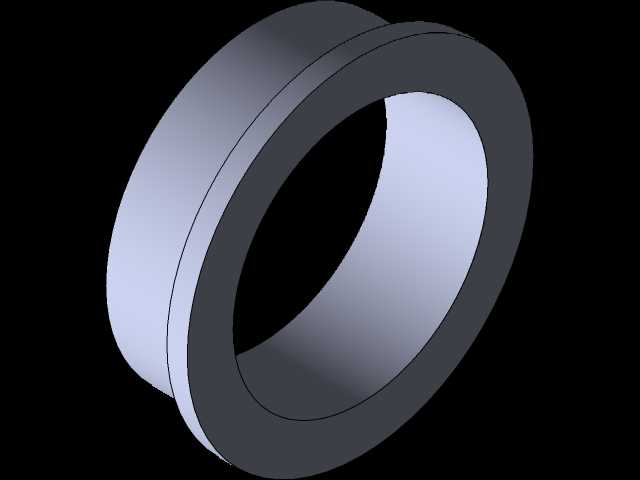

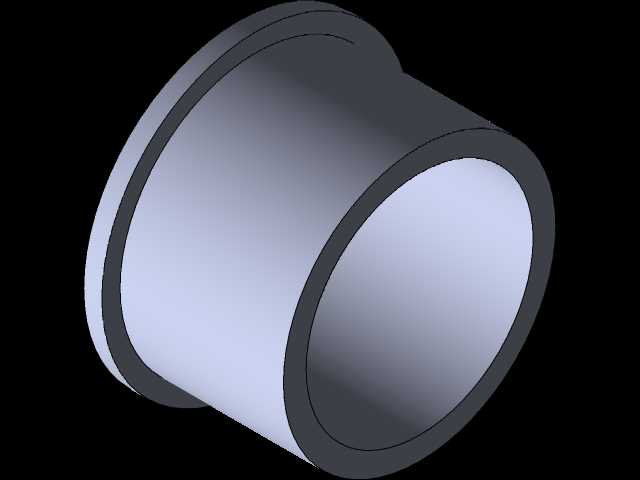

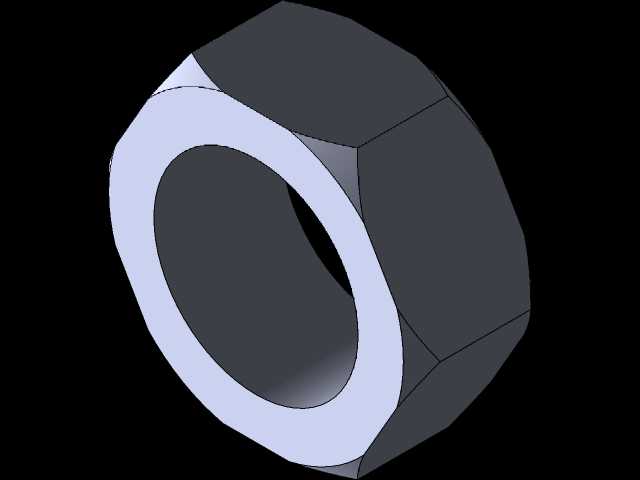

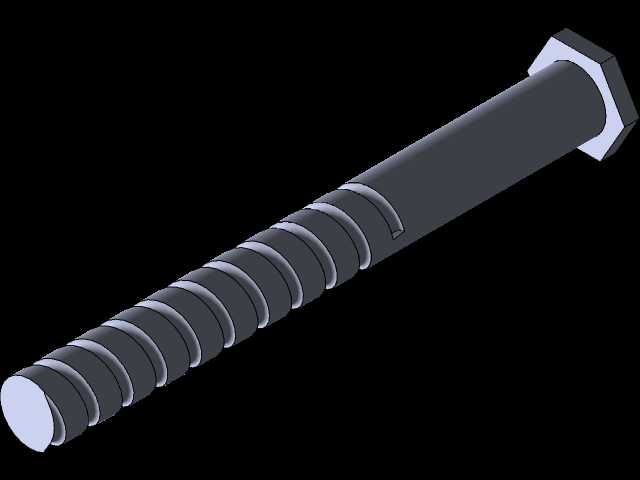

在市政给排水、暖通空调循环水、工业工艺输送管路的布设场景中，管道受输送介质温度变化产生的热胀冷缩、设备运行传导的微幅振动、地基不均匀沉降带来的错位应力，很容易在焊口、法兰密封面处形成应力集中，长期运行会出现密封失效泄漏、管路焊缝开裂甚至管道变形报废的问题，这类双法兰结构的伸缩补偿件，就是专门针对上述管路应力问题设计的核心管路附件。该伸缩接头两端采用标准凸面法兰结构，法兰端面均匀分布螺栓通孔，可直接与同公称通径的管路法兰、设备接口法兰配对安装，安装时无需额外加工焊接坡口，仅需匹配对应压力等级的螺栓、密封垫片即可完成装配，能大幅缩短现场管路施工的周期。产品的核心功能段为多层嵌套式筒体结构，相邻套筒之间采用高精度间隙配合，配合面设置多道密封结构，既可以实现沿管道轴向的自由伸缩位移，补偿管路因温度变化产生的轴向伸长或收缩量，也能吸纳小幅度的径向、角向错位，抵消设备运行传递到管路的振动，避免应力直接传递到管路焊缝或设备接口处。设计过程中首先根据目标公称通径确定筒体的通流内径，保证通流截面与连接管路完全一致，不会产生额外的流阻影响介质输送效率；法兰的螺栓孔中心距、密封面尺寸严格匹配对应压力等级的管路法兰标准，确保现场安装时的互换性，不需要对现有管路法兰进行二次加工。伸缩段的可伸缩行程根据常规管路的温度变形量计算确定，覆盖常规工业与民用管路的补偿需求，套筒配合面的粗糙度、配合公差经过反复校核，既保证伸缩动作的顺畅无卡滞，又能避免配合间隙过大导致的密封泄漏问题。安装边界方面，该伸缩接头的整体长度为安装基准长度，现场安装时需要根据现场管路的实际间距调整伸缩量，预留足够的伸缩余量，避免管路热伸长时伸缩节顶死、冷收缩时拉脱密封结构；法兰连接时需要对角均匀拧紧螺栓，保证密封面受力均匀，避免局部压应力过大损坏垫片或压应力不足导致泄漏。这类伸缩接头通常安装在水泵进出口、长距离直管段的分段位置、管道与设备的连接段处，能有效降低管路系统的应力水平，延长管路与连接设备的密封件、结构件使用寿命，减少后期运维的泄漏检修工作量。建模过程中对法兰螺栓孔、密封面、套筒配合段的尺寸做了参数化处理，可根据不同公称通径、压力等级快速调整参数生成对应规格的模型，方便设计人员在管路布设时直接调用装配，提升管路三维设计的效率。
