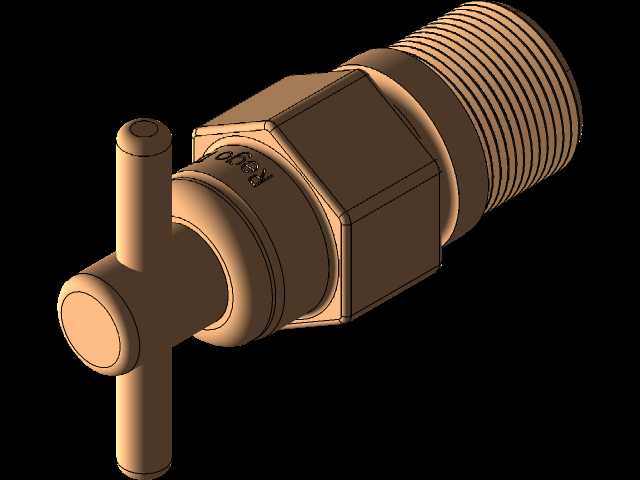

液化石油气加注用雷戈TSS3169溢流阀结构

在液化石油气、丙烷这类低压液化气体的固定式储罐、移动式加注钢瓶的充装作业场景里，这类溢流型液位控制阀是保障充装安全的核心管路配件，直接决定了充装作业的合规性与现场操作的安全性。不同于普通工业管路的截断阀、调节阀，这类阀门的核心触发逻辑完全依托充装过程中的介质相态变化设计，不需要额外配置液位传感器、电气控制单元，纯机械结构即可完成满液位的警示与溢流动作，完全适配易燃易爆充装场景下的无电安全要求。从实际作业流程来看，当操作人员开始对容器进行加注时，容器内部的气相空间会随着液态介质的注入被持续压缩，此时阀门的排气杆会在气相压力的作用下自动开启，将容器内的气相介质（也就是作业初始阶段排出的蒸汽类气相组分）顺着排气通道导出，避免容器内部憋压导致加注流速下降、甚至出现密封面渗漏的问题。当加注的液态介质到达容器预设的最大允许充装液位时，液态介质会直接接触阀门的感应端口，由于液态介质与气相介质的密度差、流动阻力存在明显差异，阀门内部的阀芯组件会瞬间触发动作，关闭气相排气通道，同时打开溢流排液通道，让液态介质从溢流口排出，给现场操作人员提供清晰的可见满液警示，提醒操作人员立刻停止加注作业，从根源上避免过量充装导致的容器超压、介质泄漏风险。在结构设计层面，这款阀门充分考虑了现场充装管路的安装兼容性，常规配置的汲取管外径为12英寸与3/16英寸两种规格，能够适配市面上绝大多数民用、工业用液化石油气钢瓶与小型储罐的充装口安装尺寸，不需要额外加工转换接头即可完成装配。阀体上预留的54号钻孔孔位，是专门为现场安装时的定位销、安全锁具配置设计的，既可以保证阀门安装时的角度定位准确，避免汲取管插入深度偏差导致的液位触发点偏移，也可以在非作业时段加装安全锁，防止无关人员误操作阀门。整个阀芯的运动行程经过精准校核，排气与溢流的动作切换响应延迟控制在极短范围内，不会出现气相未排尽就提前溢流、或是满液后迟迟不触发溢流的问题，所有过流部件的流道都做了圆滑过渡处理，减少介质流动时的阻力，也避免了长期使用过程中介质内的杂质卡滞阀芯的问题。从安装边界来看，阀门的整体外形尺寸充分适配标准充装口的安装空间，不会和充装枪、管路快接接头产生安装干涉，汲取管的长度可以根据不同容积的容器做适配性裁切，保证液位触发点完全匹配对应容器的最大允许充装液位，满足不同规格充装容器的通用安装需求。
