卧式石油储运罐体结构三维设计

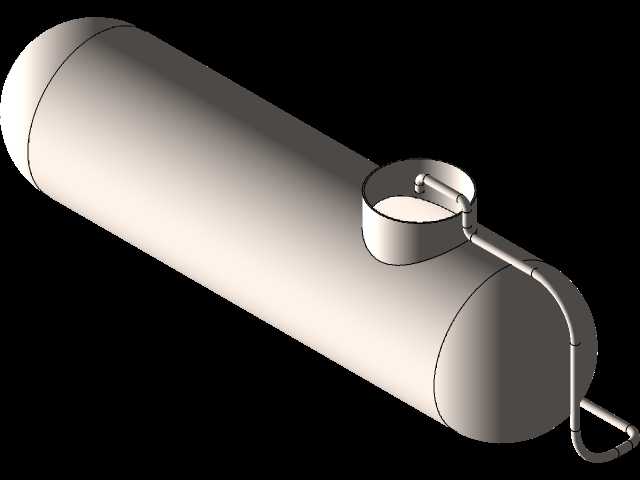

在油气田地面集输、炼化厂区中间存储、成品油终端库站的物料周转环节，卧式承压储油罐是应用占比极高的静设备类型，这类罐体常布置在站场边缘的围堰区域，适配场地受限、需要低位布置的安装场景，相比立式储罐更适合小容量、高频次收发油的作业需求。从结构设计逻辑来看，该罐体采用等直径圆筒形筒体搭配两端标准椭圆形封头的主体构型，椭圆形封头的曲面曲率过渡均匀，能有效分散内部介质静压力带来的壁面应力，避免直角结构处的应力集中问题，筒体壁厚的取值需要结合存储介质的密度、设计压力、腐蚀裕量综合计算，保证长期承压运行的结构可靠性。罐体顶部设置的人孔结构是运维阶段的核心通道，人孔接管高度高出筒体顶部一定距离，既可以避免罐顶积液倒灌进入罐内，也能为检修人员进出、内部防腐作业、附件安装预留足够操作空间，人孔法兰采用凹凸面密封结构，搭配耐油密封垫片可满足油气介质的密封要求。沿罐体外侧布置的外接管路，一端连通罐体顶部的气相空间，另一端延伸至罐体下部的液相区域，这类管路通常兼具液位测量引压、罐内介质循环、油气平衡的多重作用，管路采用标准弯头做圆弧过渡，减少流体输送过程中的阻力损失，管路上的支架直接焊接在筒体外壁，可抵消管路热胀冷缩产生的位移应力，避免管路接口处出现拉裂泄漏。在安装边界的考量上，这类卧式罐体需要配套两个鞍式支座做支撑，支座的间距设置需要避开筒体的最大弯矩位置，通常取筒体总长度的0.2-0.3倍区间，保证罐体受力均匀，避免长期运行出现筒体下挠变形；安装时需要预留出罐体一端的滑动位移空间，抵消温度变化带来的筒体轴向伸缩量。罐体的所有焊接接头均采用全焊透结构，对接焊缝需要做无损检测排查焊接缺陷，筒体内部还会根据存储介质特性设置防波板，减少运输或收发油过程中介质晃动对罐壁的冲击，外部则会做防腐涂层与保温层设计，适配户外露天布置的耐候需求，整体结构完全贴合石油储运场景的实际作业要求，可直接用于站场布置方案校核、结构受力模拟、安装施工交底的三维参考。
