双夹臂式挤压夹紧作业块结构设计

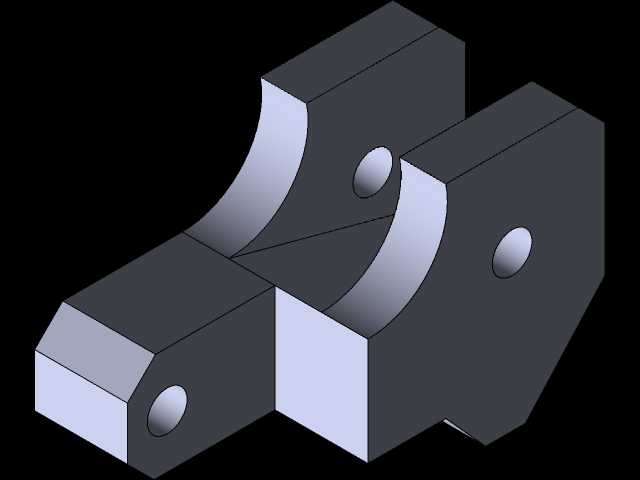

该挤压块多用于型材挤压生产线的出料夹持工位，也可适配小型压装设备的工件定位环节，在连续挤压作业中承担工件侧向夹持、进给导向的核心作用，避免挤压过程中工件偏移导致的成型尺寸超差。从结构设计来看，整体采用对称式双夹臂布局，两个弧形夹持面的曲率匹配常规圆截面、方截面挤压坯料的外轮廓，接触区域做了等宽面处理，增大夹持接触面积的同时不会在工件表面留下压痕，适配表面质量要求较高的有色金属挤压工序。三个安装孔分别布置在夹臂端部与连接基座位置，孔位公差按H7级设计，可直接配合圆柱销完成与驱动摆臂的铰接，安装时无需额外加工适配垫片，铰接处的间隙控制在0.02mm以内，避免往复夹持动作出现回程间隙。设计阶段优先考虑了挤压工况下的受力分布，夹臂与基座的过渡位置做了R5的圆角卸荷处理，减少应力集中，长期承受12kN以内的径向夹持力时不会出现根部断裂问题，基座的平直端面可贴靠设备安装基准面，安装边界的长宽尺寸控制在120mm*80mm范围内，可直接替换现有同类型挤压工位的老旧夹持块，无需改动设备原有安装位。弧形夹持面的深度设计为35mm，可兼容直径20-40mm的棒料挤压夹持，夹臂张开行程预留12mm的余量，适配驱动气缸的常规行程范围，不需要额外调整驱动端的限位参数。零件的非配合面做了常规的去毛刺处理，配合面粗糙度控制在Ra1.6，减少铰接转动时的磨损，整体结构没有冗余设计，所有特征都服务于夹持挤压的核心功能，在保证结构强度的前提下尽可能缩减了整体重量，降低驱动摆臂的负载，提升往复动作的响应速度。实际投产使用时，该挤压块可配合弹簧复位结构完成单次挤压后的自动松开动作，不需要额外设置复位顶杆，简化了工位的结构复杂度，日常维护仅需定期在铰接孔位置加注润滑脂即可，没有易损的异形结构，备件替换成本较低。
