丰田1JZ发动机MAF空气流量传感器适配座

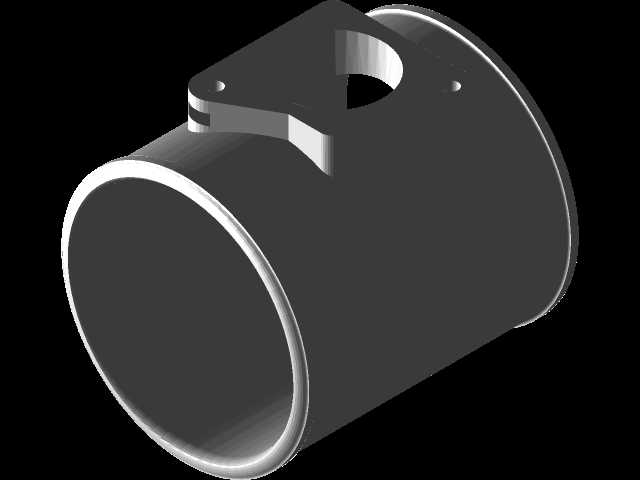

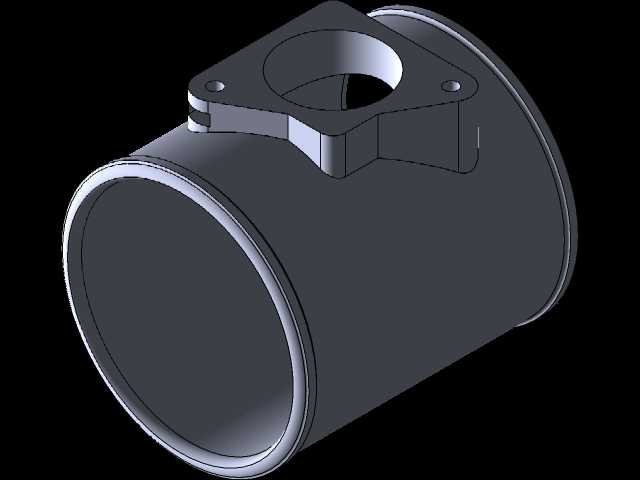

这款适配结构主要服务于丰田1JZ系列发动机的进气系统改装与维修替换场景，在日常的动力升级、进气路径重构作业中，经常会遇到原厂空气流量传感器安装位与改装进气管道直径、安装角度不匹配的问题，该零件正是为解决这一实际工程痛点设计。从结构功能来看，主体为等径直筒段，内壁做了顺滑过渡处理，没有突兀的台阶或凸起，能够最大程度降低进气过程中的流阻，避免气流在管道内部形成紊流干扰空气流量传感器的检测精度，保证ECU能够获取准确的进气量数据，维持空燃比的稳定输出。上部的传感器安装法兰采用了三角定位布局，三个安装孔的位置完全匹配MAF传感器的固定点位，法兰与筒身的衔接处做了加厚的加强筋结构，能够避免长期受发动机舱振动影响出现连接位开裂、密封失效的问题，法兰的密封面加工平整度控制在合理公差范围内，安装时配合密封垫即可实现可靠密封，不会出现未计量空气漏入的情况。设计过程中优先考虑了安装边界的兼容性，直筒段的外径、长度尺寸适配市面主流的改装进气硅胶管套接范围，两端的卡接位预留了标准喉箍的安装空间，不需要额外对进气管道进行切割、打磨修改，直接替换原有管路段即可完成装配。在实际装车场景中，不管是替换老化开裂的原厂适配座，还是在大流量进气改装中匹配不同规格的空气流量计，该结构都能保证传感器的安装角度与原厂设计要求一致，避免因为传感器倾斜、安装位置偏移导致的检测数据偏差，减少后续ECU调校的工作量。筒身的壁厚经过合理校核，既不会因为壁过薄导致进气负压下出现形变吸瘪，也不会因为壁过厚增加不必要的重量、占用过多发动机舱安装空间，法兰与筒身采用一体化结构设计，没有拼接焊缝，长期使用不会出现漏气、断裂的故障，能够适应发动机舱内高低温交替、油污附着的复杂工作环境。
