丹巴顿智能提升机配套剪叉式吊具结构

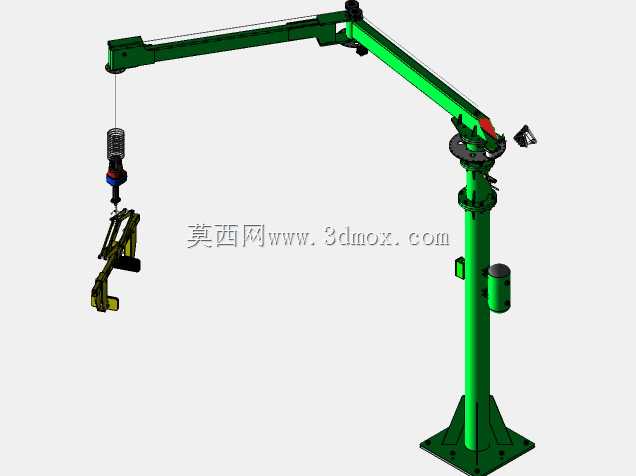

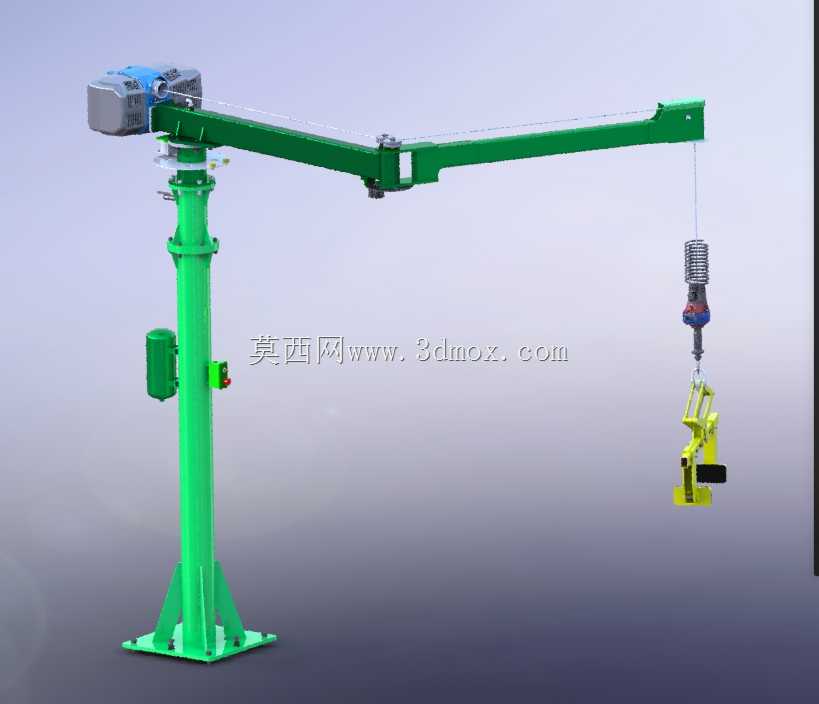

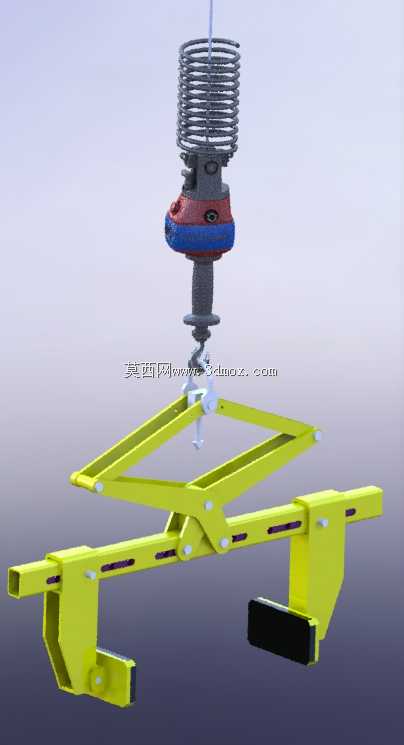

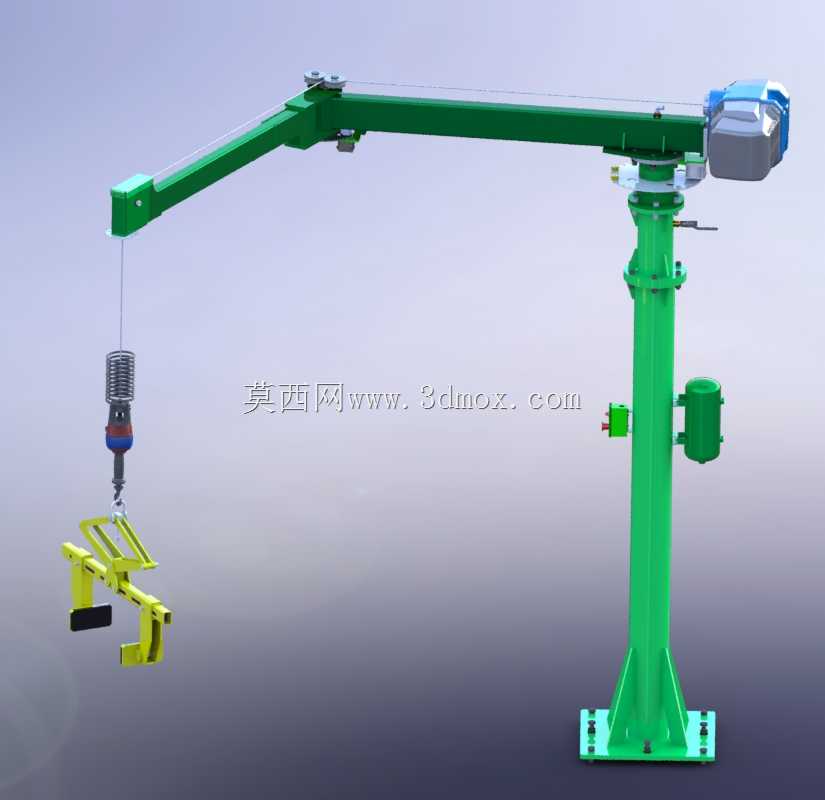

在汽车零部件装配、仓储重型物料周转、精密设备工位上下料这类需要频繁精准吊装的场景里，常规电动葫芦的启停冲击大、对位精度差的问题一直困扰一线作业人员，这套带剪叉式承载吊具的智能提升设备，就是针对这类痛点做的结构落地。从结构设计逻辑来看，上方的提升主机集成了力反馈传感模块，不同于普通环链葫芦的固定速度运行，它可以根据操作人员施加在操作端的力大小实时调整升降速度，最快运行速度能匹配人工快速移料的节奏，对位时又能降到毫米级的微动速度，避免吊装件磕碰工位工装或者待装配的产品。下方的剪叉式吊具没有采用传统的单点吊钩结构，而是通过平行四边形剪叉铰点结构保证两个夹持臂始终保持水平同步开合，针对不同宽度的箱体、托盘类工件，不需要额外调整吊点位置，夹持臂上的黑色防滑垫块采用丁腈橡胶材质，接触工件时不会刮伤漆面，同时能提供足够的摩擦力防止吊装过程中工件滑脱。安装边界上，这套设备的上端弹簧平衡组件是用来抵消主机自身重量的，需要配合顶部的工字钢轨道使用，轨道安装高度需要结合现场作业的最大起升高度预留，剪叉吊具完全张开时的横向宽度要匹配现场工位的物料最大尺寸，闭合状态下的最小宽度要满足窄型工件的夹持需求，吊具和主机的连接采用快插式销轴结构，日常更换不同类型的吊具时不需要额外工具，能快速切换适配不同的吊装作业。实际使用中，这套结构可以和手柄独立安装，也就是操作人员不需要一直握持主机上的操作手柄，在吊具上集成操作按钮就能完成升降控制，对于需要双手扶正工件的装配场景来说，能大幅降低作业强度，剪叉结构的铰点位置都加装了自润滑轴套，长期往复开合不需要频繁加注润滑脂，维护成本更低，承载臂采用的是折弯焊接的箱型结构，在保证整体刚性的同时尽可能降低了吊具自身重量，避免过多占用提升机的额定载荷余量，主机上端的弹簧缓冲结构能在上升到极限位置时吸收冲击，防止硬碰撞损坏内部的传动部件。
