仿波士顿动力四足机械狗玩具结构设计

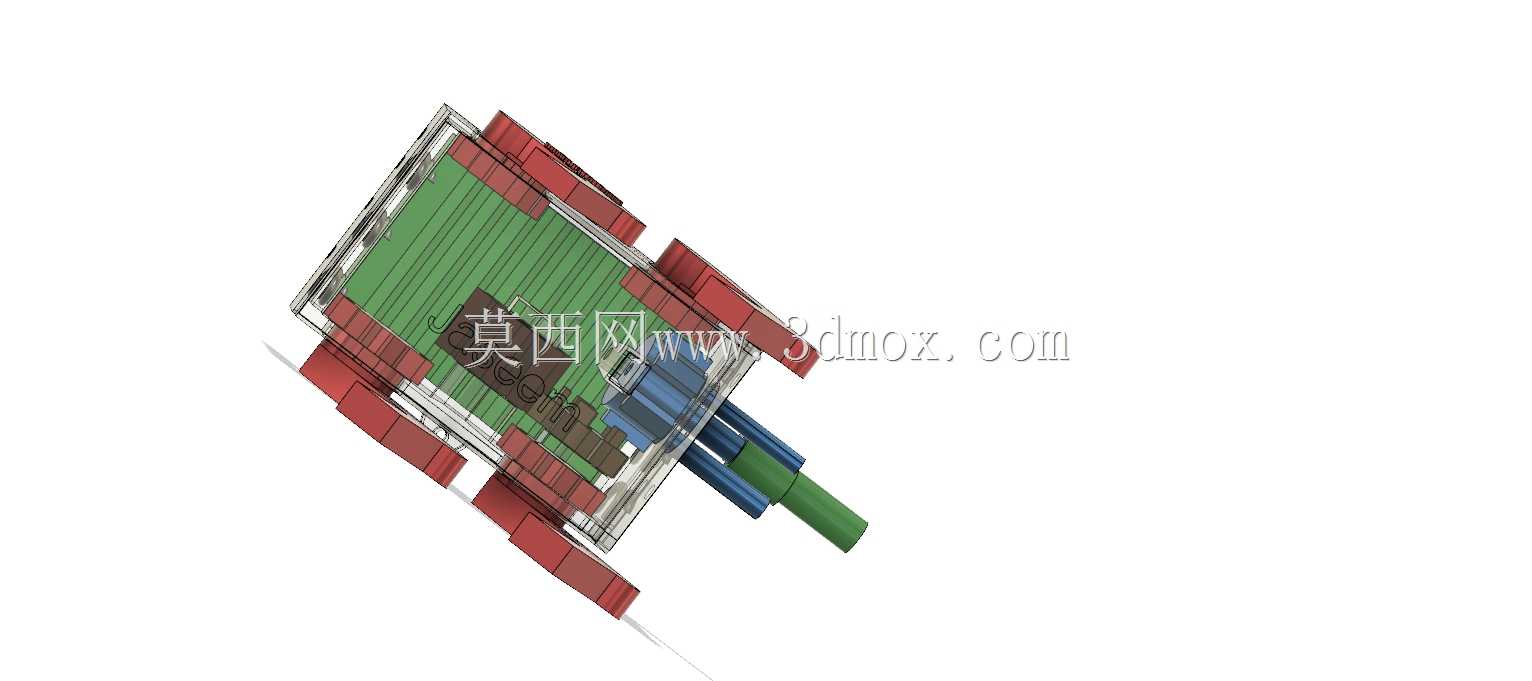

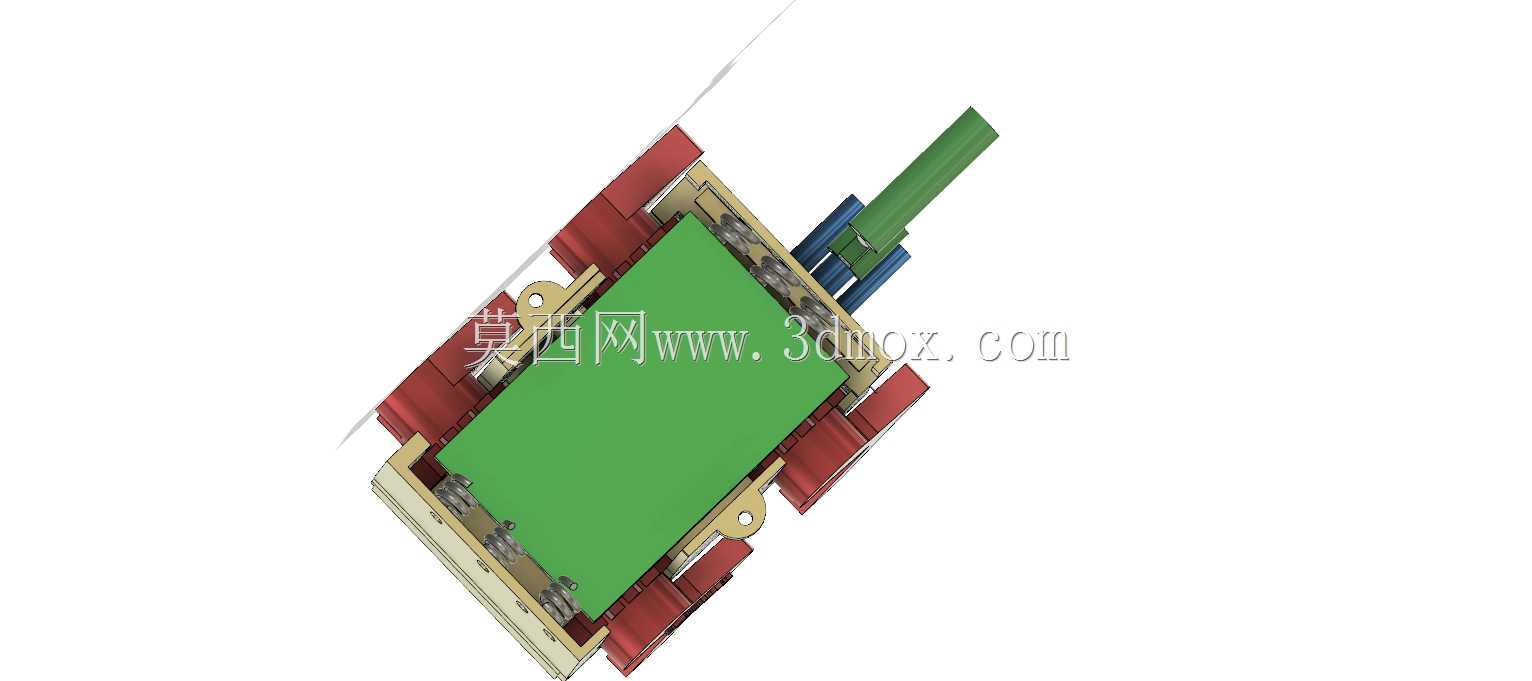

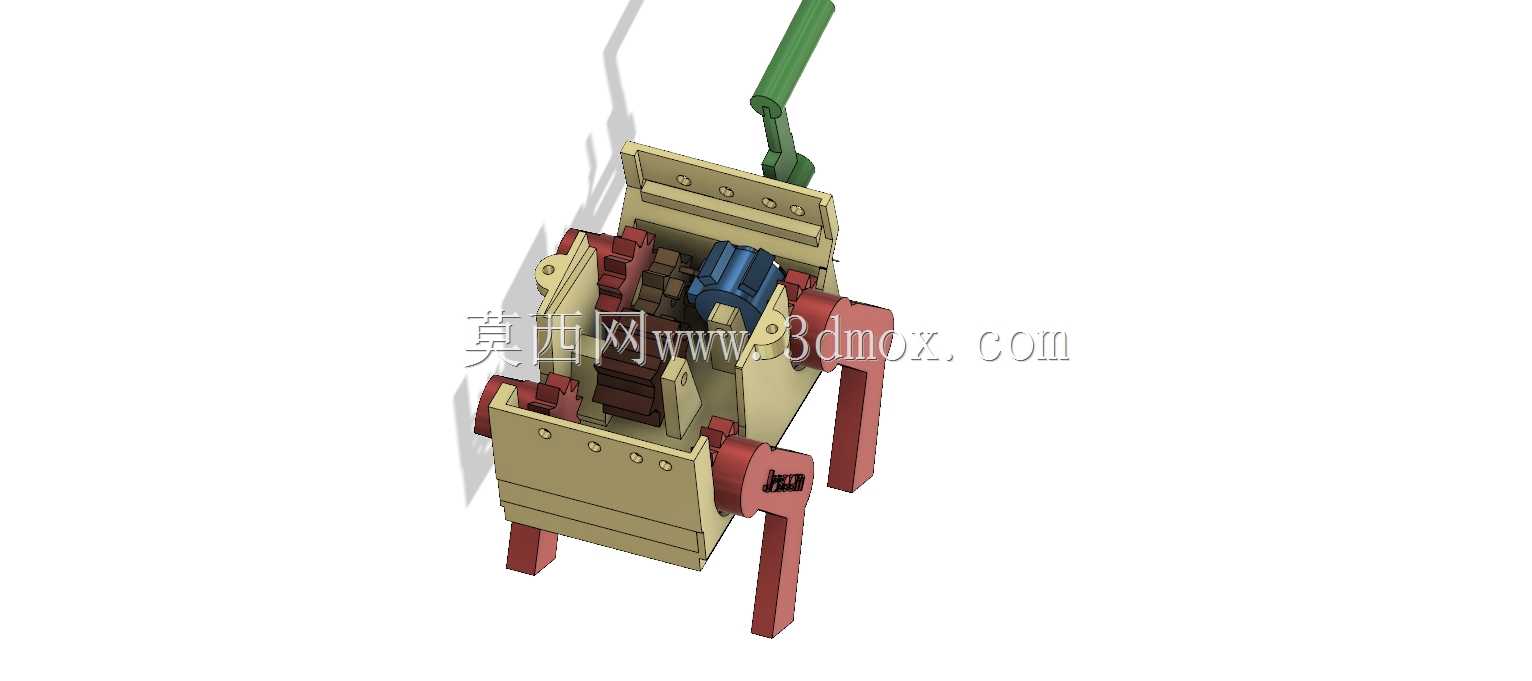

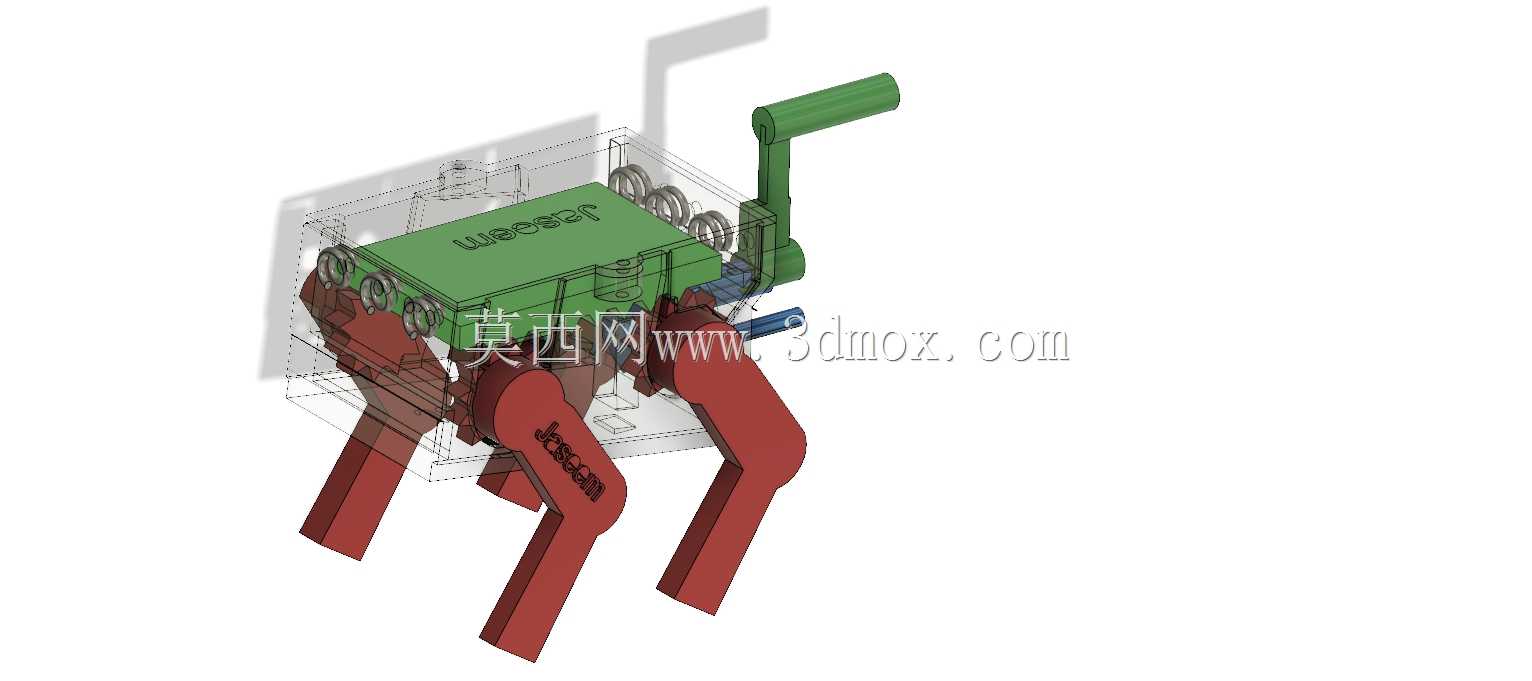

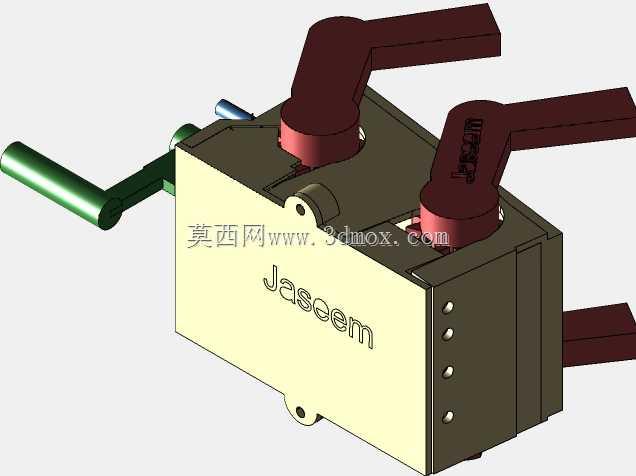

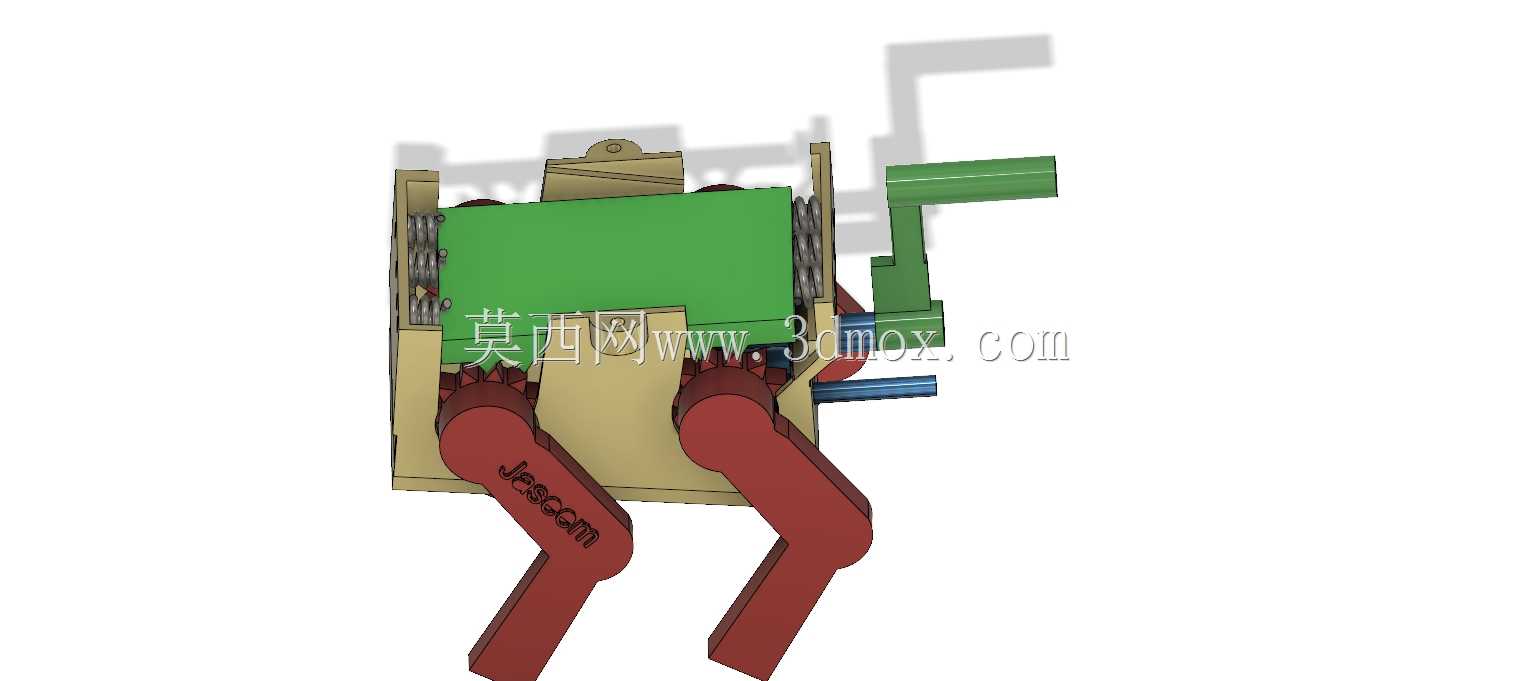

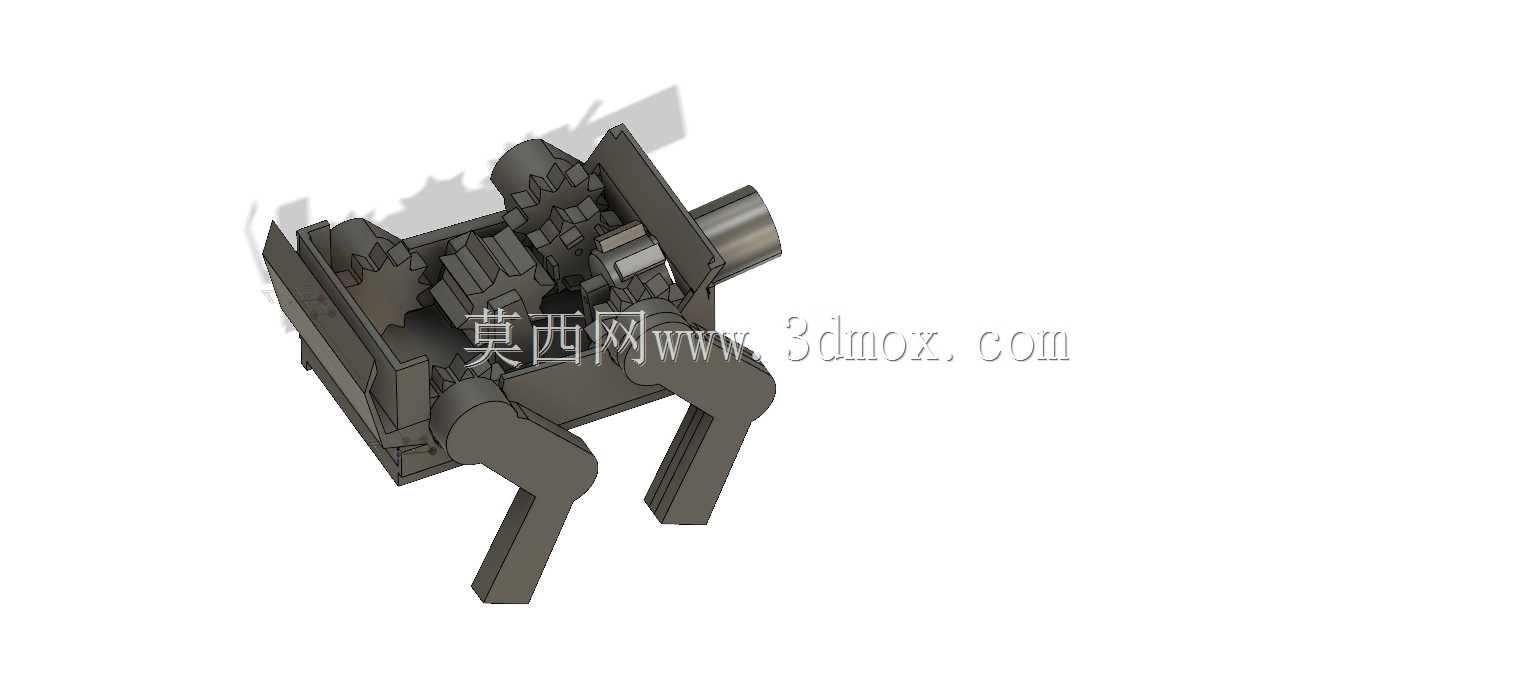

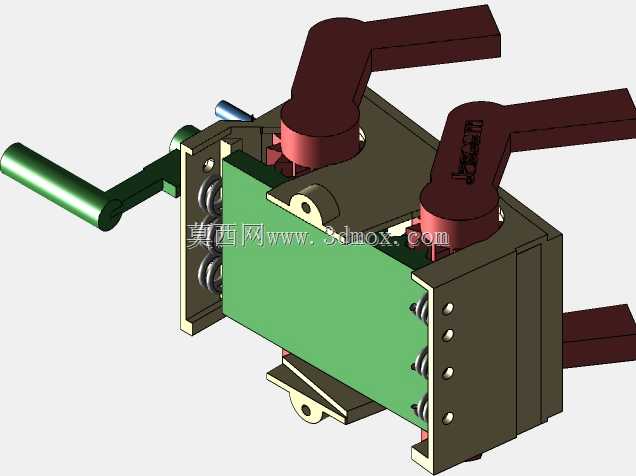

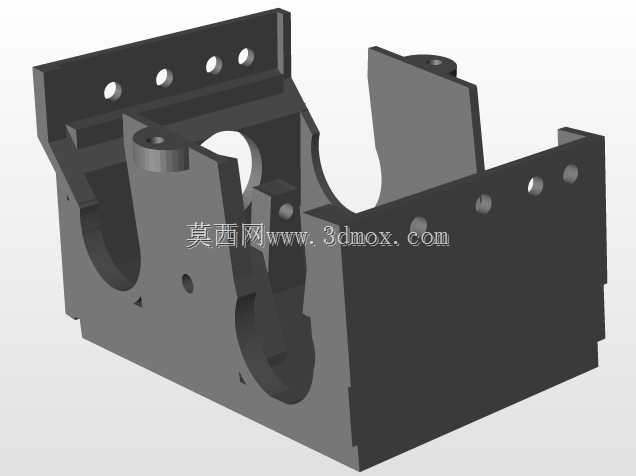

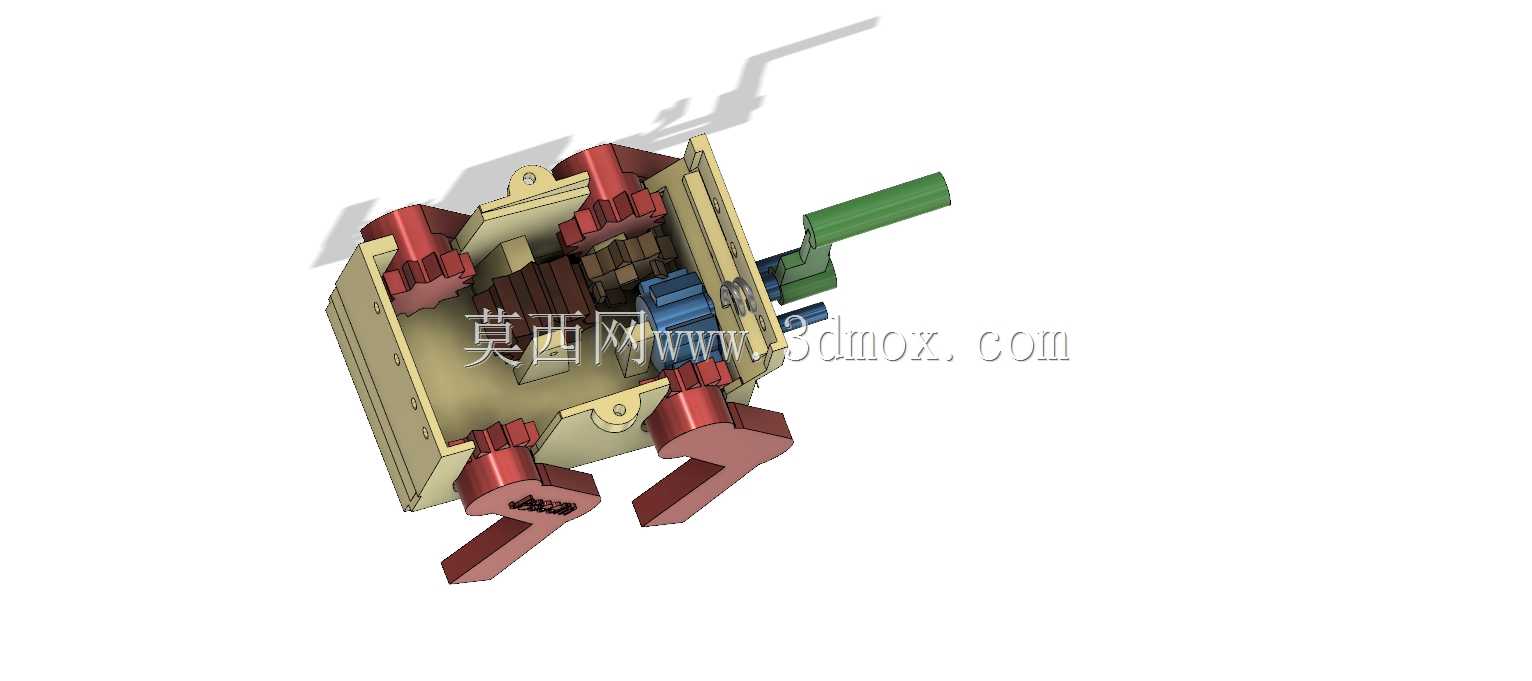

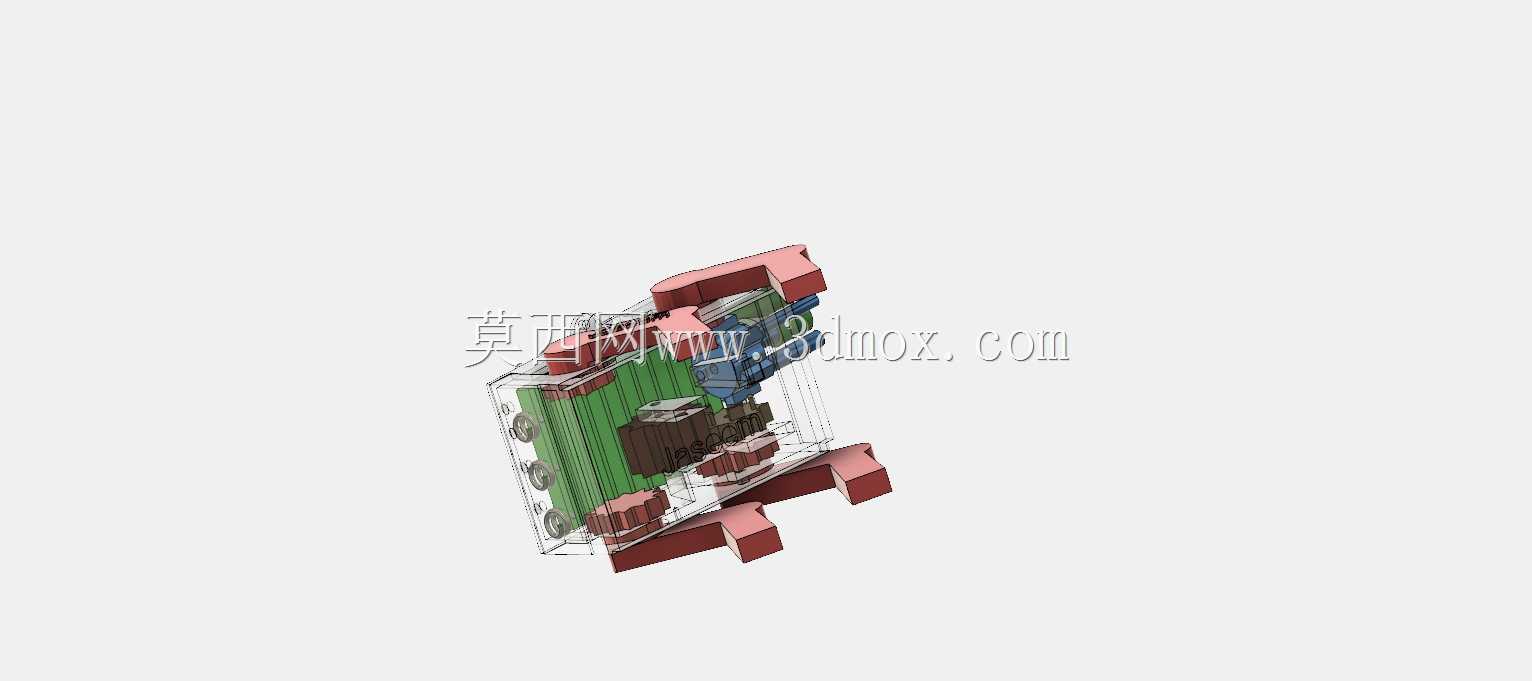

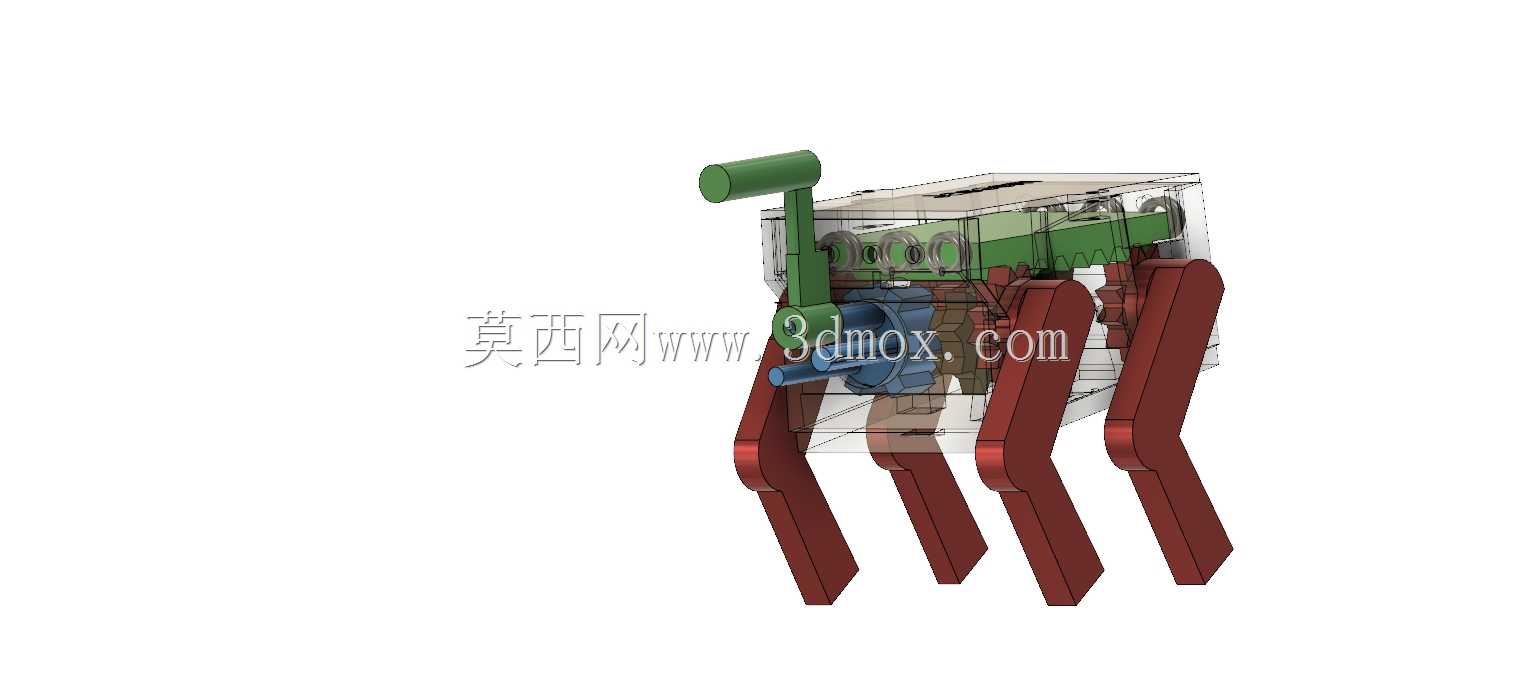

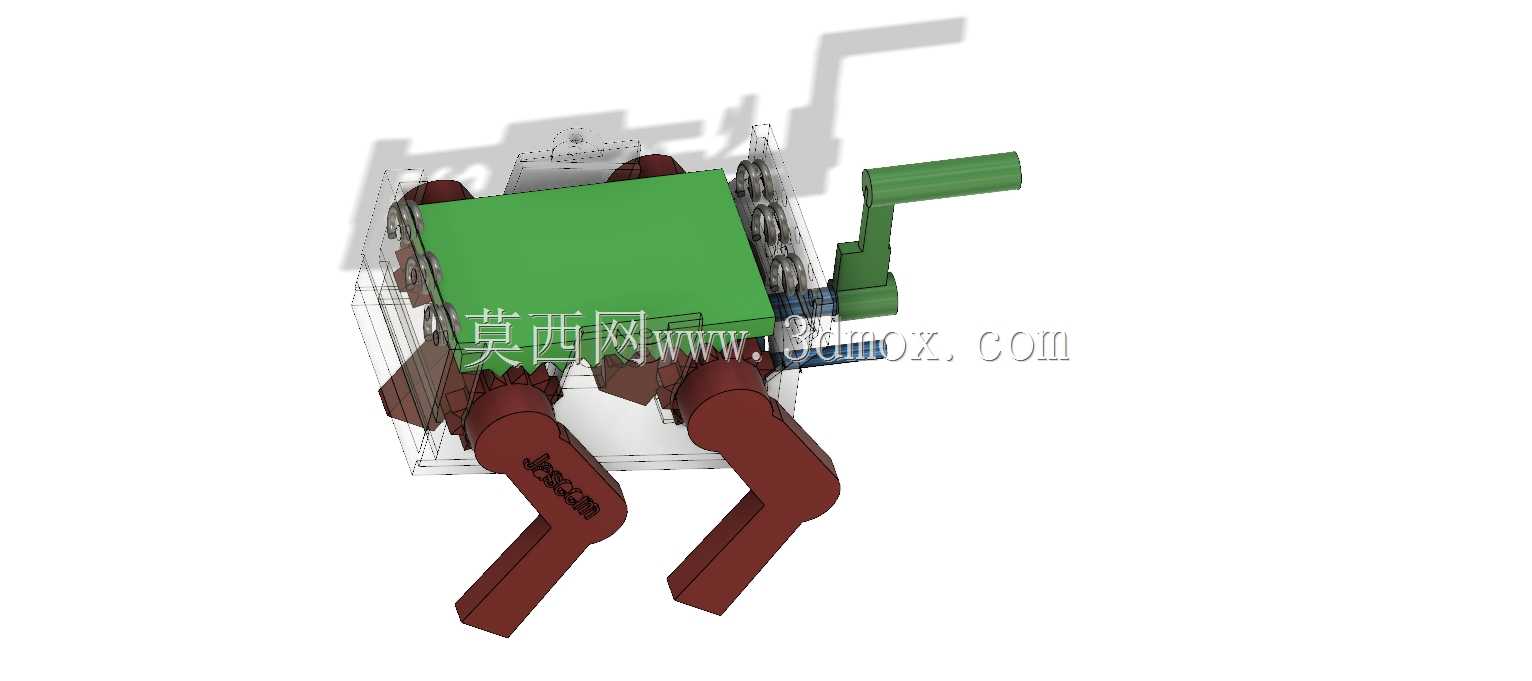

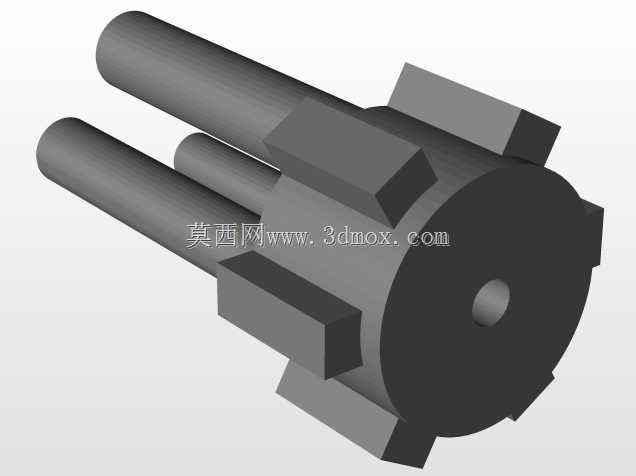

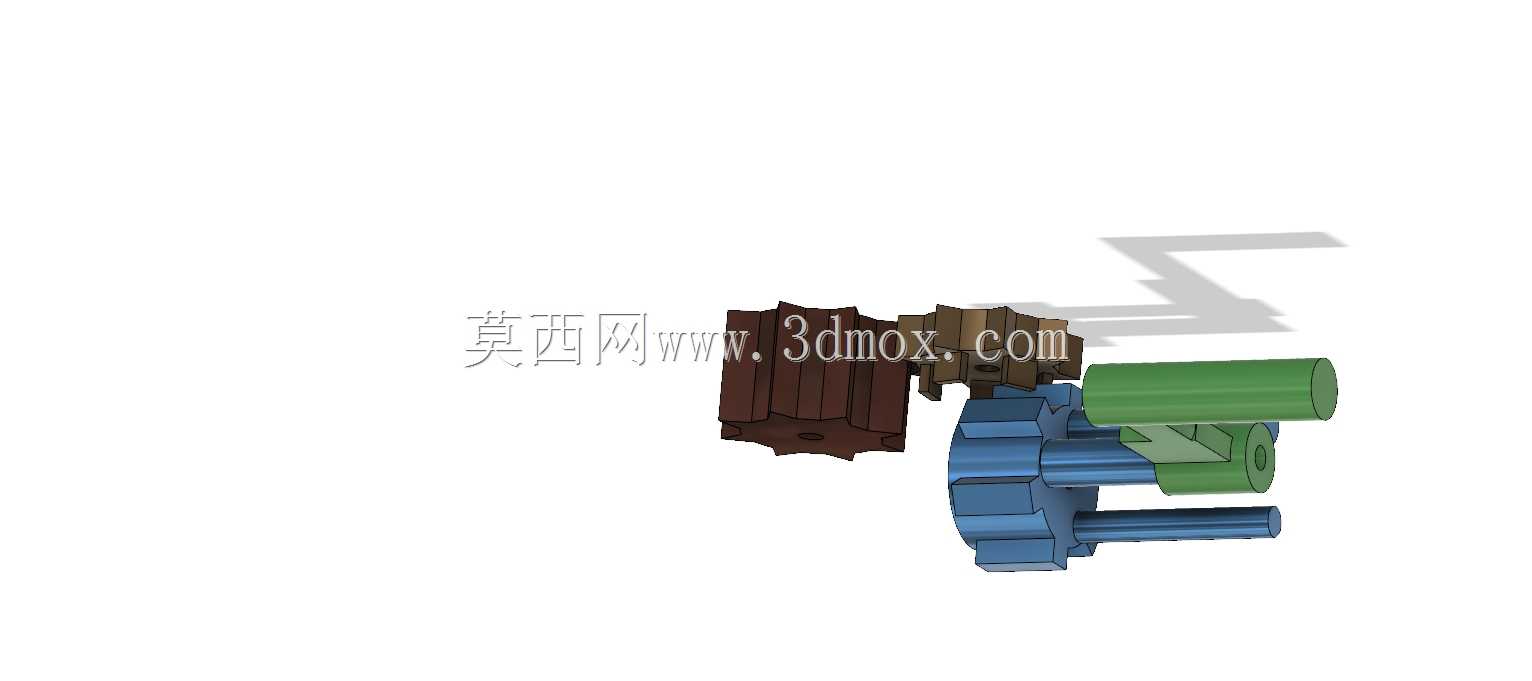

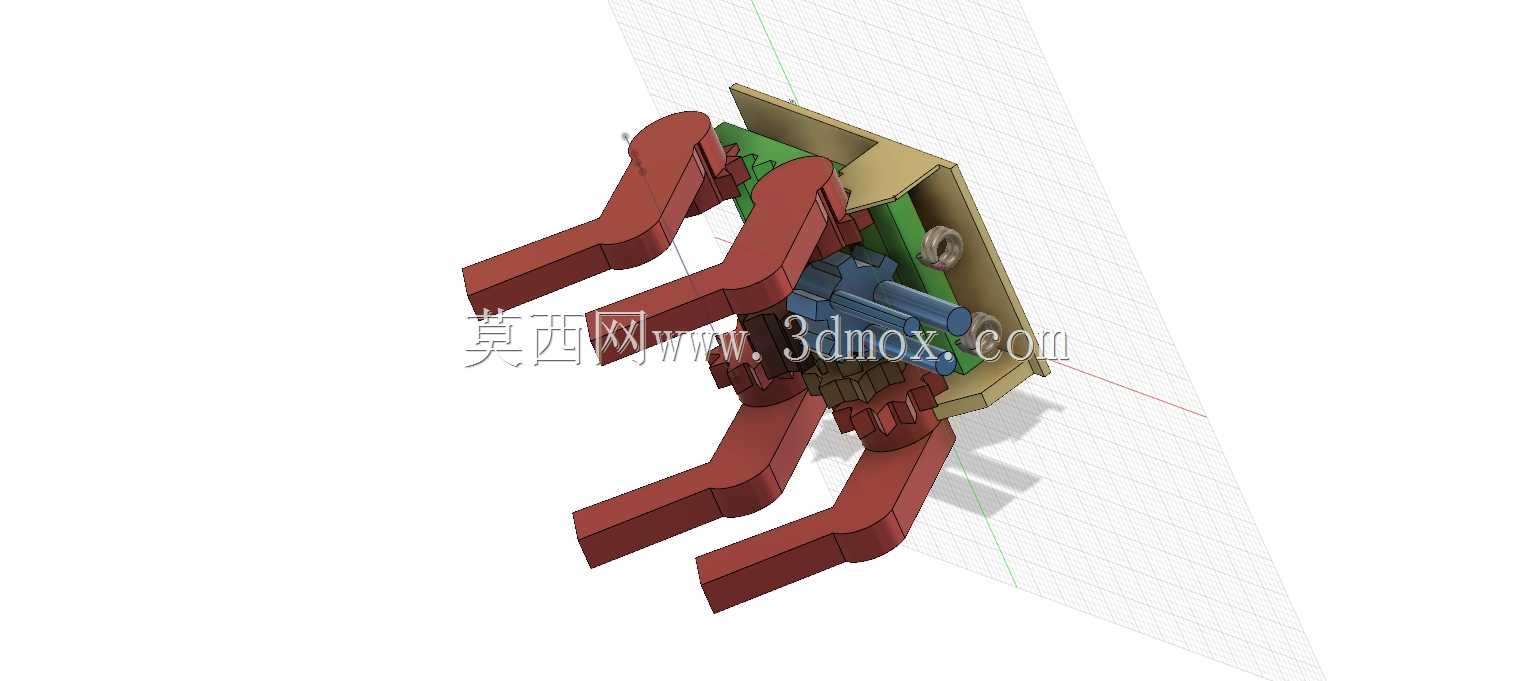

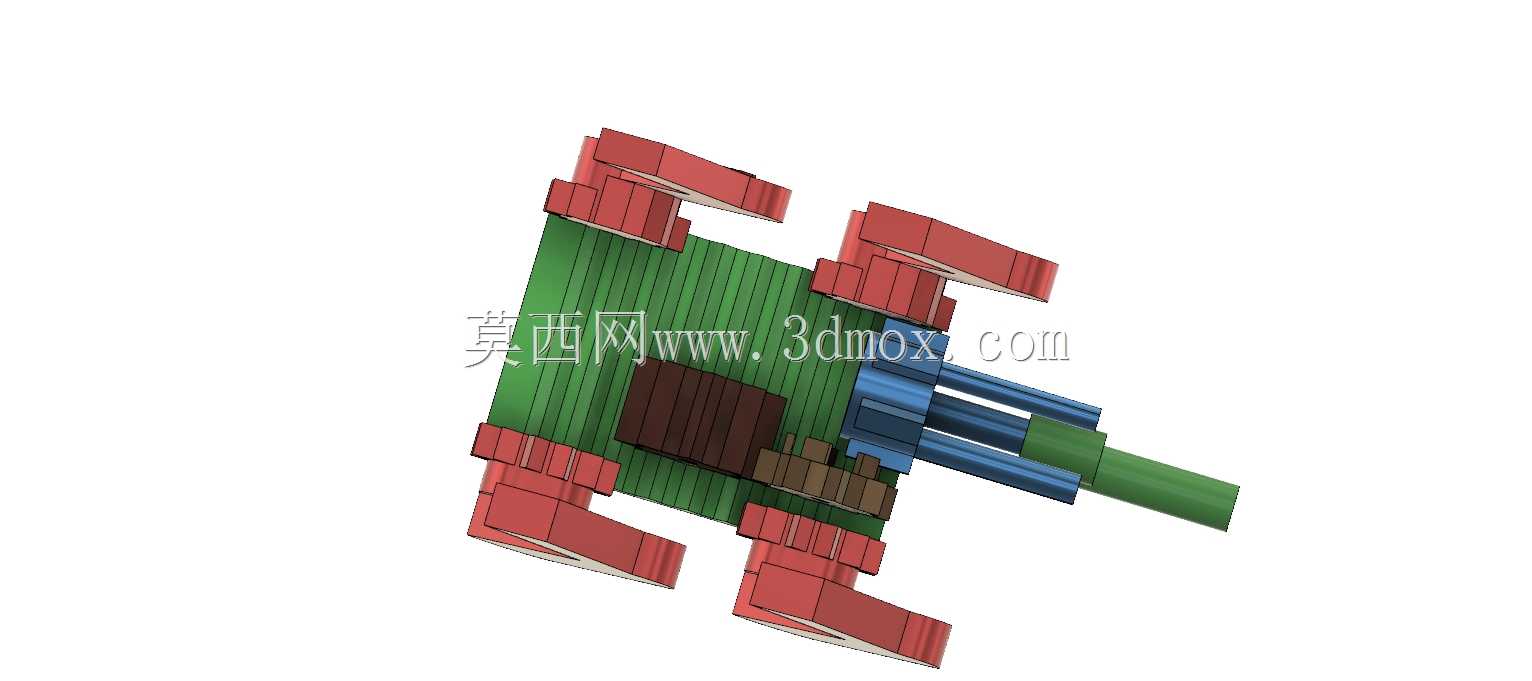

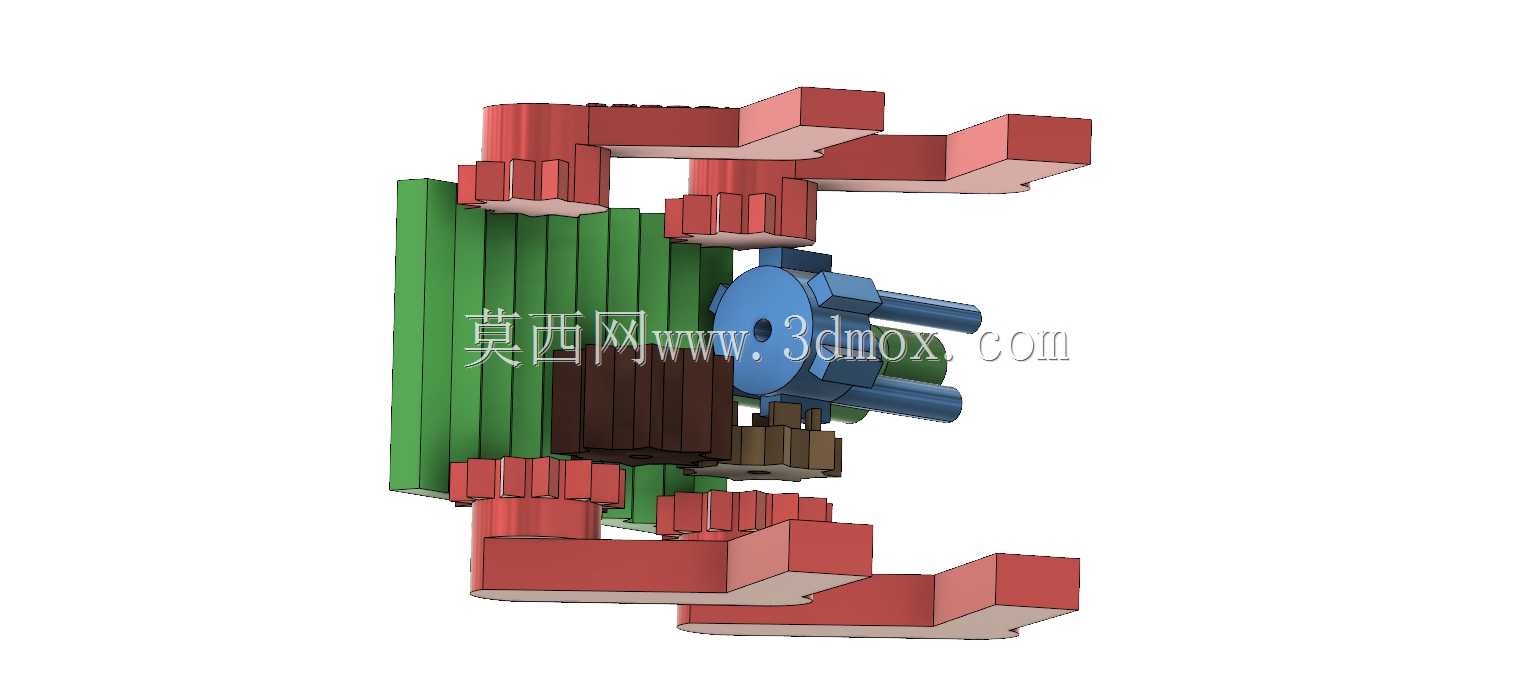

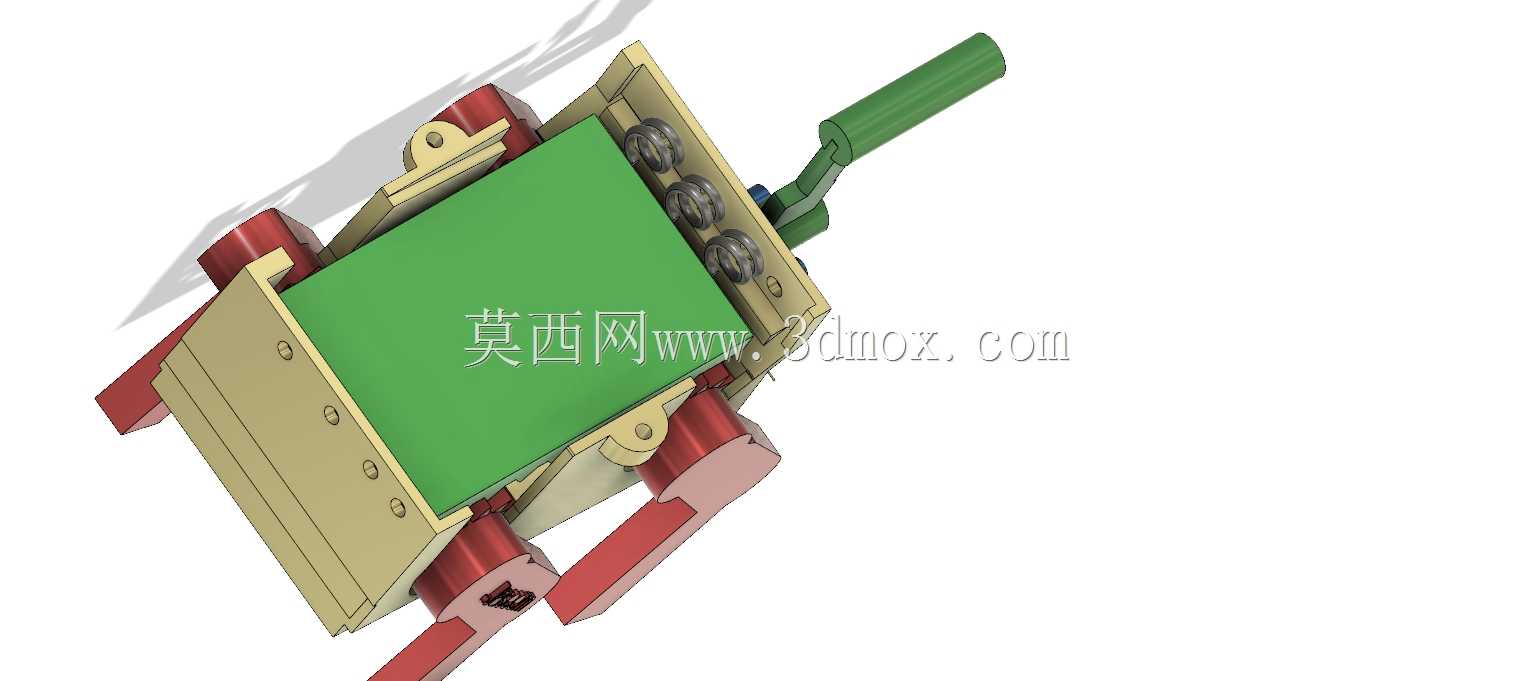

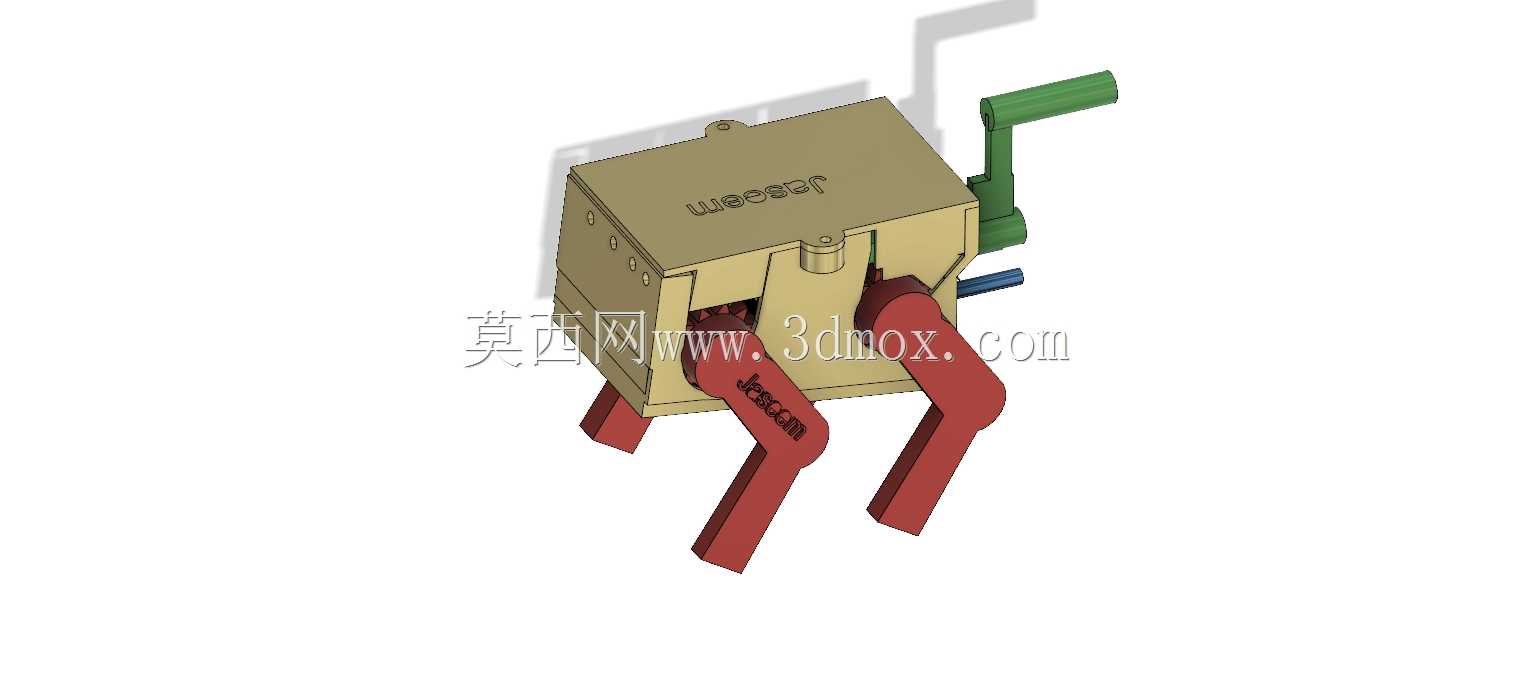

这款仿生四足机械结构的设计初衷，是面向科教场景打造可直观展示机械传动逻辑的实体载体，适配中小学科创教育、机械原理启蒙展示、青少年创客实践等场景，让使用者无需拆解复杂工业设备，就能通过可触摸、可操作的实体结构，理解齿轮啮合传动、连杆运动转换的核心逻辑。结构整体采用外露传动布局，主体支撑框架可选用透明工程材料制作，内部传动副、腿组连接结构完全可视化，无需额外拆解就能观察到动力从输入到腿组前后摆动的完整传递路径，腿组通过旋转键结构实现前后方向的往复摆动，运动轨迹经过反复调校，模拟四足动物的行走姿态，传动过程无卡滞、无死点，手动拨动输入结构即可带动四条腿完成连贯的迈步动作。核心传动部分采用标准渐开线圆柱齿轮啮合，齿轮参数经过匹配计算，传动比适配手动操作的输入转速，不会出现传动过快导致的结构冲击，也不会因传动比过大造成操作阻力过高，齿轮与轴的连接采用扁位定位，避免传动过程中出现齿轮空转打滑的问题。结构中用到的复位弹簧选用通用标准件，弹簧直径适配常规五金渠道的采购规格，无需定制特殊规格零件，所有弹簧安装位都设计了定位卡槽，装配时无需额外粘接固定，卡入卡槽即可完成定位，长期往复运动也不会出现弹簧移位脱落的问题。整体装配完成后的外形边界尺寸控制在120.65毫米见方的立方体范围内，整体占用空间极小，可放置在桌面、展示架上作为展示载体，也可作为小型创客作品的移动底盘基础进行二次拓展。所有结构零件的壁厚、连接筋位都适配熔融沉积成型工艺的加工要求，最小壁厚满足常规3D打印的成型下限，无悬空角度过大的无支撑结构，打印完成后仅需简单去除支撑即可进行装配，无需二次打磨修整。腿组与主体框架的转动副采用微型螺钉作为铰接轴，螺钉规格选用通用标准件，铰接孔的直径与螺钉轴径采用间隙配合，转动过程阻尼均匀，不会出现松旷卡滞的问题，装配时仅需将螺钉穿入铰接孔后锁紧防松螺母即可，无需额外加装轴承等零件，大幅降低装配难度与物料成本。结构设计过程中充分考虑了科教场景的使用需求，所有外露边缘都做了圆角过渡处理，无尖锐棱角，避免青少年操作过程中出现划伤风险，整体结构无易脱落的细小零件，所有传动部件都设置了防护限位，不会出现运动过程中零件脱出的问题。
