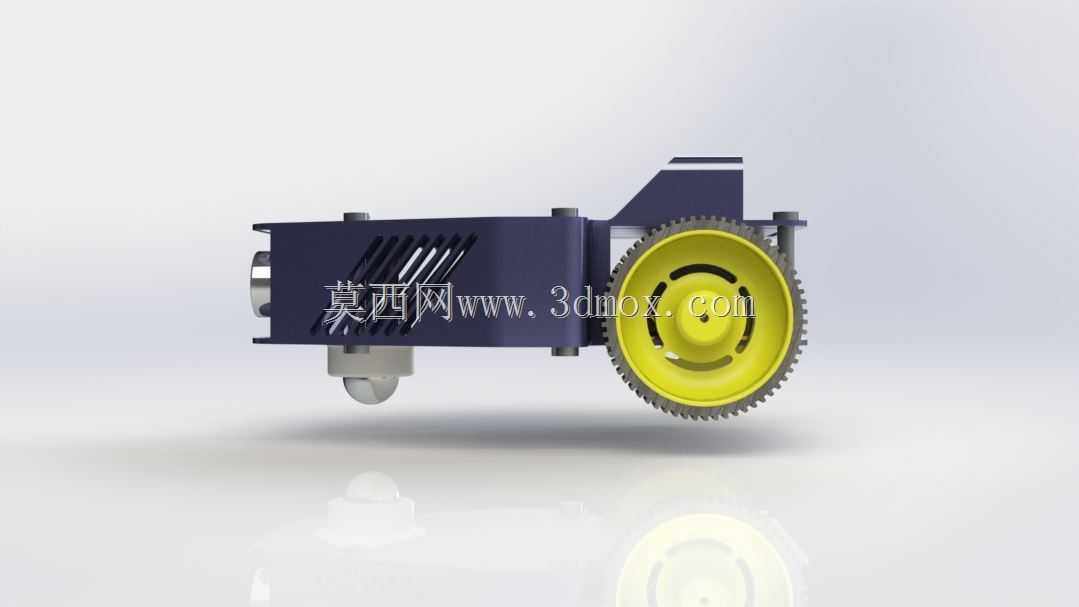

小型轮式避障探测机器人概念结构

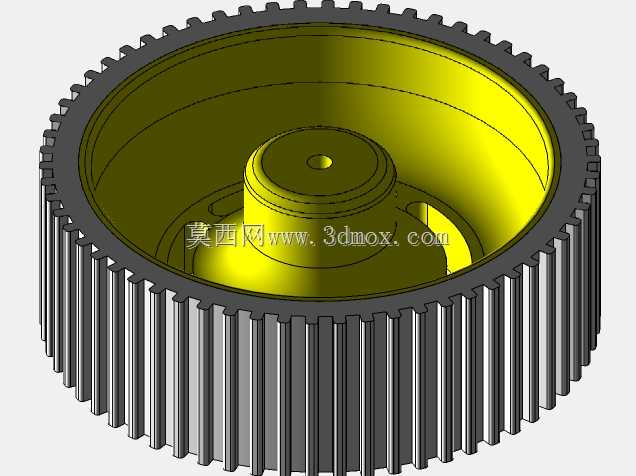

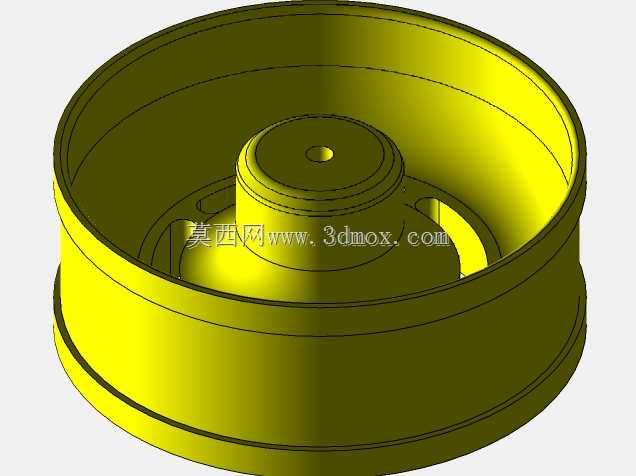

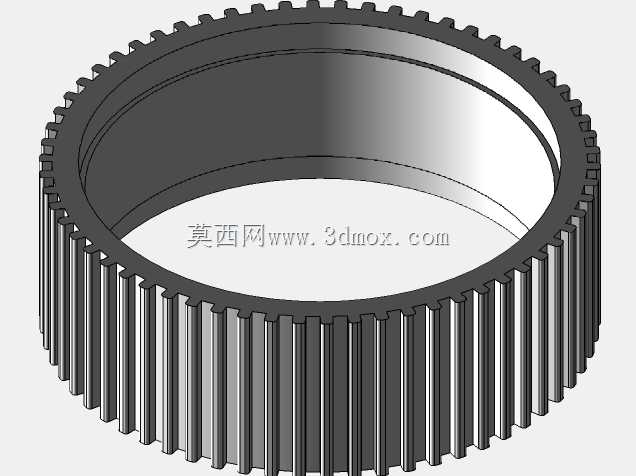

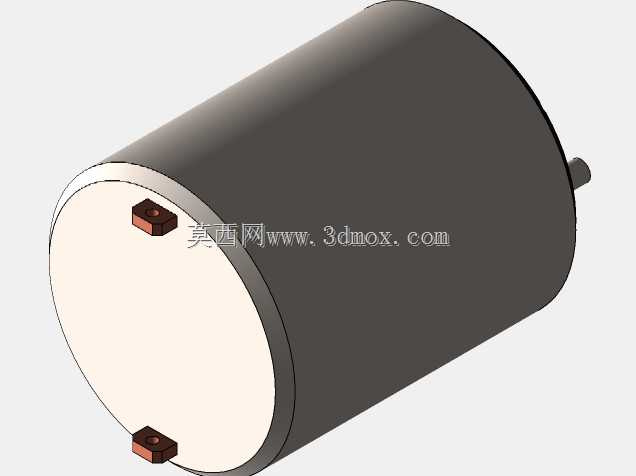

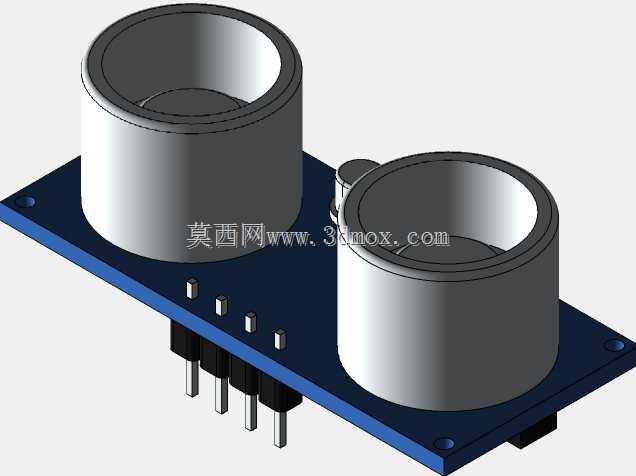

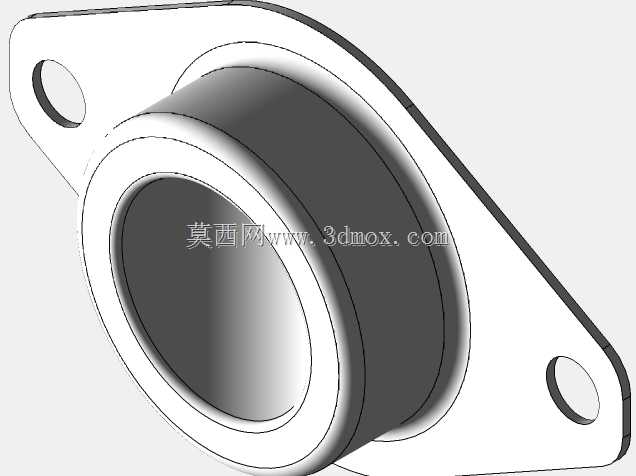

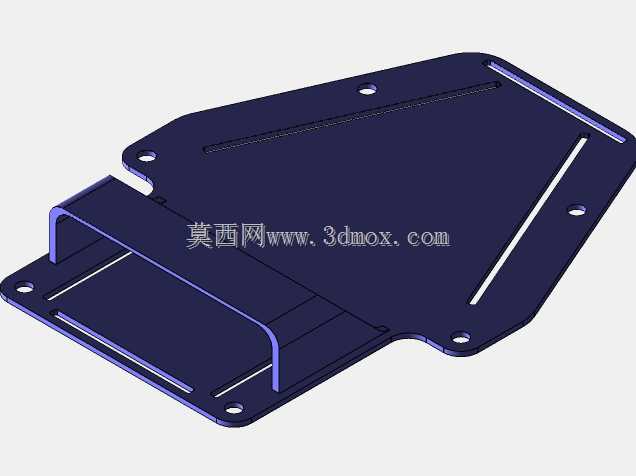

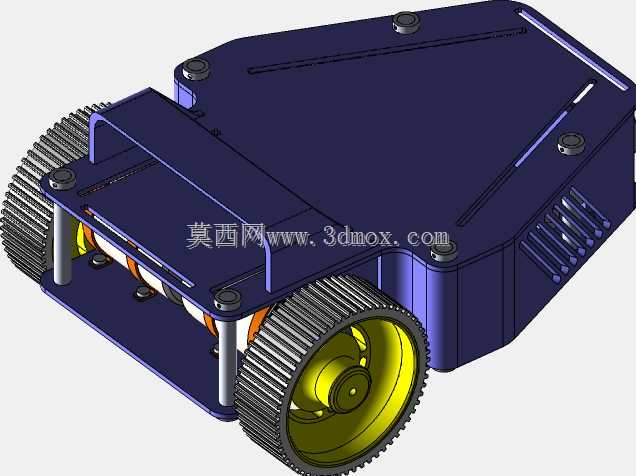

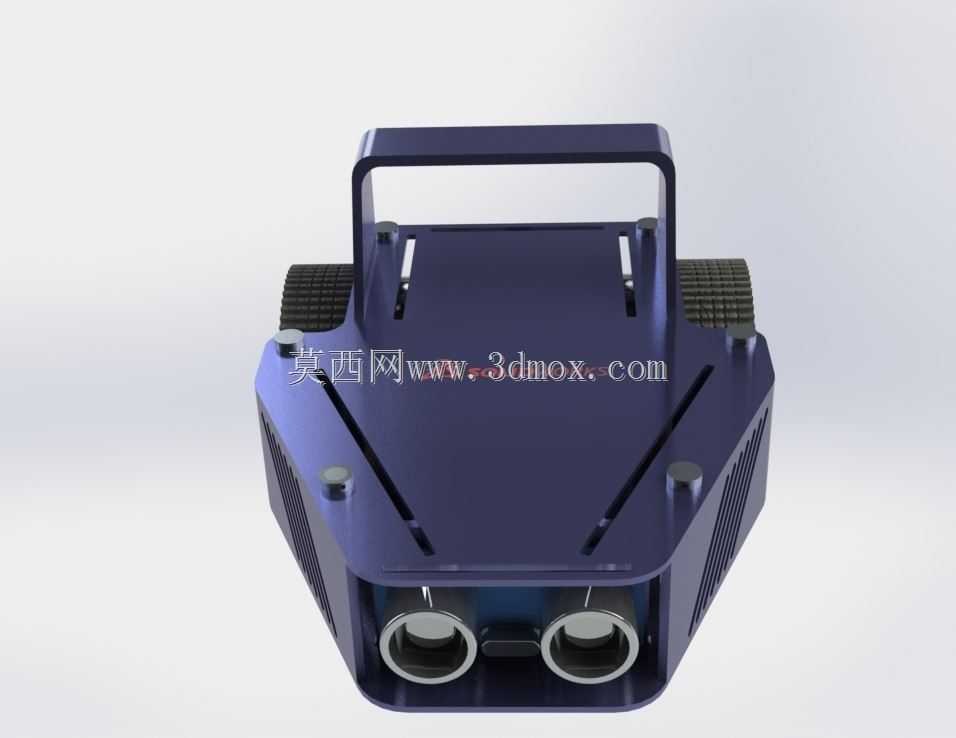

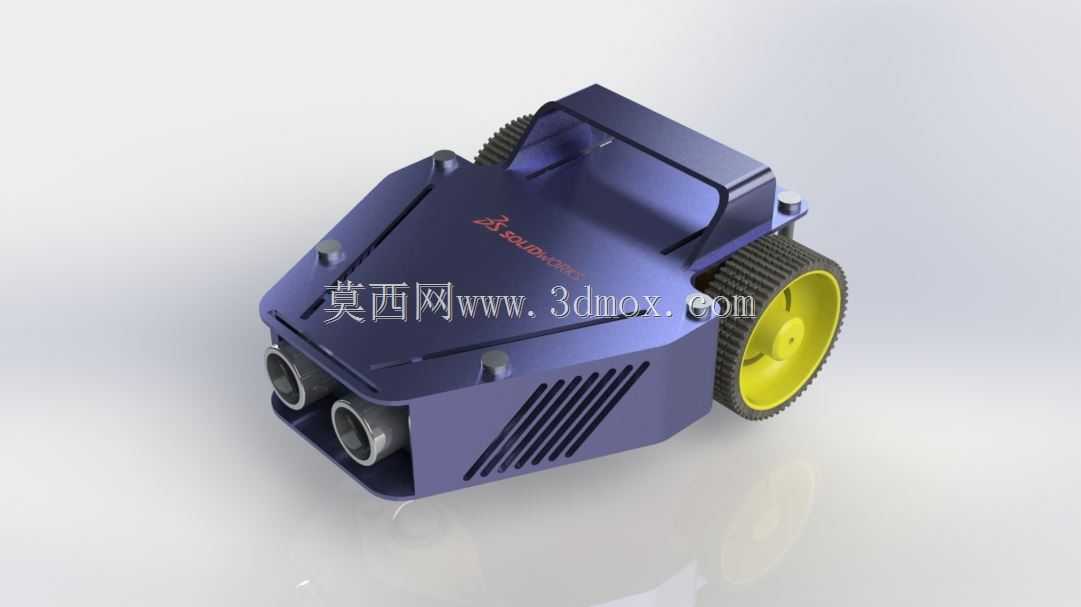

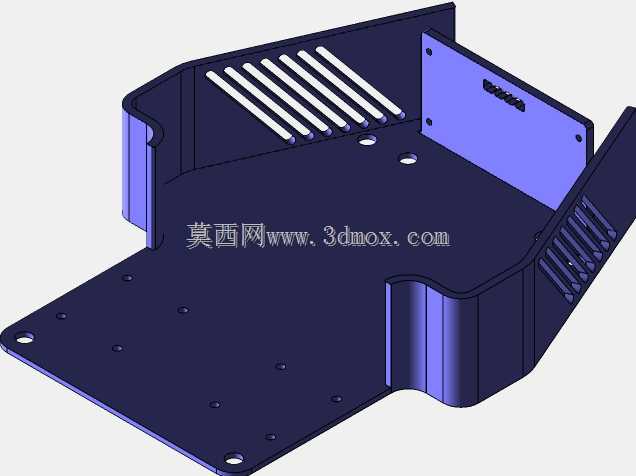

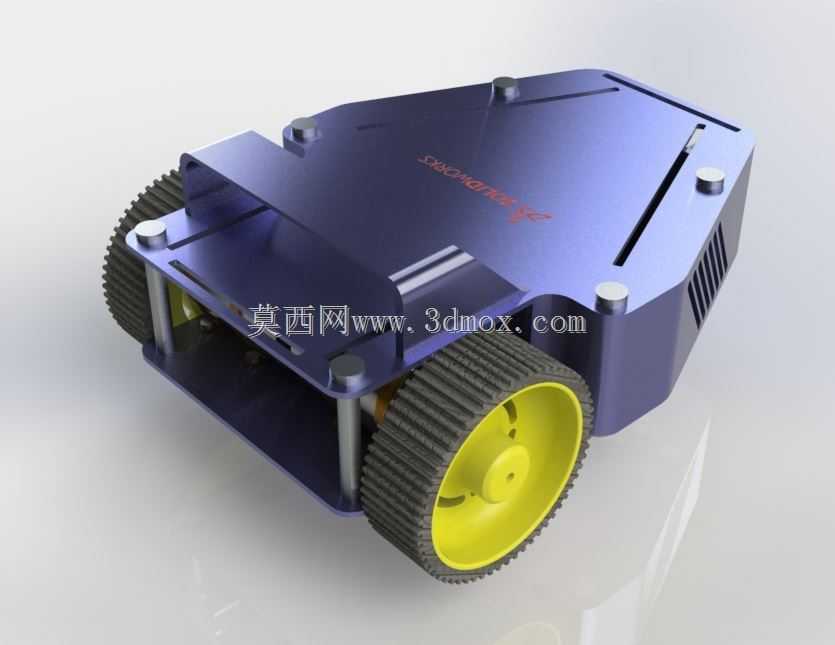

这款轮式移动探测载体的设计，最初瞄准的是室内狭小空间巡检、教学实训演示两类核心场景，在结构布局上优先考虑了紧凑性与功能拓展的平衡。整机采用棱角化的楔形上盖结构，前端收窄的造型既可以降低行进过程中的碰撞剐蹭概率，也能为前端的双探测元件预留足够的安装倾角，保证探测波束能够覆盖行进方向前方15度到120度的扇形区域，避免近距离探测盲区。行走部分选用大颗粒纹路的橡胶轮搭配黄色轮毂结构，轮缘突出于机身侧方3mm左右，既可以在轻微侧碰时保护机身壳体，也能提升在地毯、轻微不平整地面的抓附能力，轮组的安装轴座预留了标准的联轴器接口，可直接适配常规直流减速电机的输出轴，不需要额外设计转接结构。机身顶部集成了一体化的提手结构，提手与上盖为一体化设计，没有额外的拼接缝隙，既可以方便实训场景下的手动搬运，也能在提手内侧预留走线空间，后续拓展顶部传感器时不需要额外在壳体上开孔。壳体侧面设计了阵列式的通风槽，槽口方向顺着行进方向倾斜，能够在设备移动时利用气流带走内部电控元件的工作热量，同时避免大颗粒灰尘直接落入腔体内部。前端的两个探测元件安装位做了下沉式设计，探头端面比机身最前端突出2mm，轻微碰撞时首先接触障碍物的是探头外围的防护凸台，不会直接损伤探测元件。整机的安装边界控制在手掌可握持的尺寸范围内，腔体内部预留了两层安装空间，下层可放置动力轮组与驱动板，上层可拓展主控板与电池模块，所有安装柱的位置都按照常规开源硬件的安装孔位做了适配，不需要二次打孔就能完成主流控制硬件的装配。在结构强度设计上，壳体壁厚做了差异化处理，轮组安装位、提手位置的壁厚加厚到2.5mm，其余非受力位置壁厚控制在1.5mm，既保证了跌落、轻微碰撞时的结构强度，也能尽可能控制整机自重，降低行走时的动力负载。轮组的轴距与轮距经过匹配计算，原地转向时的回转半径控制在机身长度的0.6倍，能够在狭窄的过道、设备间隙内完成转向动作，适配室内巡检时的狭小空间通行需求。
