全向移动麦克纳姆轮结构设计

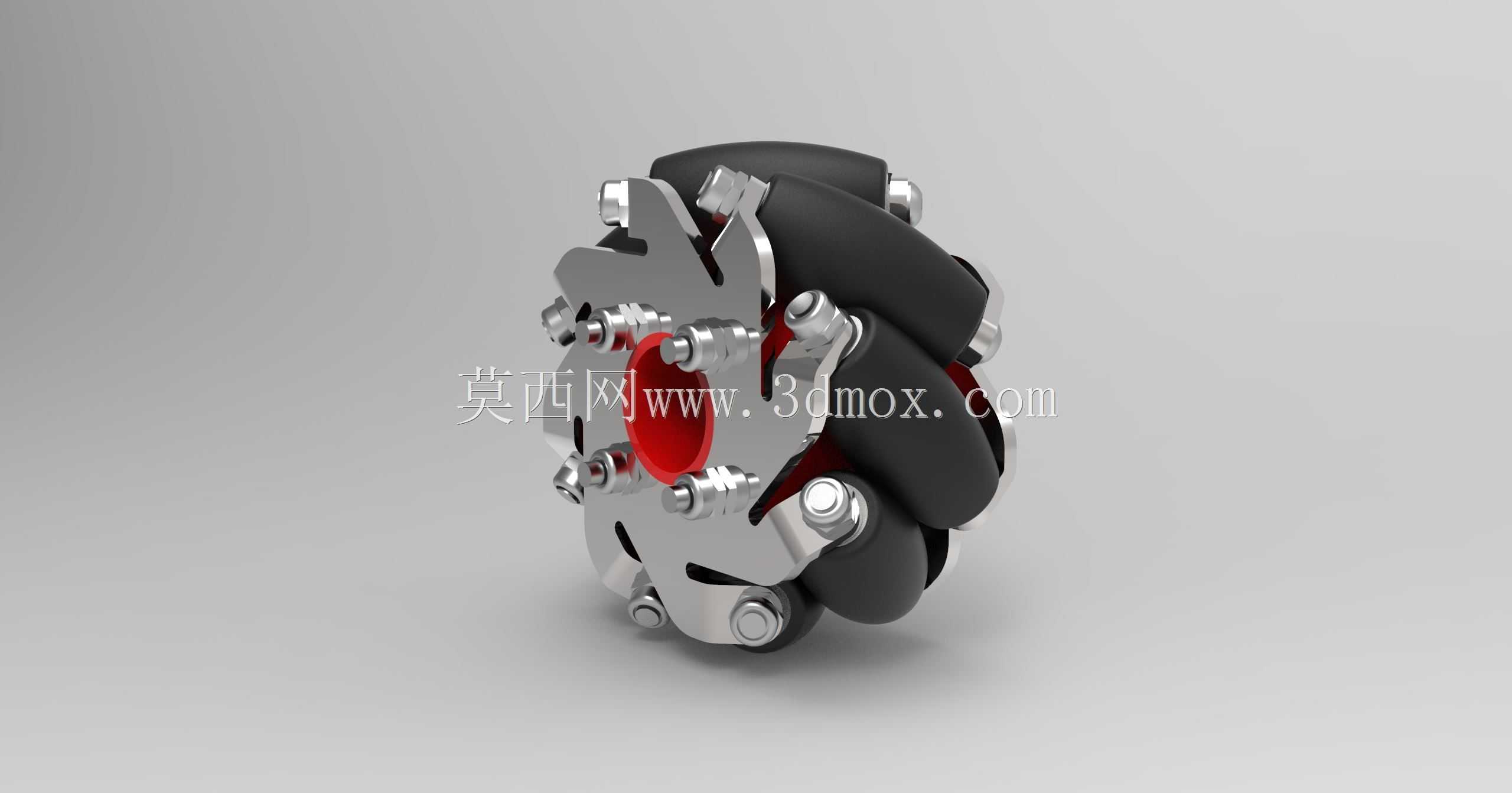

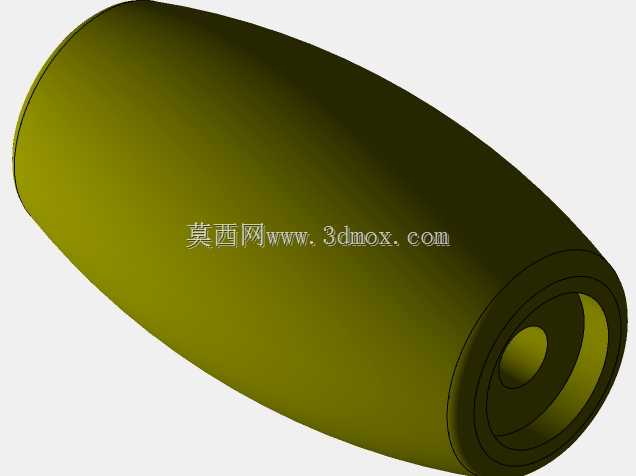

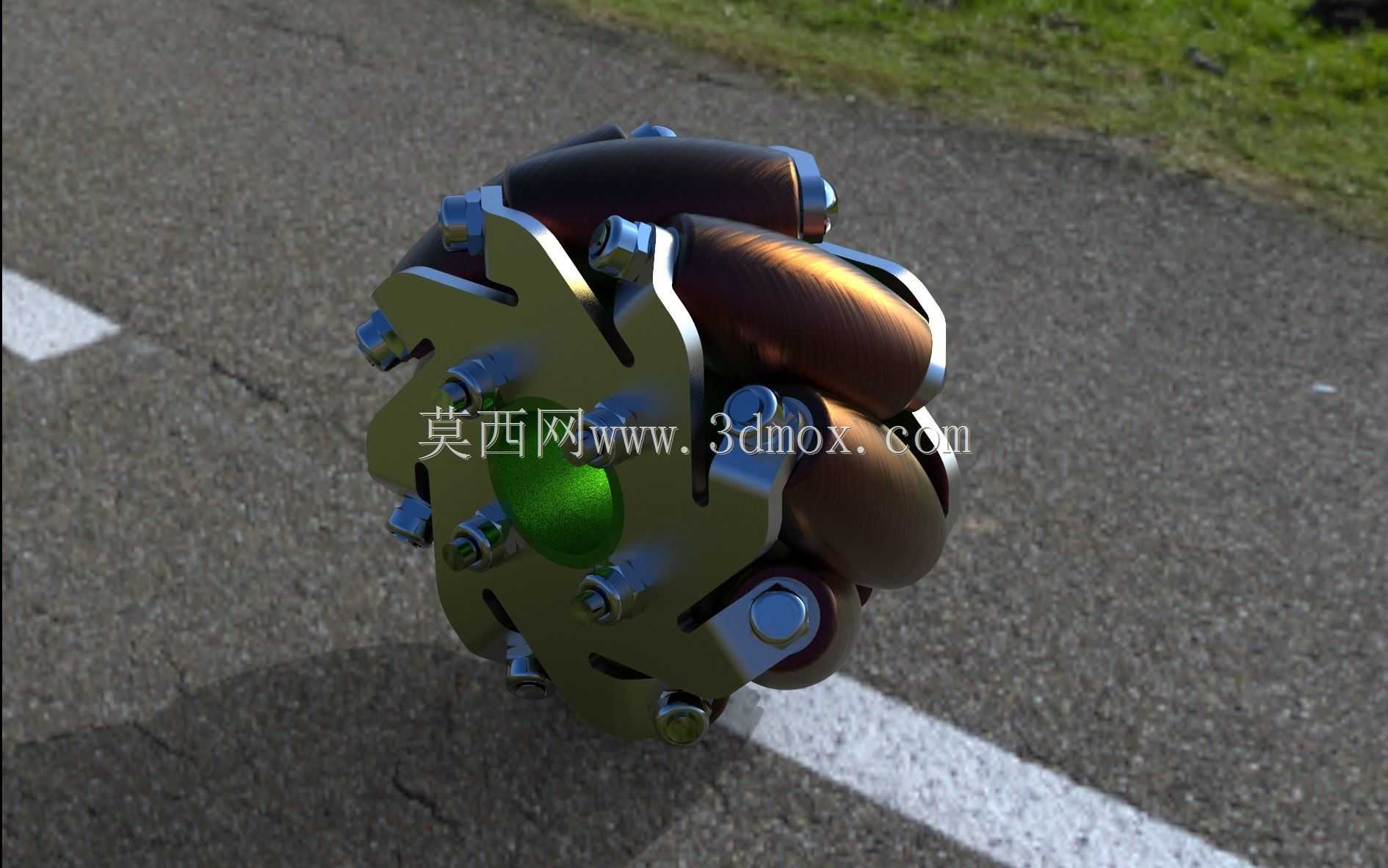

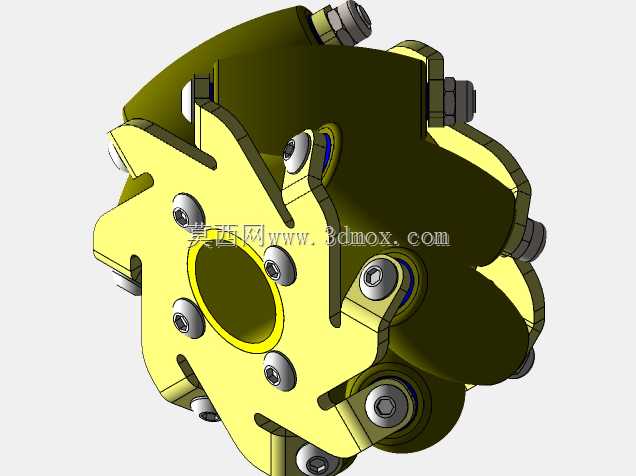

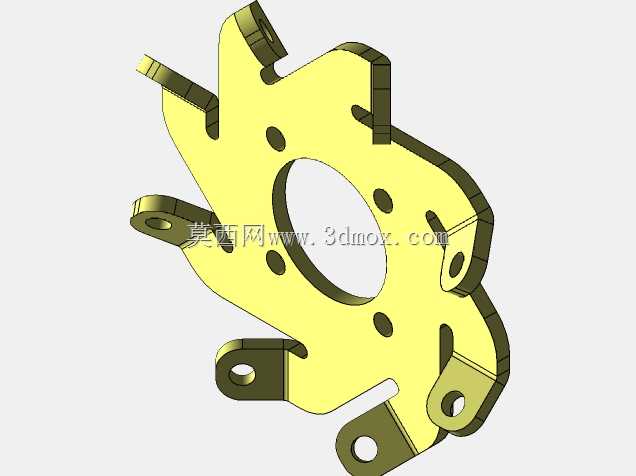

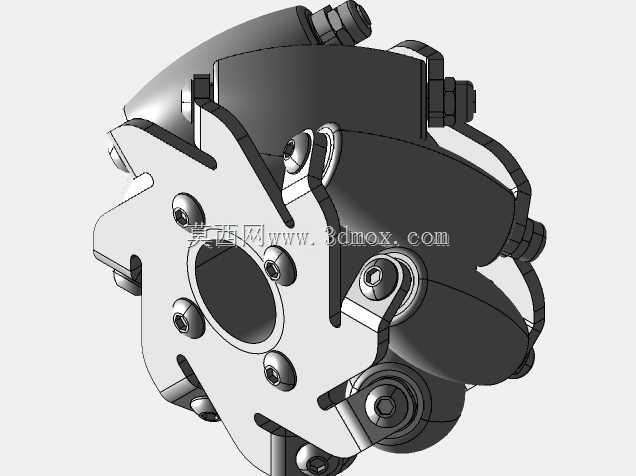

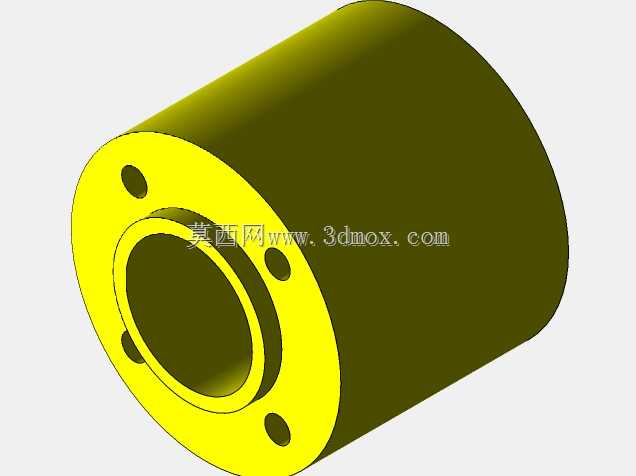

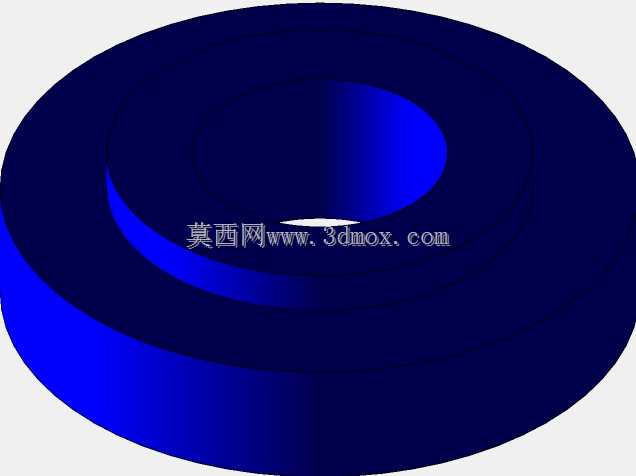

麦克纳姆轮的核心应用场景集中在对空间移动灵活性有严苛要求的工业场景，比如窄通道AGV转运车、智能仓储分拣移动平台、狭小空间作业的巡检设备、重载全向移动工装台，这类场景下传统转向轮需要预留转弯半径，无法在局促空间内完成横移、斜行、原地旋转等动作，而麦克纳姆轮通过轮缘周向分布的鼓形辊子结构，可将轮体自身的旋转动力分解为多个方向的分力，配合多轮组的差速控制，就能实现平面内任意方向的移动，不需要额外设置转向机构，能大幅压缩移动设备的运行空间需求。这款麦克纳姆轮的设计围绕重载运行稳定性展开，轮体主支撑采用辐板式结构，相比辐条式结构能承受更大的径向载荷，周向均匀分布的辊子安装座通过螺栓与主辐板紧固，每个辊子的轴线与轮体主轴线呈45度夹角，这个角度是经过多轮受力验算确定的，既能保证轴向与径向分力的合理分配，避免单方向受力过大导致辊子过早磨损，也能降低轮组差速控制的算法复杂度。辊子外层采用高弹性耐磨聚氨酯材质，内部搭配深沟球轴承作为转动支撑，既能保证辊子自由转动的顺滑度，也能在运行时吸收路面的微小震动，降低硬质地面行驶的噪音，同时聚氨酯材质的摩擦系数稳定，在环氧地坪、水泥地面、钢板地面等常见工业地面上都能保持足够的抓地力，不会出现动力打滑的问题。轮体中心设置标准安装轴孔，轴孔周边预留均匀分布的螺栓安装孔位，可直接与标准轮毂法兰、驱动电机输出轴对接，安装边界尺寸适配市面上主流的中小功率AGV驱动单元，不需要额外设计转接法兰，能缩短移动平台的开发周期。设计过程中重点考虑了辊子的受力均匀性，每个辊子的外形轮廓都经过包络线验算，保证轮体滚动时始终有至少三个辊子与地面接触，避免运行过程中出现颠簸、载荷突变的问题，同时辊子的安装座设计了微小的角度调整余量，可在装配时补偿加工误差，保证所有辊子的外轮廓处于同一圆柱面上，避免运行时出现个别辊子受力过载的情况。轮体的主结构件采用高强度合金钢加工，表面做发黑防锈处理，紧固件全部采用内六角圆柱头螺栓，既保证整体结构强度，也能避免螺栓突出轮体轮廓造成运行干涉。
