RFM69W无线射频通讯模块结构设计

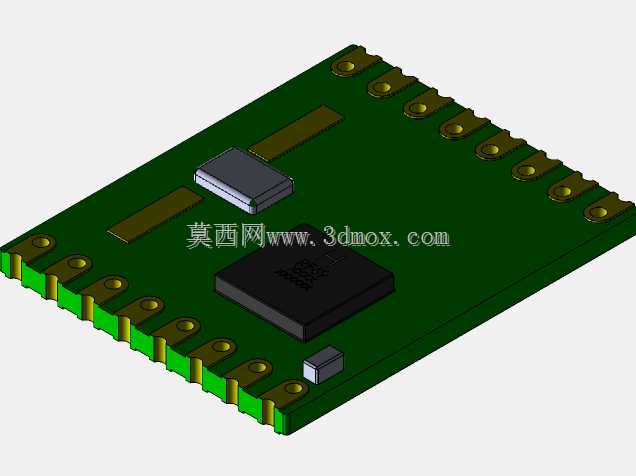

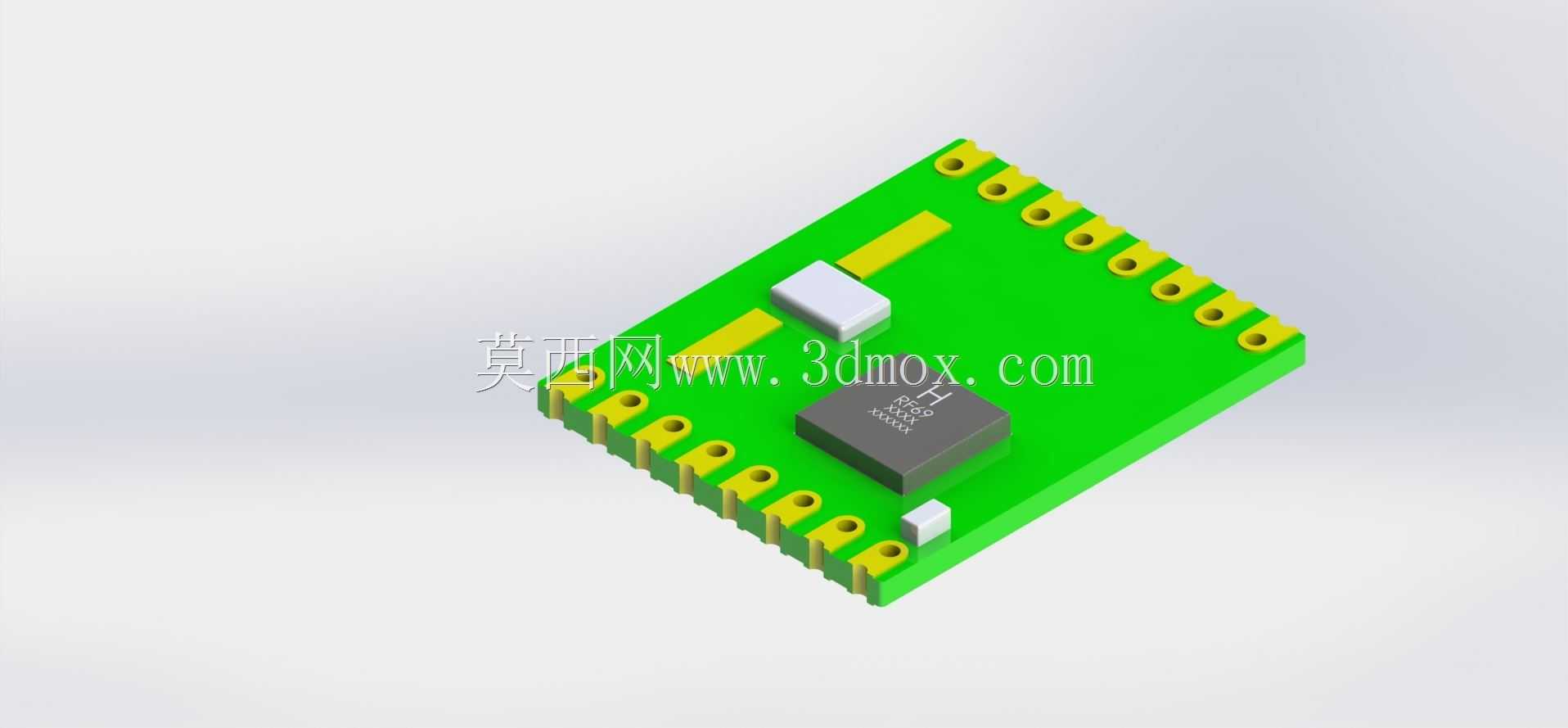

在工业无线传感网络、低功耗遥测终端、智能家居控制节点的硬件选型与结构适配环节，这类贴片式射频通讯模块的三维结构还原度，直接决定了整机PCB布局的干涉检查效率与生产贴片的良率。本次还原的RFM69W模块结构，完全按照实物贴片封装的实际尺寸构建，所有边缘焊盘的位置、间距、伸出长度都严格匹配量产封装规格，设计时优先考虑了SMT回流焊过程中的器件干涉避让需求，模块本体的厚度、板边定位缺口都做了精准还原，能直接导入整机PCB的3D布局环境做装配校验。

从实际应用场景来看，这类模块常被嵌入到电池供电的无线采集节点中，比如工业厂区的温湿度采集终端、智能电表的无线抄表单元、安防系统的无线门磁节点，对安装空间的要求极为严苛，很多时候整机外壳的内部预留高度仅比模块本体高0.2mm，这就要求三维模型的顶面器件高度误差控制在0.05mm以内。建模过程中，模块顶面的主射频芯片、匹配电容晶振、屏蔽罩的位置与高度都按照实物测绘数据还原，没有做简化处理，结构工程师在做整机外壳设计时，可以直接用该模型做内部空间的堆叠校验，避免后期开模后出现器件顶壳的问题。

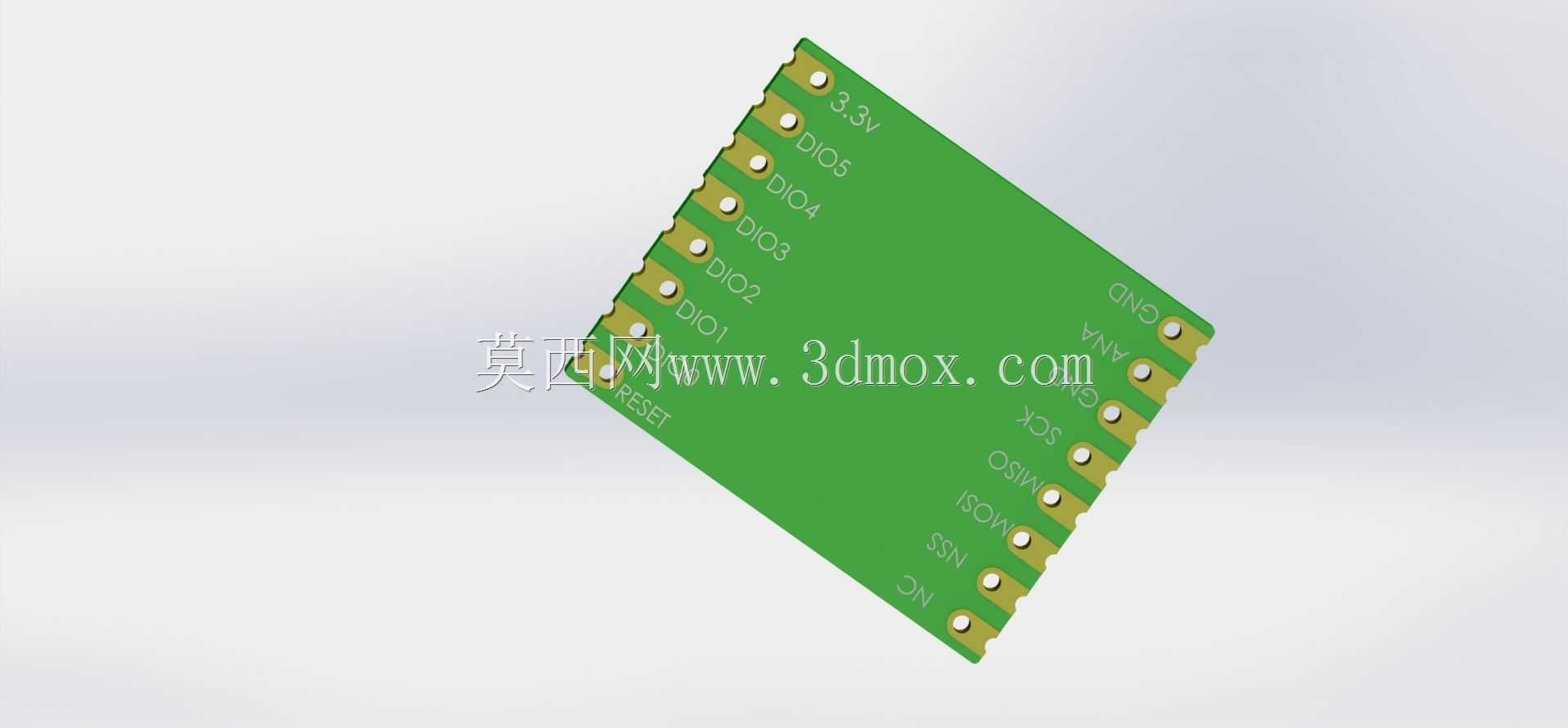

设计思路上，没有对模块的板边半孔焊盘做简化拉伸处理，每个焊盘的金属化半孔结构、焊盘表面的沉金层厚度都做了等效还原，在做整机的信号完整性仿真参考时，也能通过模型的焊盘位置快速对应PCB封装的引脚定义，减少结构与硬件工程师的反复核对工作量。模块的安装边界完全遵循标准贴片封装的占位尺寸，板边没有多余的突出结构，在做拼板设计时，可以直接按照模型的外轮廓做器件间距排布，满足SMT生产线的最小器件间距要求，避免贴片过程中出现吸嘴取料干涉、相邻器件桥连的问题。

不同于通用的简化电子元件模型，这个模块的结构还原覆盖了所有会影响装配的细节：比如主芯片的边角倒角、晶振的金属外壳高度、侧边焊盘的伸出长度，甚至板边的工艺V槽位置都做了对应，在做整机的跌落仿真分析时，也能通过模型准确还原模块的重量分布与安装固定点的受力情况，帮助结构工程师评估PCB板在冲击载荷下的变形量是否会导致模块焊盘脱焊。对于需要做整机热设计的场景，模型中各个器件的材质属性也做了对应设置，主芯片的热耗散面、PCB板的导热路径都可以直接导入热仿真软件做分析，不需要再对模型做二次修补。
