双叶FP S148舵机结构三维建模

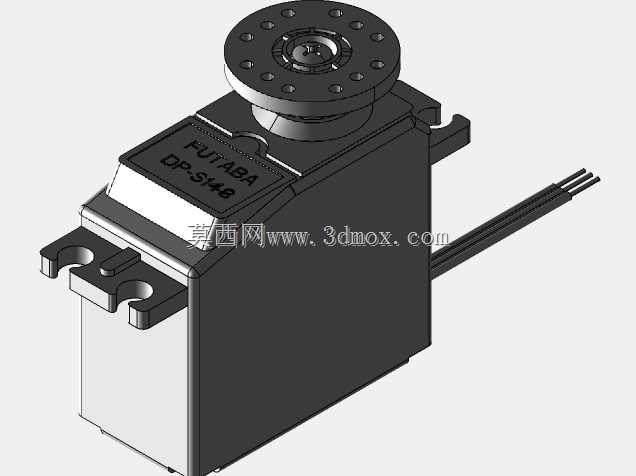

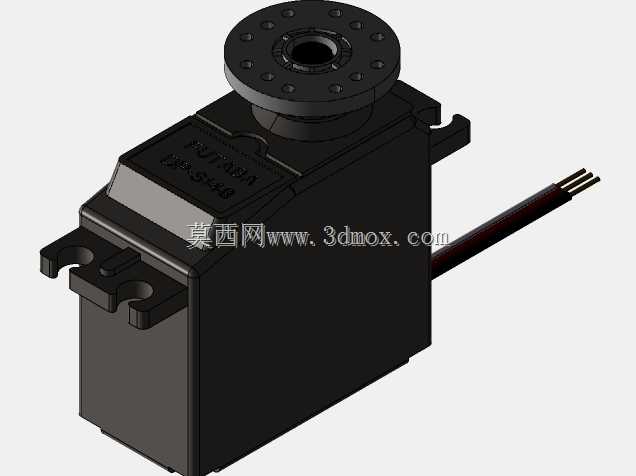

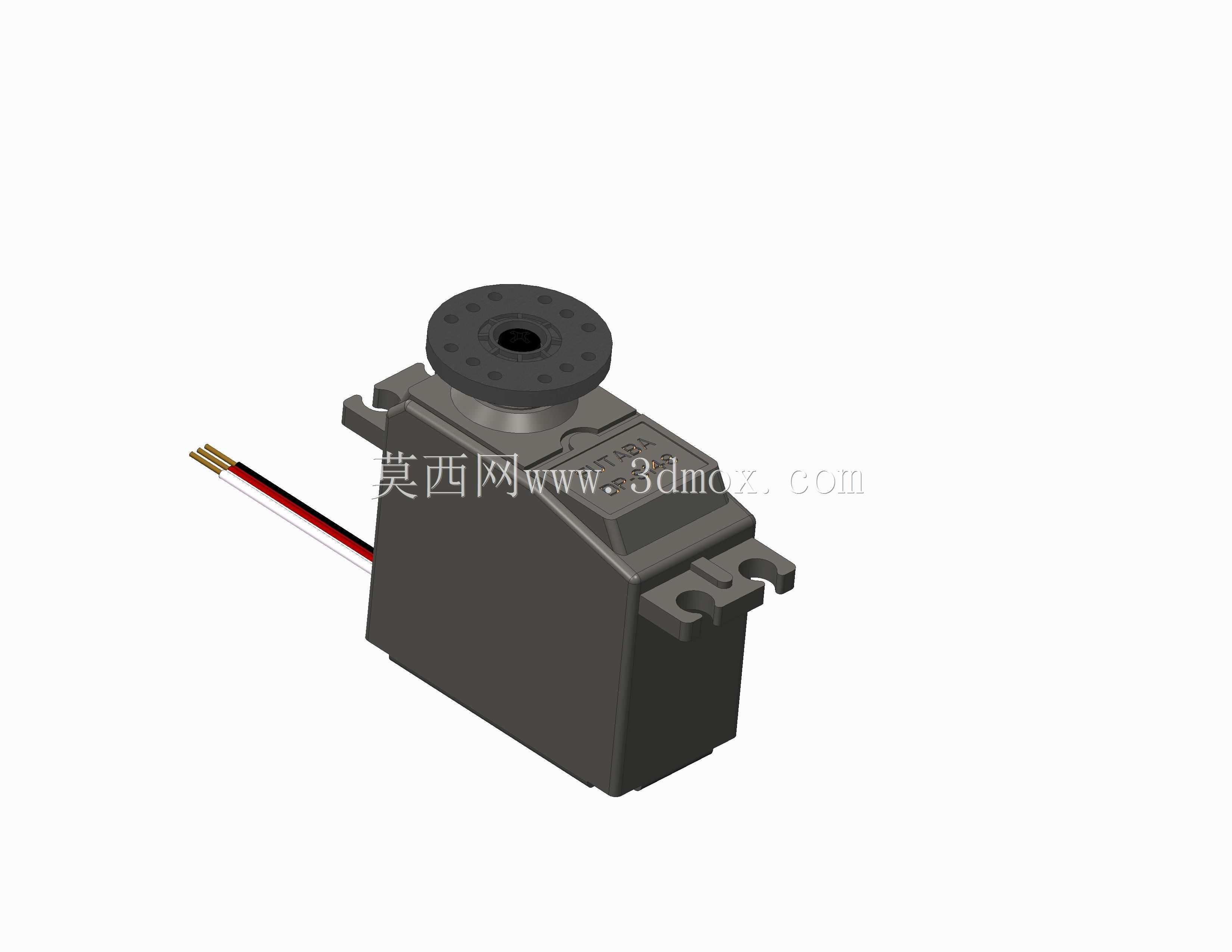

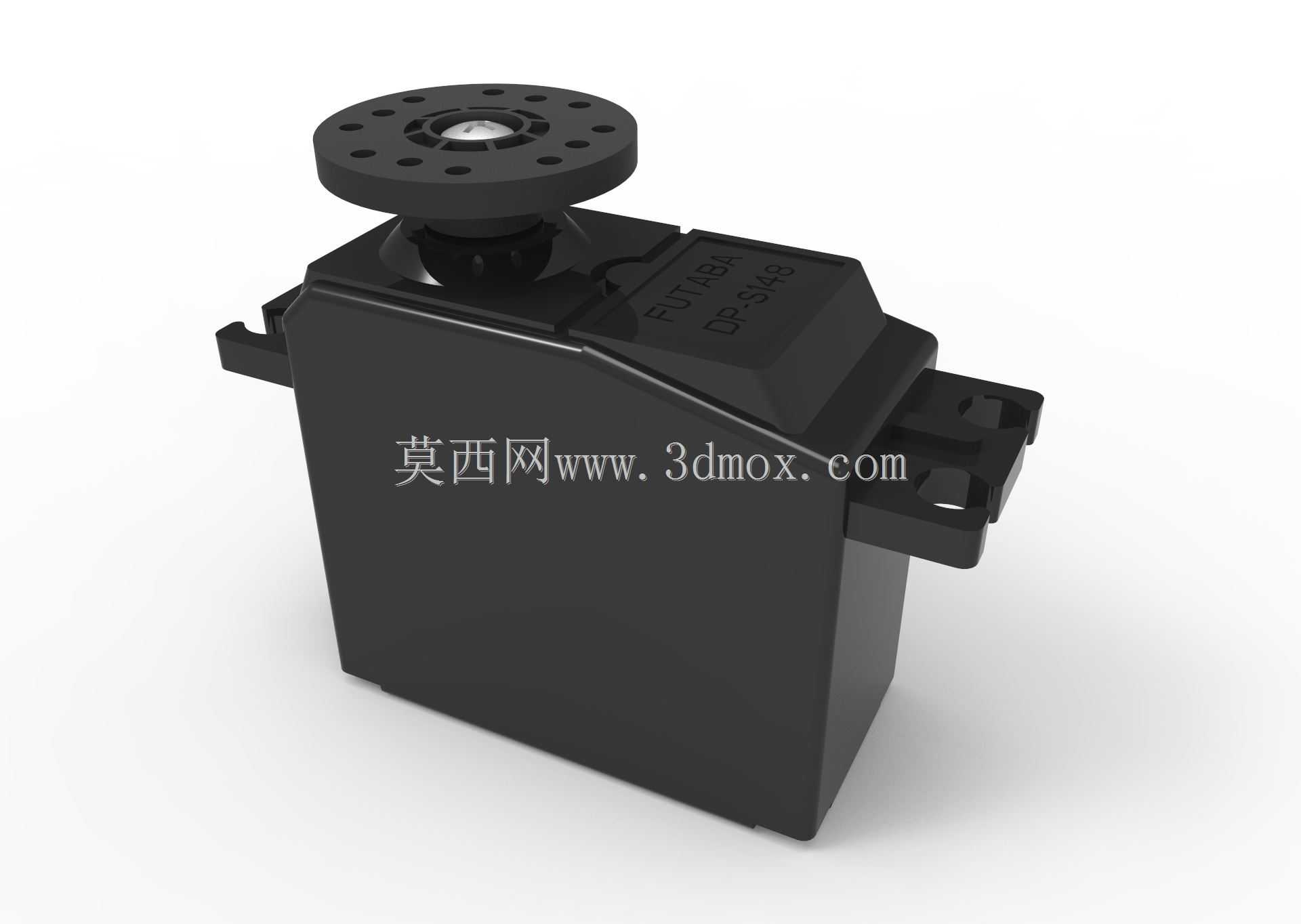

　　在航模、小型自动化执行机构、遥控机械装置的设计选型过程中，舵机作为核心的角度执行部件，其安装尺寸、输出特性、结构边界直接决定了整套机构的适配性与运行可靠性，这款双叶FP S148舵机的三维结构，完整还原了实物的所有装配特征与安装细节，能为结构设计人员提供精准的设计参考。从实际应用场景来看，这类舵机常被用于固定翼航模的舵面驱动、小型机器人关节的角度控制、遥控车模的转向执行，也可适配部分小型自动化设备里需要定角度摆动的执行工位，比如小型物料分拣机构的拨杆驱动、演示装置的动作执行端，其输出扭矩与响应速度能够覆盖多数轻载摆动工况的需求。从结构设计的角度拆解，该舵机采用标准的矩形主体外壳，两侧预留了带安装孔的固定耳，安装孔的孔位间距、

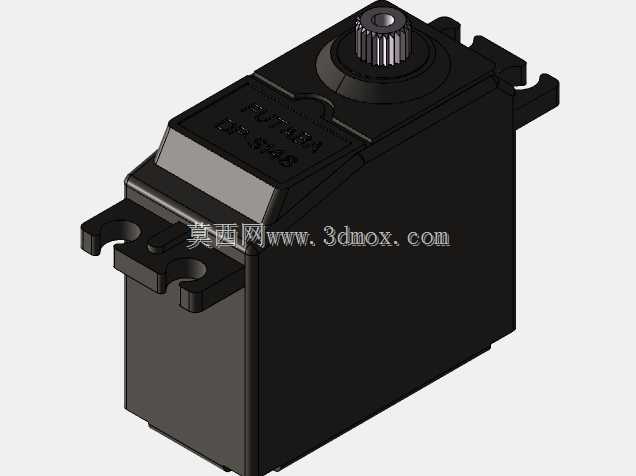

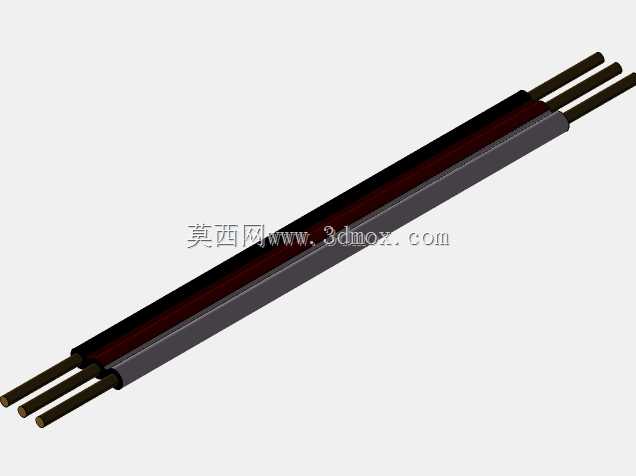

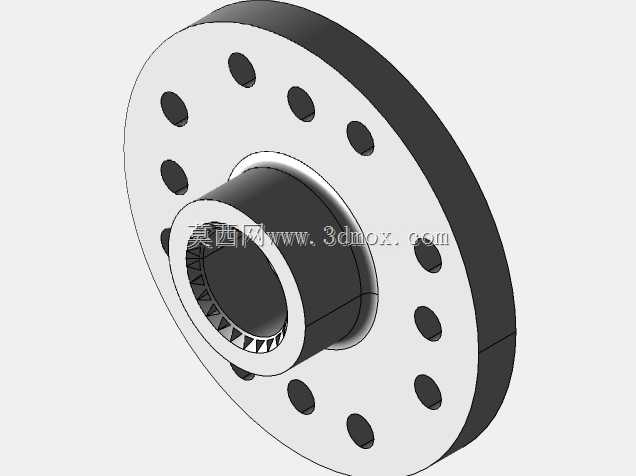

　　孔径大小完全匹配行业通用的标准舵机安装尺寸，设计人员在做安装位布局时，可直接调用模型的安装基准进行配合设计，无需反复核对实物测量尺寸，能大幅减少前期结构适配的工作量。顶部的输出舵盘采用标准花键啮合结构，花键的齿数、啮合深度、舵盘的安装定位面都做了精准还原，设计配套的摆臂、连杆连接件时，可以直接以舵盘的花键特征为基准做配合设计，避免出现装配干涉、啮合不到位的问题。出线端位于舵机主体侧方，三根信号与供电线的出线位置、走线预留空间也在模型中有所体现，做整体结构布线规划时，可提前预留出线的弯折空间，避免装配时线材被壳体挤压破损。外壳的分型面、壳体上的加强筋结构、固定耳的圆角过渡特征都完整复刻，做有限元受力分析时，

　　可直接基于模型的壳体结构评估安装固定后的受力形变情况，尤其是固定耳位置在承受冲击载荷时的应力集中点，可通过模型提前识别并做对应的结构优化。在做整套机构的运动仿真时，该模型可直接设置对应的摆动角度范围，模拟舵机在极限摆角下的运动边界，校验周边结构是否存在运动干涉，比如舵盘摆到最大角度时是否会碰到周边的结构件、连杆机构在全行程内是否存在卡滞点，这些校验工作都可以依托精准的三维模型在设计阶段完成，减少后期实物打样的迭代次数。不同于简化的示意模型，该模型还原了舵机所有的外部结构细节，包括壳体表面的标识区域、舵盘的中心定位孔、固定耳的沉孔特征，不管是做整机的装配演示，还是做产品的结构爆炸图制作，都能直接调用，无需额外做细节补全。对于需要做定制化舵机改装的设计人员，也可以基于该模型的外部尺寸边界，设计配套的减震安装座、防水外壳等附加结构，所有配合尺寸都能和实物完全匹配，避免出现定制配件装不上的问题。
