微型伺服舵机及配套摇臂结构设计

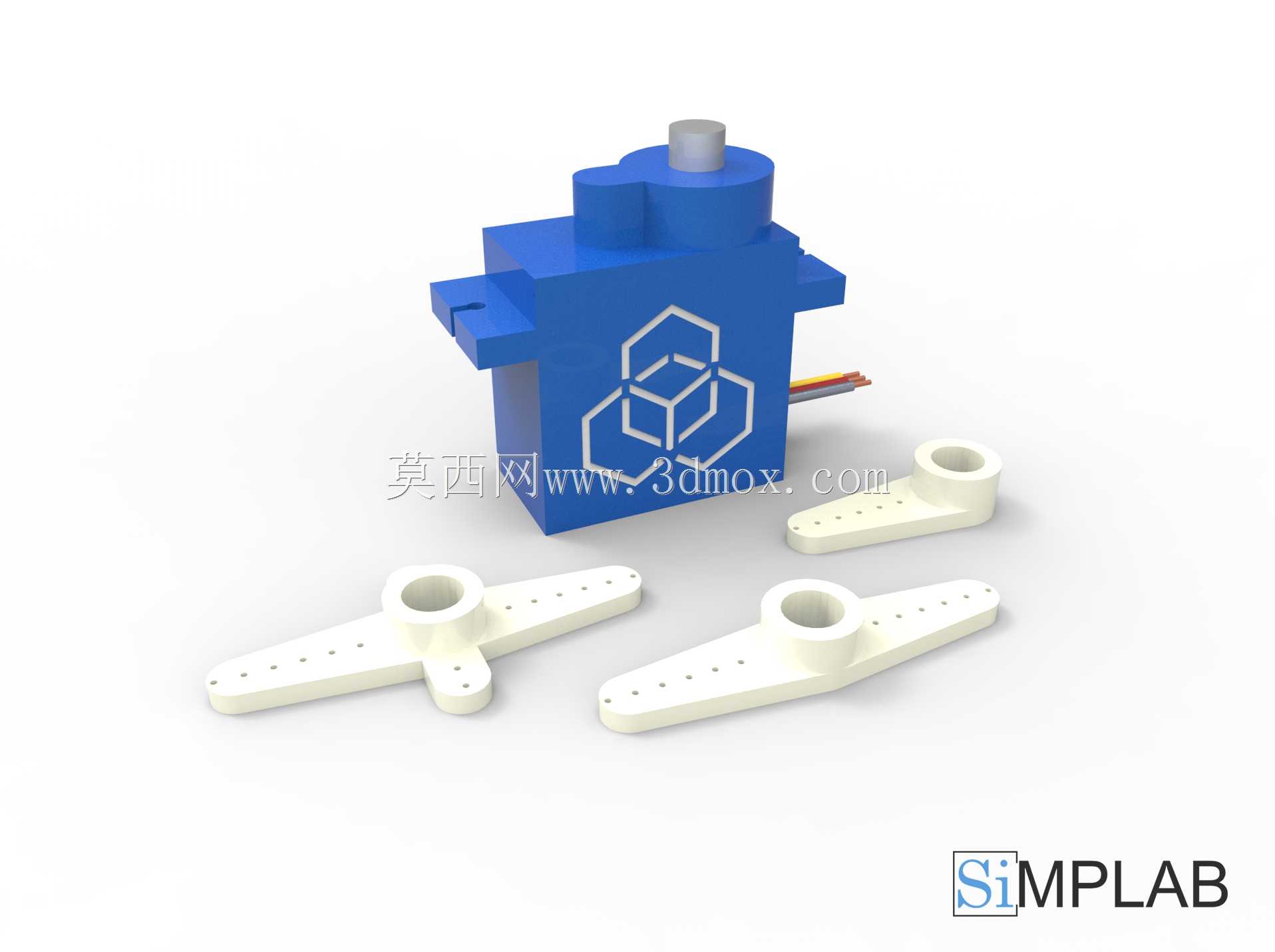

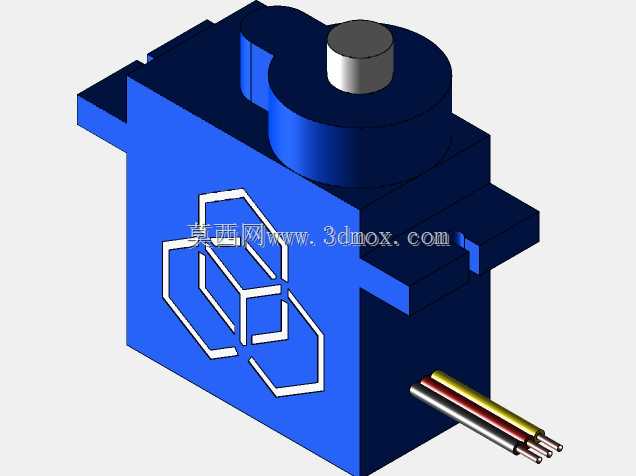

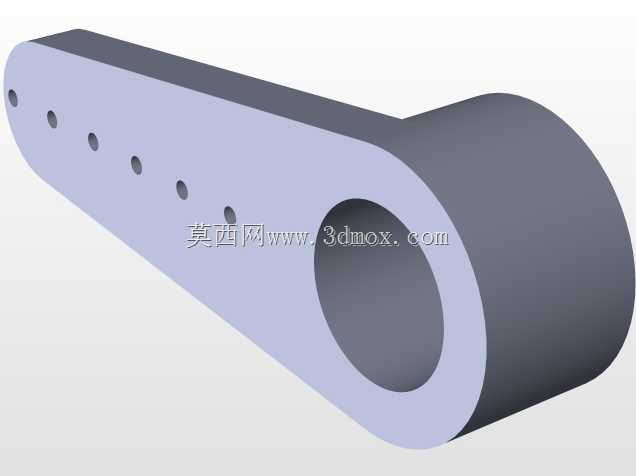

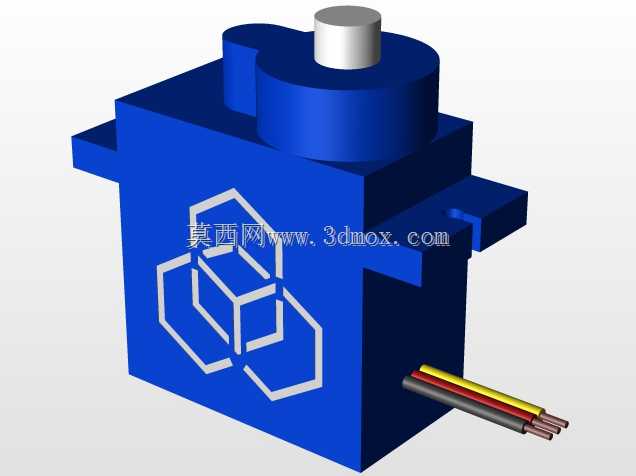

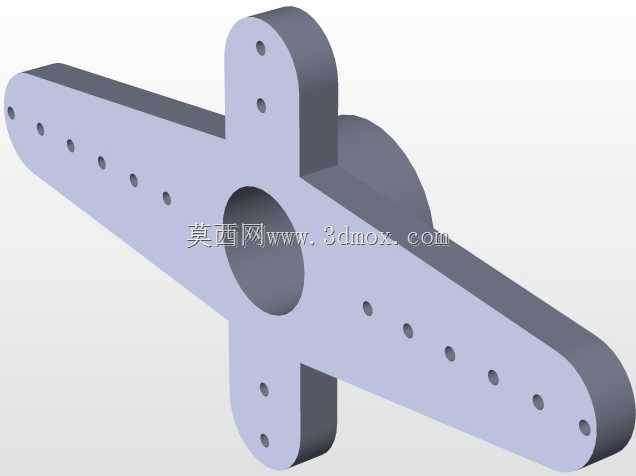

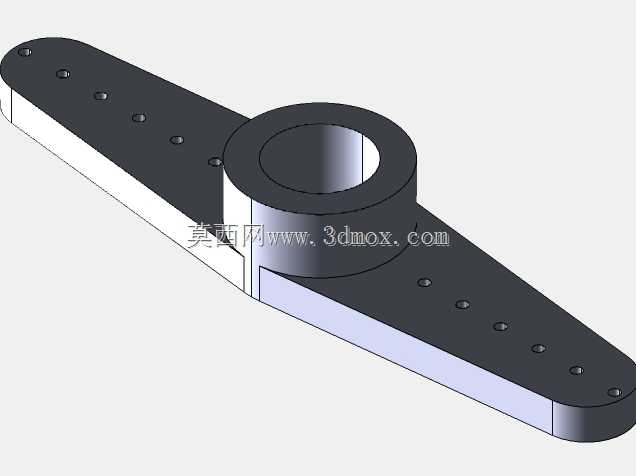

这套微型伺服执行组件，核心是小体积舵机本体搭配三款不同构型的输出摇臂，在小型智能设备、教学机器人、航模舵面控制、桌面自动化小装置里应用极广，很多做小型仿生机器人、智能小车转向、机械爪开合控制的结构工程师，做方案选型时都会优先考虑这类尺寸的伺服组件。从实际使用场景来看，这类微型舵机常被布置在设备内部狭窄的安装空间里，所以本体设计采用了方正的壳体造型，两侧预留了标准的安装耳位，安装孔位间距符合小型舵机的通用安装规范，不需要额外做复杂的转接件就能直接固定在支架上，顶部的输出轴采用标准齿形设计，和配套的三款摇臂可以直接咬合锁紧，不会出现传动打滑的问题。三款摇臂分别对应不同的负载安装需求：一字型双孔摇臂适合连接长距离传动的连杆，十字型四孔摇臂适合需要多方向同步联动的结构，单臂长摇臂则适合大摆角的舵面控制场景，每个摇臂上的安装孔都做了等距排布，方便使用者根据实际连杆位置灵活选择固定点，不需要额外打孔修改。设计思路上，舵机本体的壳体做了加强筋处理，在输出轴根部做了加厚结构，能承受输出轴径向的额外负载，避免堵转时壳体开裂；出线位置做在壳体侧方，不会和顶部的摇臂运动轨迹产生干涉，布线时可以顺着安装支架的侧边走线，不会被转动的摇臂磨破线皮。安装边界方面，舵机本体的长宽高尺寸适配绝大多数小型机器人的关节安装位，安装耳的厚度控制在合理范围，用M2规格的螺丝就能完成固定，摇臂的转动半径做了严格控制，满角度摆动时不会超出舵机本体的外轮廓太多，避免和周边结构产生运动干涉。实际选型时，这类舵机的输出扭矩足够驱动小型机械结构动作，响应速度满足小型设备的动态控制需求，配套的摇臂采用耐磨材质设计，长时间往复摆动也不会出现孔位磨大导致的传动间隙问题，做结构设计时只需要预留出摇臂的摆动空间，确认好输出轴的初始中位，就能快速完成整套执行机构的搭建，不需要单独设计输出连接件，能大幅缩短小型智能设备的开发周期。
