直流行星齿轮减速驱动电机结构设计

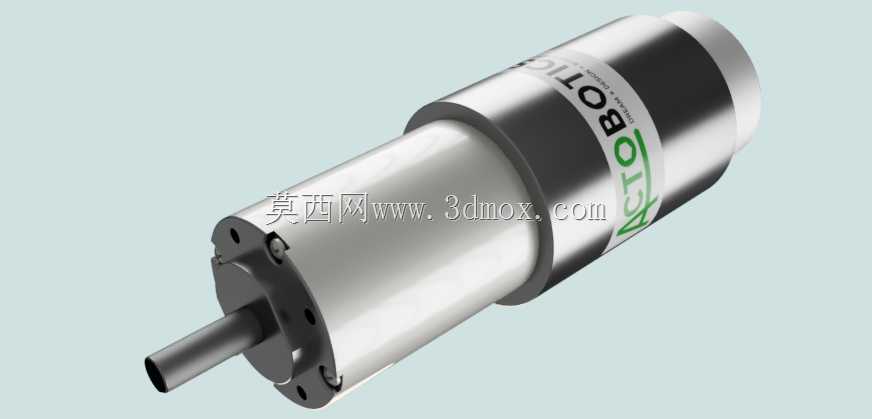

这款直流行星齿轮传动的动力单元，在小型自动化设备、桌面级机器人、智能传动模组里应用十分广泛，很多需要低转速大扭矩输出的紧凑安装场景，都会优先选用这类集成减速结构的直流动力部件，相比单独搭配减速箱的分体方案，集成式设计能大幅缩减轴向安装空间，减少传动链路的同轴度误差累积。从实际选型适配的角度看，这类电机的输出轴采用标准圆柱光轴设计，轴径匹配常规的联轴器、同步带轮安装公差，输出端的安装法兰预留了均匀分布的固定孔位，可直接固定在设备安装立板或者模组基座上，不需要额外设计转接支架，能有效降低配套结构的设计工作量。设计层面采用了内啮合行星齿轮传动架构，太阳轮直接和直流电机的转子输出端连接，行星轮沿内齿圈均匀排布，动力通过行星架传递到最终输出轴，这种结构相比普通平行轴减速箱，能在更小的体积下实现更高的减速比，同时传动过程中多组齿轮同时啮合，载荷分布更均匀，运行时的噪音和振动都比同级减速比的平行轴结构更低，适合对运行平稳性有要求的精密传动场景。在安装边界上，整体采用圆柱式外壳结构，外壳主体为金属材质，既可以作为结构支撑件，也能承担电机运行时的散热功能，外径尺寸适配常规的电机固定座规格，轴向长度控制紧凑，在空间受限的小型设备内部，比如小型输送线的驱动端、智能阀门的执行端、教育类机器人的关节驱动位，都能顺利完成布局安装。实际使用中，这类集成行星减速的直流电机，不需要额外搭配减速组件，接线后即可通过直流供电实现动力输出，输出扭矩相比同规格不带减速的直流电机有量级提升，能直接驱动带一定负载的回转机构，省去了设计人员单独选配减速箱、校核传动匹配度的环节，在小功率传动场景下的适配性非常突出。齿轮传动部分的润滑结构在设计时做了内置密封处理，日常使用不需要额外补充润滑脂，维护成本更低，输出轴的轴承支撑采用双点位布局，能承受一定的径向载荷，适配带轮、齿轮直接安装的使用场景，不会因为径向受力导致输出轴偏磨，大幅提升了长期运行的可靠性。
