分体式发动机连杆装配结构三维设计

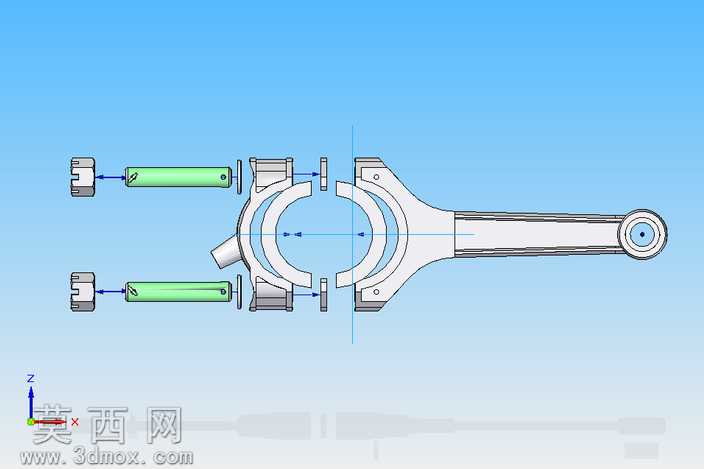

本作品为分体式发动机连杆的三维装配设计模型，采用Solid Edge软件完成全参数化建模，完整还原了连杆组件的拆分与装配状态。建模过程中首先对连杆主体进行草绘轮廓绘制，通过拉伸、切除等基础特征构建杆身的工字型截面结构，该截面设计可在保证结构强度的前提下有效降低零件自重，适配内燃机往复运动的轻量化需求。针对连杆大头的分体式结构，建模时严格遵循剖分面的定位尺寸，对连杆盖与杆身的结合面做了精准的配合约束设计，同时预留了螺栓装配的通孔位置，还原了连杆螺栓的装配定位关系，确保拆分部件可实现无干涉装配。模型附带的两个活塞销组件，分别对应连杆小头的铰接配合结构，建模时对活塞销的圆柱面、端部卡簧槽都做了细节特征还原，保证销体与连杆小头衬套位置的装配间隙符合机械设计规范。材质渲染阶段，对连杆主体采用锻钢材质的哑光金属质感设置，还原钢制零件的表面磨砂处理效果，对连杆螺栓、活塞销等标准件采用亮面镀铬金属材质，区分不同零件的材质属性，同时对剖分结合面做了轻微的色差处理，直观展示部件的拆分边界。设计思路上围绕内燃机曲柄连杆机构的实际工作场景展开，完整呈现连杆作为连接活塞与曲柄的传动部件，在往复运动中传递动力的结构逻辑，所有特征尺寸均参考通用内燃机连杆的设计参数，大头孔、小头孔的同轴度公差在建模时通过基准轴约束做了隐含设置，杆身过渡位置的圆角特征完全符合应力分散的设计要求，避免应力集中导致的零件失效问题。整个装配模型的约束关系完全按照实际装配流程设置，可通过软件的爆炸视图功能直观展示各零件的装配顺序，也可进行干涉检查验证结构合理性，清晰展现连杆组件从单个零件到整体装配的完整结构关系。
