四自由度SCARA水平关节工业机械臂

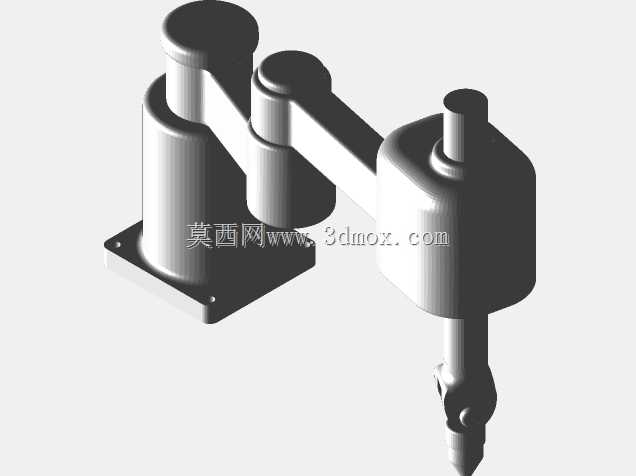

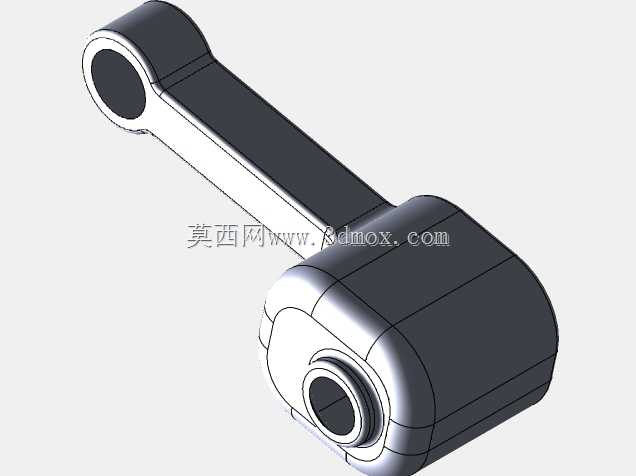

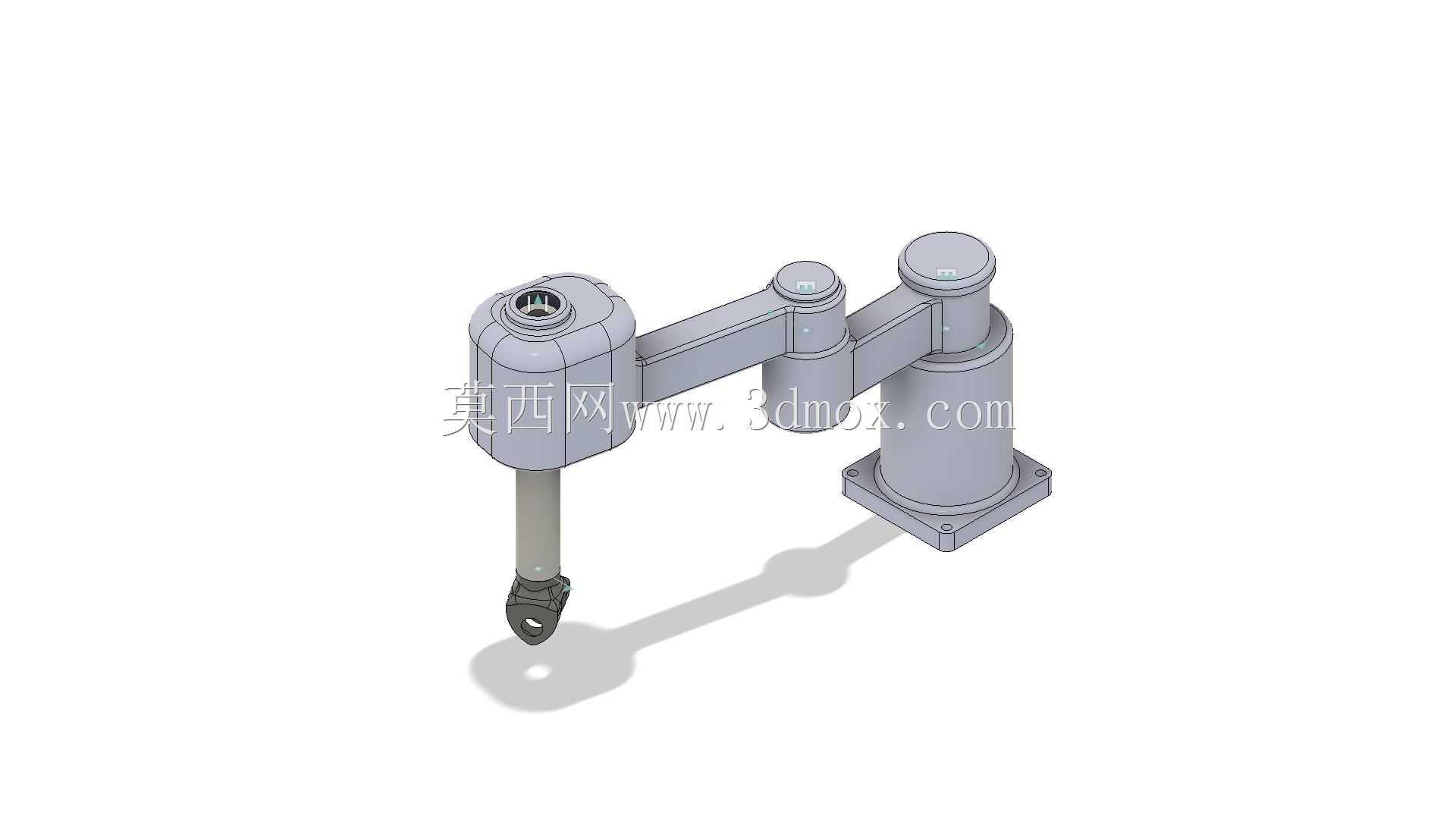

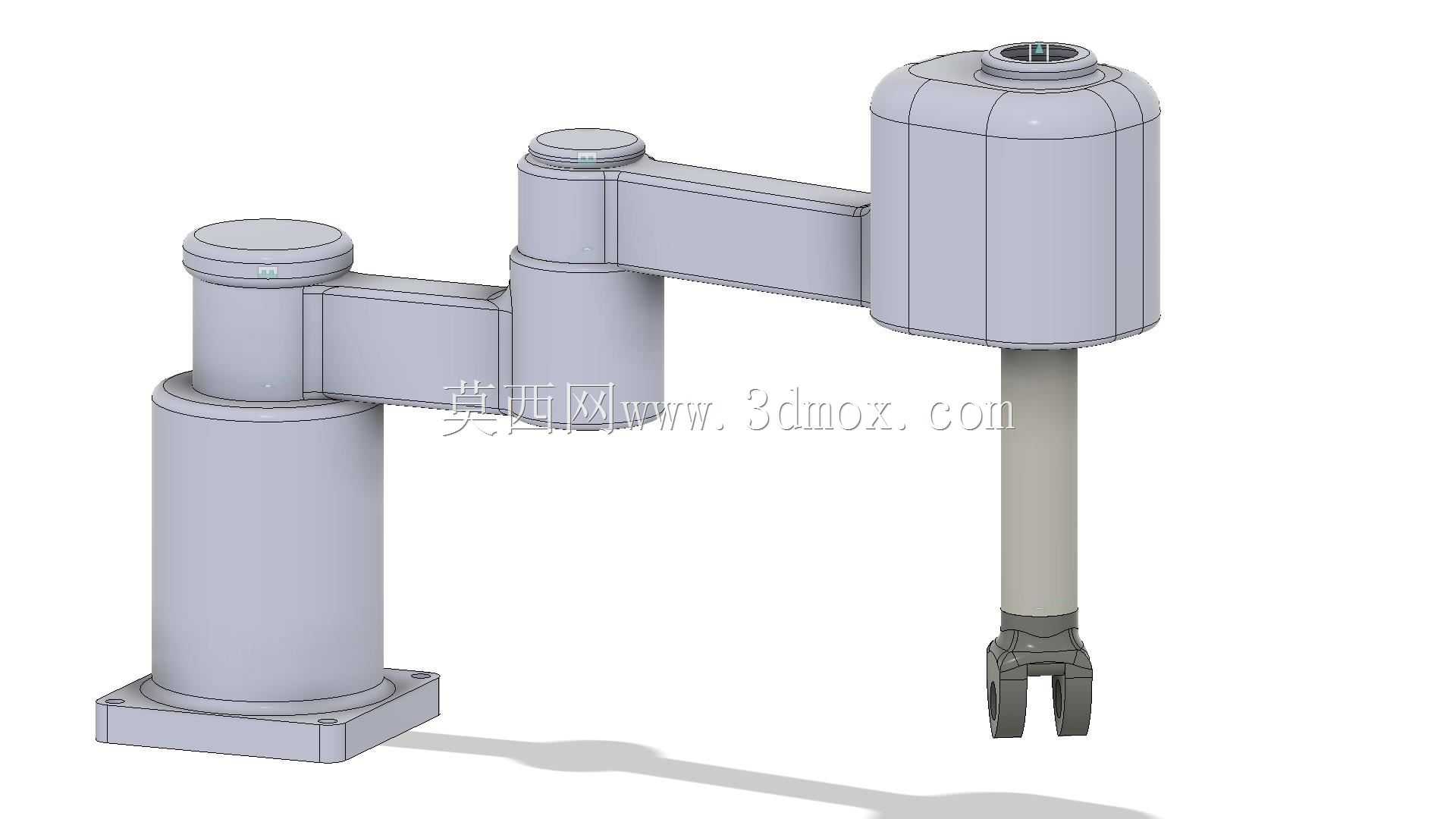

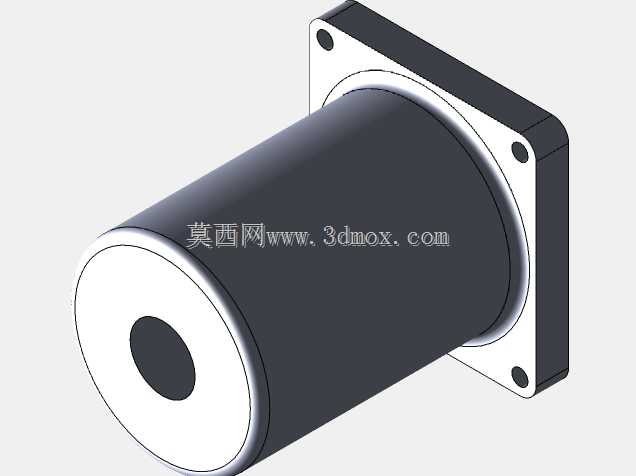

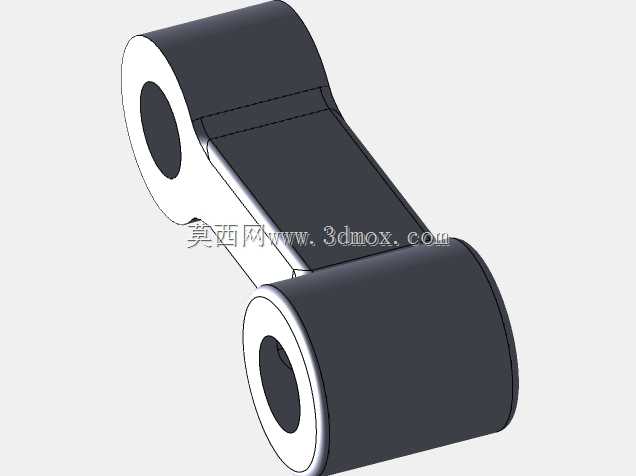

在3C电子组装、小型零部件精密搬运、轻工产品分拣等产线场景中，这类四自由度水平关节机械臂是工位自动化改造的核心执行单元，它的运动特性完全匹配平面内快速拾放、精密插装的作业需求，相比六轴关节机器人，它在水平面内的运动速度更快、重复定位精度更稳定，同时Z向的刚性表现更优，能胜任压装、螺丝锁付这类需要轴向受力的工序。从结构设计逻辑来看，这款机械臂采用经典的双平行臂串联布局，底座承担整机安装固定与第一关节的回转驱动，大臂与小臂分别通过J1、J2两个独立关节实现水平面内的回转运动，两个关节的运动耦合通过反向运动学解算，直接映射末端执行器在X-Y平面内的坐标位置，臂长参数的配比经过反复校核，在保证作业覆盖半径的前提下，尽可能缩减了关节运动的极限角度，避免运行过程中出现臂体干涉的问题。末端的Z轴与旋转轴集成在小臂末端，独立完成垂直方向的升降与末端工件的回转调整，刚好补足平面运动外的两个作业自由度，四个自由度的配置完全覆盖平面拾放、组装类工序的所有动作需求，没有冗余的自由度设计，能有效控制整机的制造成本与运行能耗。安装层面，底座采用方形法兰式安装结构，安装孔位围绕底座中心均匀分布，安装时只需要在工位台面上加工对应位置的螺纹孔即可完成固定，不需要额外设计复杂的安装支架，整机的重心完全落在底座安装面范围内，高速运行时的倾覆力矩被底座结构完全抵消，不需要额外加装配重块。臂体采用轻量化的铸件结构，壁厚均匀兼顾刚性与减重需求，关节处的驱动元件全部内置在臂体内部，外部没有裸露的管线，避免产线运行过程中线缆被工件剐蹭造成的故障，关节连接处的密封结构能阻挡车间内的粉尘、切削液雾气进入传动腔，延长设备的维护周期。在实际工位选型时，这款机械臂的作业半径可以覆盖直径1米左右的圆形作业范围，能适配常见的皮带线上下料、多工位转盘组装的布局需求，末端可以搭配气动夹爪、真空吸盘、电动螺丝批等不同执行器，不需要对臂体结构做额外修改，只需要调整末端法兰的安装接口即可快速切换工序，它的运动路径插值采用平滑的S型加减速控制，高速拾放过程中不会出现明显的振动，能保证小尺寸精密零件搬运过程中不会因为惯性偏移出现掉落、定位偏差的问题，相比传统的直角坐标机械手，它的安装占用空间更小，臂体折叠后可以收缩到底座周边，不会占用过多的工位上方空间，方便产线周边布置其他辅助工艺设备。
