20kg扭矩数字舵机结构设计

这款20kg扭矩等级的数字舵机，是面向小型自动化执行场景、教育机器人、航模及小型机械臂关节开发的执行部件，在做结构适配设计时，首先要明确其安装边界与输出特性，避免选型或建模时出现干涉问题。从实际应用场景来看，这类舵机常被用于桌面级机械臂的关节驱动、仿生机器人的肢体动作执行、航模舵面控制，以及小型自动化设备里需要定角度往复摆动的工位，比如小型物料分拣机构的拨杆驱动、测试设备的档位切换执行端，相比普通微型舵机，20kg的堵转扭矩可以带动一定负载的结构件完成精准角度动作，不需要额外增加减速放大机构，能简化整体设备的结构布局。

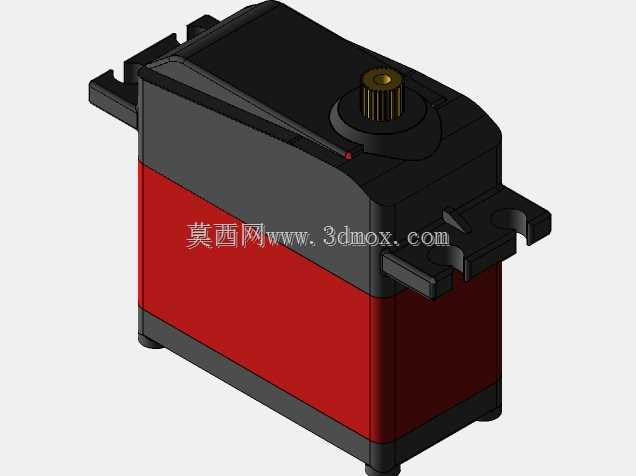

从设计思路上看，这款舵机采用上下分层的壳体结构，主体外壳为高强度工程塑料材质，中部红色段为核心减速组与电机仓的包裹结构，上下黑色段分别集成输出轴端固定结构与底部出线、安装定位结构，两侧伸出的安装耳带有标准安装孔位，孔位间距符合通用大扭矩舵机的安装规范，能直接适配市面上多数舵机支架、舵盘的安装尺寸，不需要额外做转接件设计。输出轴采用金属齿结构，顶部的花键输出端匹配标准金属舵盘，相比塑料齿结构，金属输出齿能承受更大的冲击负载，避免堵转或受外力冲击时打齿损坏，提升部件的耐用性。

在安装边界上，建模时需要注意壳体整体的方正轮廓，两侧安装耳的突出尺寸要纳入安装空间计算，输出轴顶部高出壳体上表面的尺寸，要预留出舵盘与负载连接件的装配空间，底部出线位置要预留线缆弯折的空间，避免装配后线缆被壳体与安装面挤压破损。功能特性上，这类数字舵机通过PWM信号控制角度偏转，可控角度范围通常覆盖0-180度区间，内部集成位置反馈电位器与控制电路，能在收到控制信号后快速锁定目标角度，保持输出扭矩稳定，相比模拟舵机，数字舵机的死区更小，定位精度更高，响应速度更快，在需要频繁调整角度、保持位置的场景下稳定性更好。

做结构设计适配时，除了安装孔位的对位，还要注意舵机工作时的发热问题，壳体侧面的散热结构虽然没有做外露鳍片，但中部壳体的材质与厚度设计已经考虑了持续工作的散热需求，在封闭安装舱内布置时，不要完全包裹舵机壳体，预留一定的空气流通空间，能有效降低长时间高负载工作下的温升，延长内部电机与电路的使用寿命。另外输出轴的径向与轴向负载要控制在额定范围内，不要让输出轴承受过大的径向力，比如直接在输出轴端挂载偏心重物，长期偏载会加速内部轴承与齿轮的磨损，导致回程间隙变大，影响定位精度。
