带视觉模块的麦克纳姆轮移动机器人结构

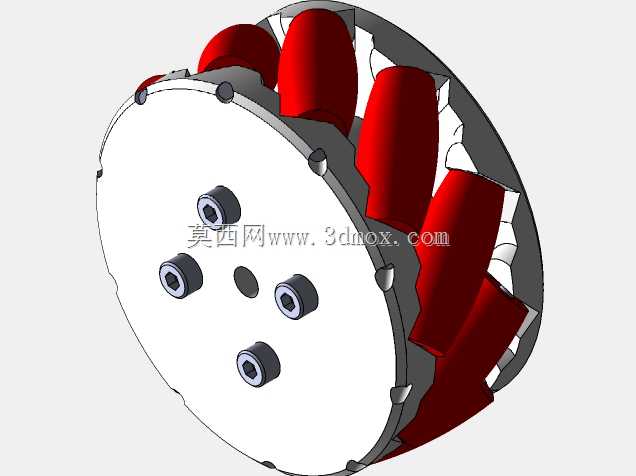

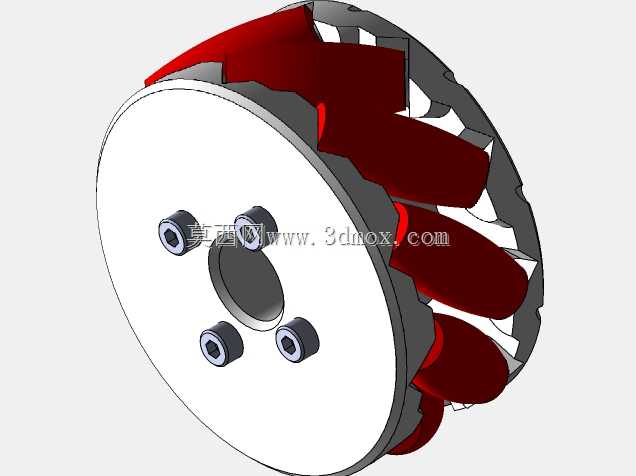

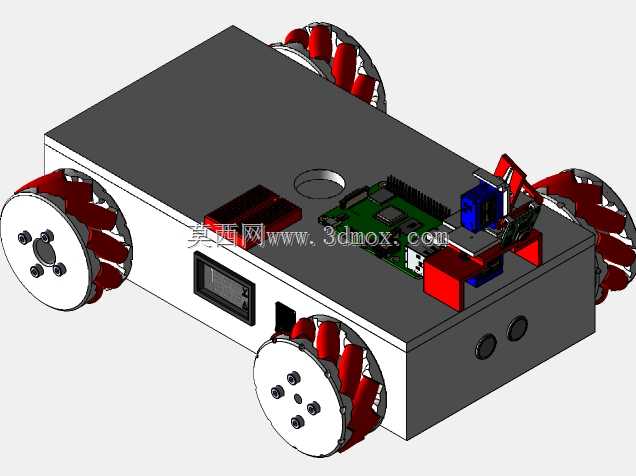

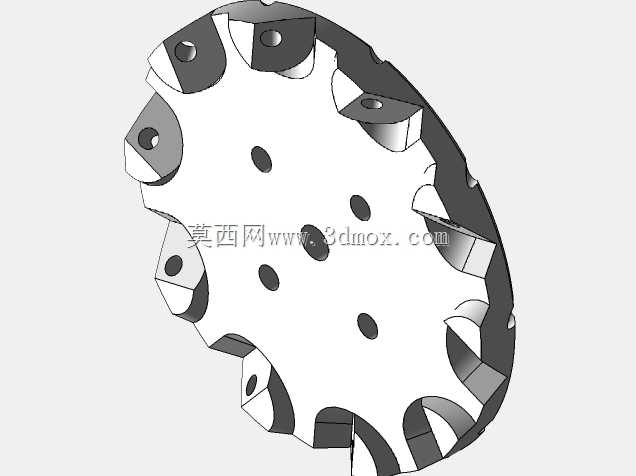

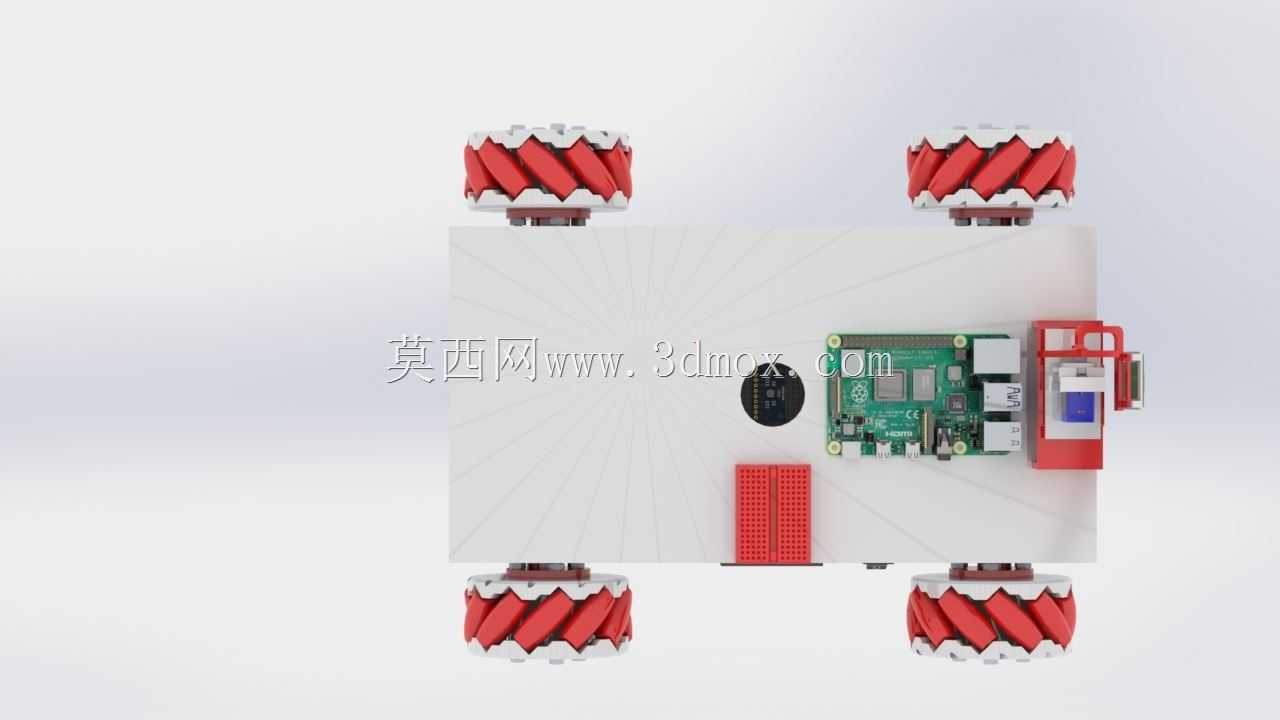

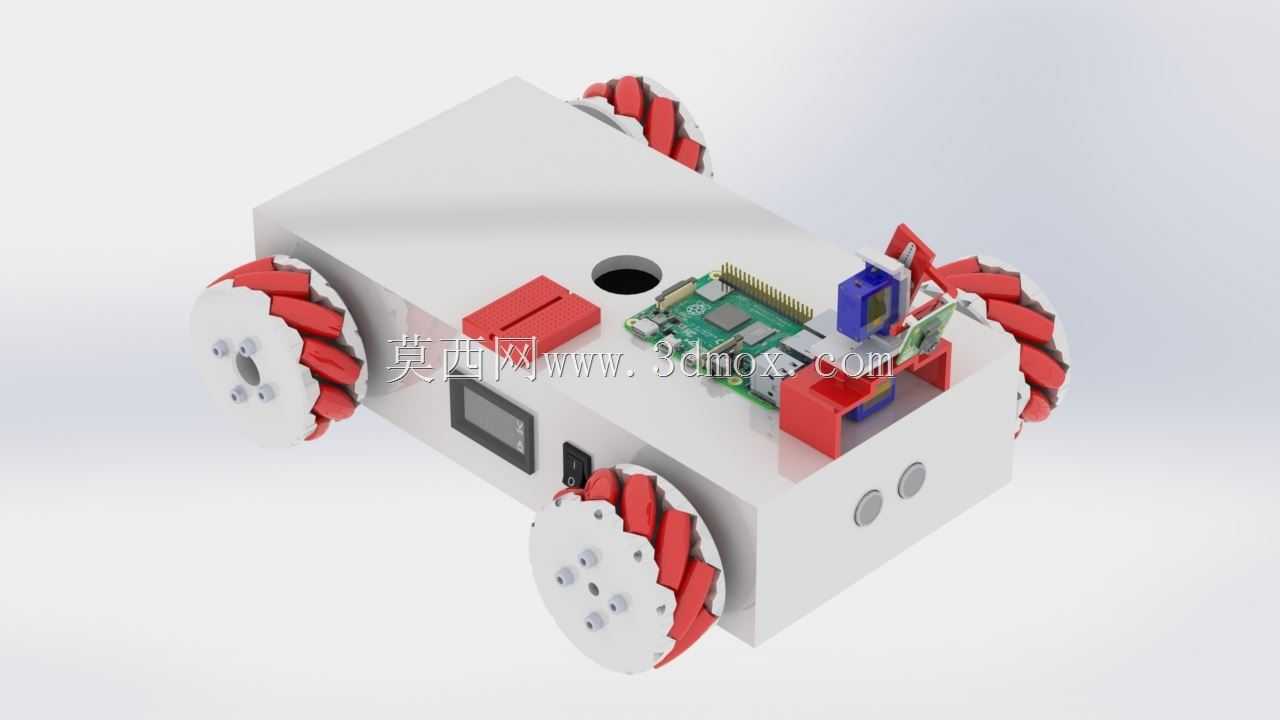

这款麦克纳姆轮移动平台的结构设计，核心围绕实验室环境下的自主移动需求展开，区别于常规差速轮式底盘，四个麦克纳姆轮的辊子夹角采用标准45度布局，可实现零半径转向、横向平移、斜向移动等全向运动能力，适配狭窄实验通道内的灵活走位需求，无需预留传统轮式底盘的转弯半径空间。从安装边界来看，底盘主体采用方形盒式结构，上层预留的安装平面可直接固定树莓派主控板、摄像头模组，侧面预留的开孔对应电源开关、显示屏、供电接口的安装位，四个轮组的安装座与底盘主体采用一体化定位设计，轮组外缘超出底盘侧边的尺寸控制在合理范围，避免运动过程中轮组与周边障碍物发生剐蹭，同时保证底盘整体重心落在四轮支撑面中心，高速平移时不会出现侧倾风险。在功能设计层面，该平台搭载的摄像头模组可配合视觉算法实现车道线识别，保持在预设路径内行驶，即使脱离视觉反馈，也可通过单独控制各轮转速实现基础全向移动，适配无标识环境下的遥控操作需求。设计过程中针对轮组与主控的电磁干扰问题做了结构避让，主控安装位置与电机驱动模块预留了足够的隔离空间，减少电机运转时的电磁干扰对主控信号的影响；底盘内部预留的电池仓空间可适配常规锂电池组，供电线路的走线槽沿底盘内壁布置，避免运动过程中线路与轮组传动部件发生干涉。从实际应用场景出发，这类全向移动底盘除了用于高校控制类实验教学，还可拓展为车间物料转运小车、室内巡检机器人的基础载体，上层可根据需求加装机械臂、传感器模组等拓展部件，底盘的安装孔位采用通用间距设计，可兼容多数标准工控配件的安装需求，无需额外打孔改造。轮组的辊子采用耐磨材质设计，适配室内平整地面、环氧地坪等常见实验与车间地面环境，长时间运行不会出现过度磨损，底盘底部预留的测距传感器安装位，可后续加装避障模块实现自主避障功能，整体结构的模块化程度较高，各部件拆分便捷，便于后期维护与部件更换。
