80mm孔径开口式主轴固定支撑座

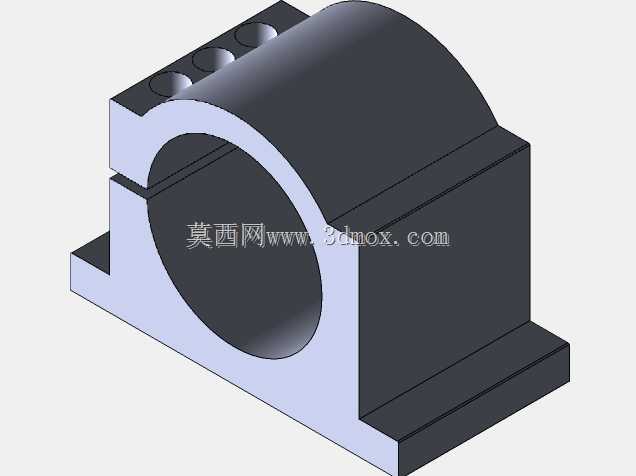

这款开口式主轴支撑座，核心适配80mm外径的主轴类回转部件，在非标自动化设备、小型加工专机、输送线动力端改造场景中十分常用，主要承担主轴的径向承载与轴向定位作用，避免主轴运转过程中出现径向窜动、安装偏移的问题。从结构设计来看，采用上半圆弧抱紧、侧边开槽张紧的结构形式，顶部预留三个锁紧螺纹孔，安装时锁紧螺丝即可让开口槽产生微量形变，抱紧穿入内孔的主轴，相比整体式轴座，这种结构不需要从轴端穿装，可在轴的任意位置完成固定，现场装配调整的灵活度更高，尤其适合后期设备改造、主轴位置需要反复调试的工况。

尺寸边界上，支撑座总长度为150mm，底部安装基面宽度78mm，总高度70mm，底部安装边厚度15mm，开口槽的壁厚为12mm，底部安装边厚度18mm，安装时可根据这些尺寸预留安装空间，底部的平直基面可直接贴合设备安装板，通过侧边的安装孔完成锁固，不需要额外加工适配垫块。设计过程中重点考虑了抱紧力与安装刚性的平衡，开口槽的宽度经过反复校核，既保证锁紧时能产生足够的抱紧力避免主轴打滑，又不会因为形变量过大导致内孔失圆、影响主轴的回转精度，内孔的粗糙度要求控制在Ra1.6以内，保证与主轴外径的贴合面积足够，减少应力集中。

实际选型使用时，需要注意适配的主轴外径公差，建议配合h6公差的光轴使用，锁紧螺丝的扭矩需要控制在合理范围，避免扭矩过大导致座体开裂，或者扭矩不足导致抱紧力不够出现主轴移位。这类支撑座常被用在小型钻孔主轴、打磨主轴、输送线主动辊的固定场景，相比带座轴承的结构，这种一体式夹紧座的刚性更强，能承受更大的径向切削力，适合有一定负载的回转部件固定，安装时需要保证座体内孔的轴线与传动部件的轴线同轴度误差控制在0.02mm以内，避免主轴运转时出现别劲、发热的问题。
