30mm规格侧吹式鼓风散热风扇结构

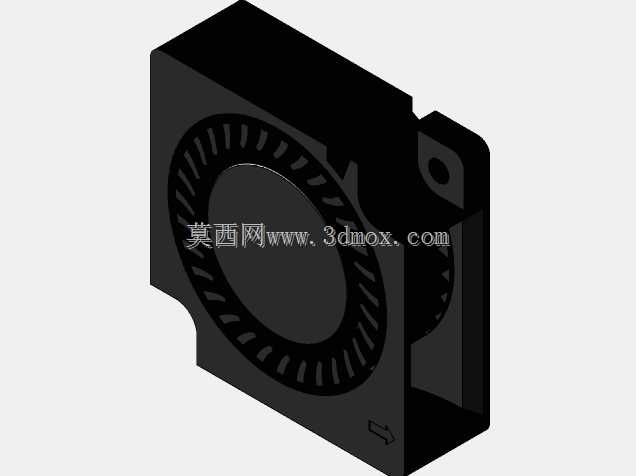

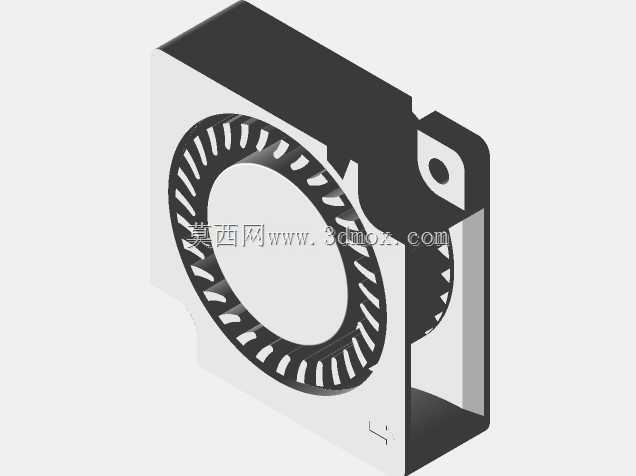

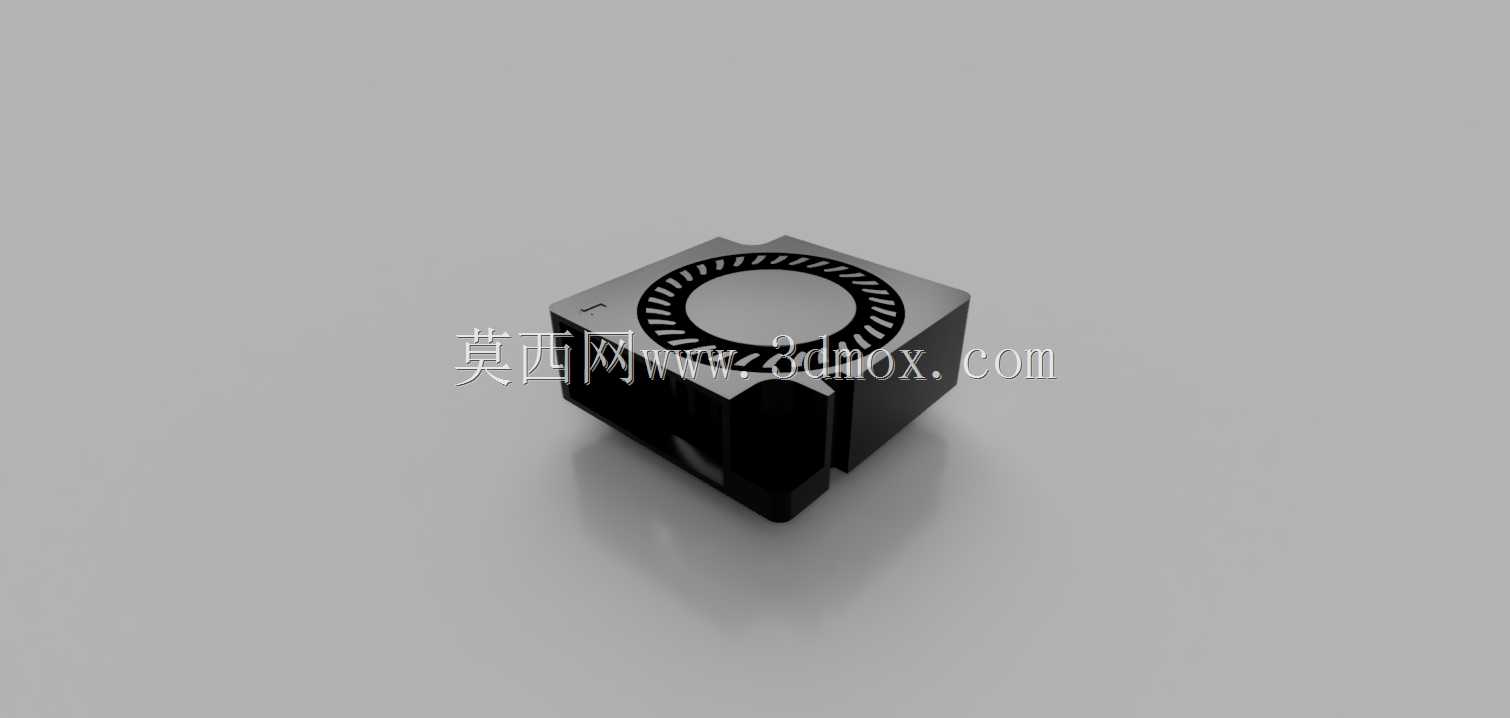

在紧凑型电子设备的热管理设计中，小尺寸侧吹鼓风风扇是解决高集成度热源散热需求的核心部件，这类30mm级别的离心式鼓风结构，常被应用在ITX主板CPU散热模组、轻薄型工业控制板卡、便携检测仪器、嵌入式计算终端的狭小安装空间内，区别于常规轴流风扇的直吹风道，侧吹结构能够在有限的堆叠高度内完成90度转向的气流输送，适配鳍片式散热片的横向风道设计，避免气流直吹造成的局部紊流与风压损耗。从结构设计逻辑来看，这款鼓风风扇采用方形外框搭配内置离心叶轮的布局，外框的安装边预留了标准的螺孔定位位，整体外形尺寸控制在30×30×10mm的边界内，安装时不需要额外占用板卡上方的垂直空间，能够紧贴PCB板表面布置，适配1U及以下厚度的紧凑型设备装机需求。叶轮部分采用前倾式多叶片设计，叶片沿圆周均匀排布，进风区域设置在风扇正面的圆形开孔处，气流从正面进入叶轮腔室后，在离心力的作用下沿侧方的出风口定向导出，能够在低转速下输出相对集中的风压，直接吹向贴合在出风口侧的铝制散热鳍片，将CPU、功率芯片等热源传导到鳍片上的热量快速带走。在实际选型适配过程中，这类小尺寸鼓风机的安装边界需要重点关注三个维度：首先是外框的平面定位公差，方形外框的侧边需要与散热鳍片的进风侧完全对齐，避免出现漏风间隙导致风压损失；其次是出风口的高度匹配，风扇出风面的高度需要与鳍片的进风高度完全重合，保证气流能够全部穿过鳍片间隙形成有效换热；最后是进风侧的预留空间，风扇正面的圆形进风区域需要预留至少2mm的无遮挡空间，避免进风受阻造成风量衰减。从功能特性上看，这款鼓风结构的设计充分考虑了紧凑型电子设备的装机限制，外框采用一体化注塑成型的结构，叶轮与外框之间的间隙控制在极小范围内，减少了叶轮转动时的回流损耗，同时方形的外框结构相比圆形风扇更便于在PCB板上做定位固定，不需要额外设计复杂的固定支架，直接通过自攻螺丝或者双面导热胶即可完成安装固定。在日常的结构设计工作中，这类小尺寸鼓风风扇的三维模型能够直接导入整机装配环境中，提前验证风道走向、安装干涉、与周边电容、接口等元器件的距离关系，避免在样机打样阶段才发现安装空间不足、风道被遮挡等问题，大幅缩短紧凑型散热方案的开发周期。针对不同的散热功率需求，这类30mm规格的鼓风机还可以通过调整叶片数量、叶轮曲率来匹配不同的风压风量曲线，在低功耗嵌入式场景下可以选用低转速版本降低运行噪音，在高功耗便携计算设备场景下可以选用高转速版本提升散热能力，而统一的30×30×10mm安装尺寸能够保证不同性能版本的风扇可以直接互换，不需要修改整机的结构固定设计，提升了平台化设计的通用性。
