带SMA天线接口的NRF24L01无线收发模块

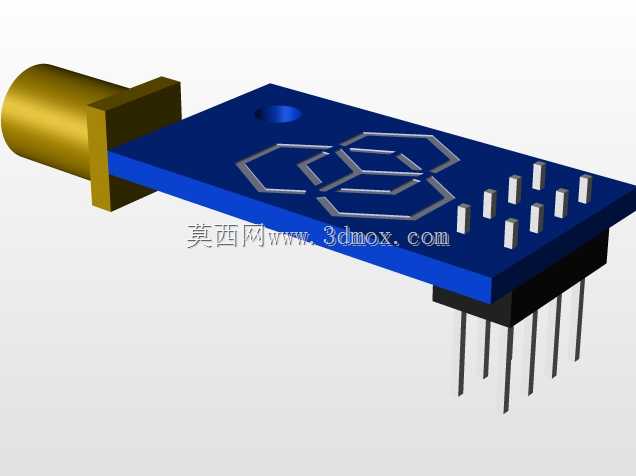

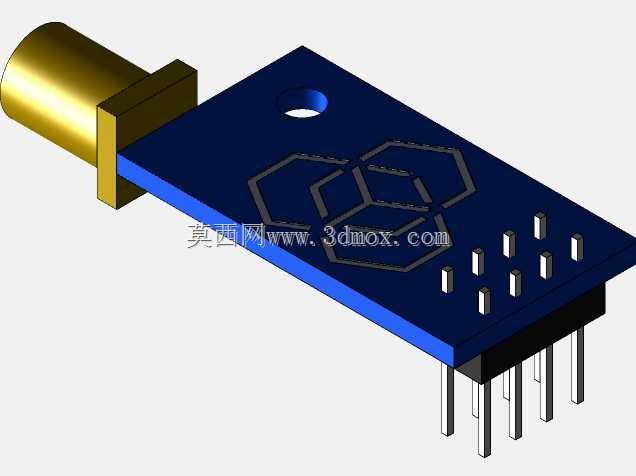

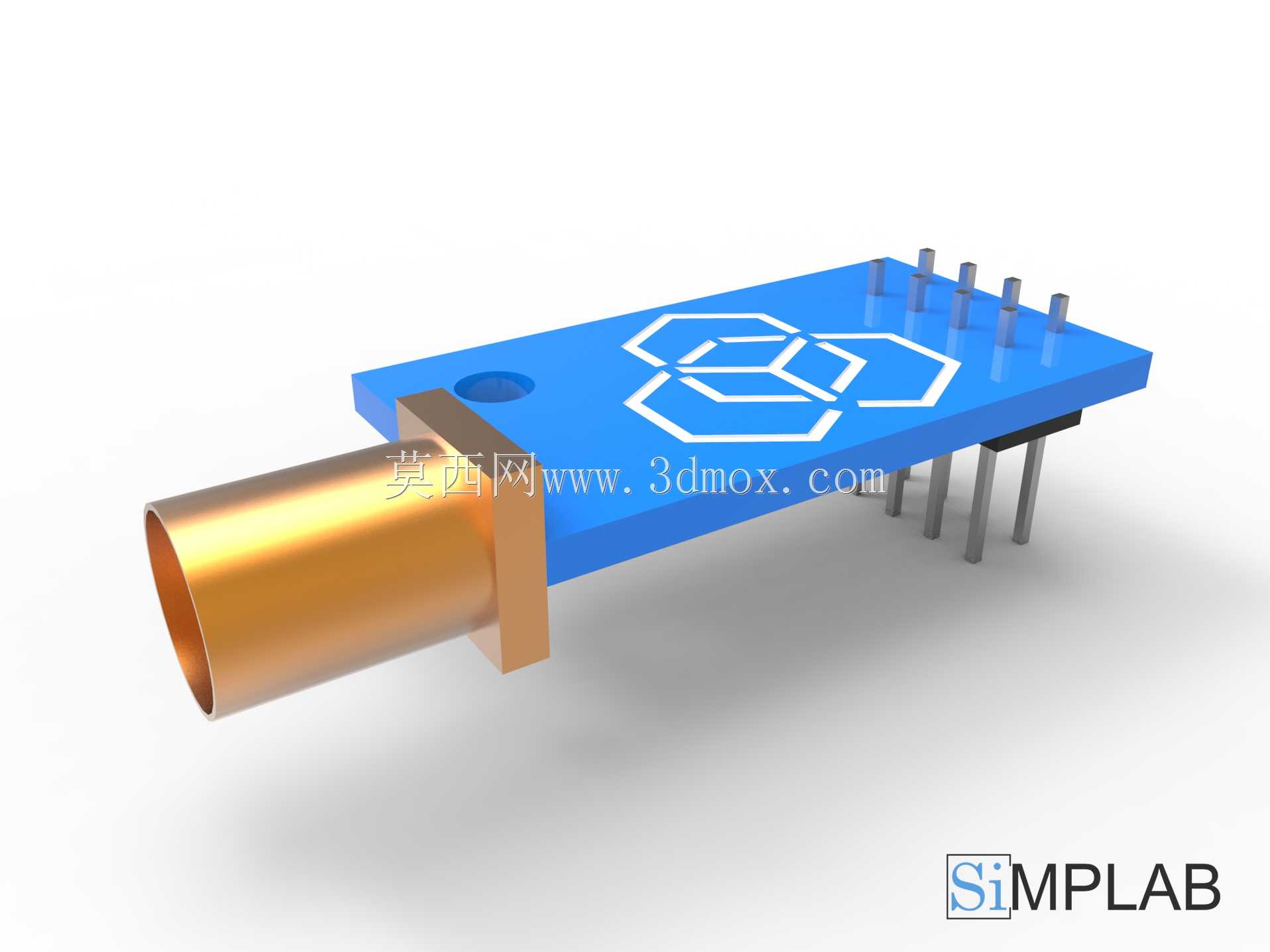

　　在短距离无线数据传输场景中，这类带外置天线接口的射频收发模块是嵌入式开发、工业传感组网里的常用核心部件，日常做物联网节点搭建、小型设备无线改造时经常会用到。模块主体采用蓝色FR-4玻纤电路板作为基材，板载集成射频处理芯片与外围匹配电路，板端一侧引出标准2.54mm间距排针，可直接插接在面包板或者对应引脚的开发板底座上，排针引脚包含电源、地、数据收发、片选、中断等功能定义，适配主流单片机的IO口电平逻辑，无需额外做电平转换即可完成硬件对接。板端另一侧固定SMA-K型同轴天线座，搭配外置铜质镀金SMA接头棒状天线，相比板载PCB天线能大幅提升信号收发增益，开阔环境下有效传输距离可覆盖数十米范围，

　　穿墙传输时的信号衰减也比板载天线方案低很多，适合在车间设备状态采集、智能家居节点组网、小型机器人无线遥控这类对传输稳定性有要求的场景使用。设计时需要注意安装边界，模块整体电路板为矩形结构，天线座突出板边一定长度，排布周边结构件时要预留足够的天线转动空间，避免金属结构件遮挡天线造成信号屏蔽；排针焊接位置要保证与板边平行，插接时受力均匀，避免长期使用后排针虚焊脱落。板上预留的固定孔位可配合M2规格铜柱完成模块在设备壳体内的固定，安装时要注意模块与周边大功率电路的间距，避免电源纹波干扰射频电路的正常工作。电路层面做了阻抗匹配设计，射频走线全程做50欧姆阻抗控制，天线座下方做净空处理，减少板上信号对射频通路的串扰，电源引脚旁布置滤波电容，

　　可滤除供电端的高频杂波，保证模块在复杂供电环境下也能稳定完成数据收发，不会出现丢包、断连的情况。实际选型使用时，可根据安装空间选择直插或者加装排母的安装方式，天线可根据传输距离需求更换不同增益的SMA接口天线，适配不同的组网场景要求。
