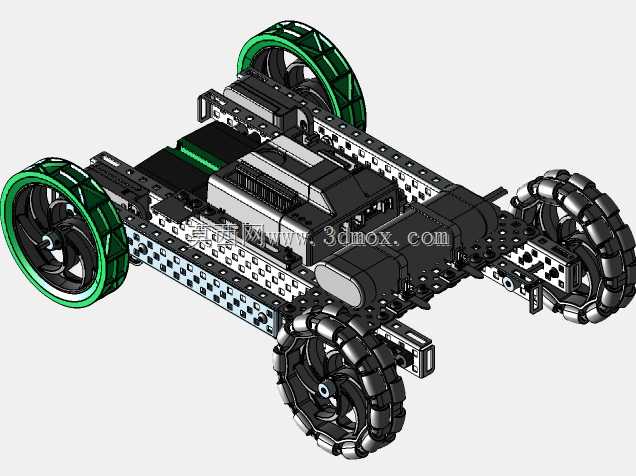

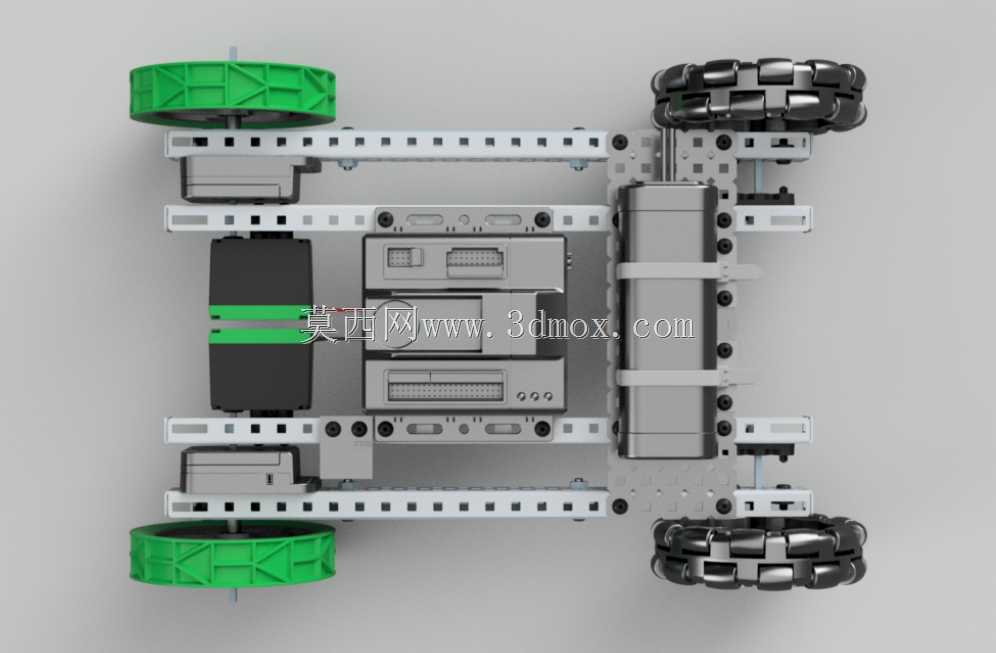

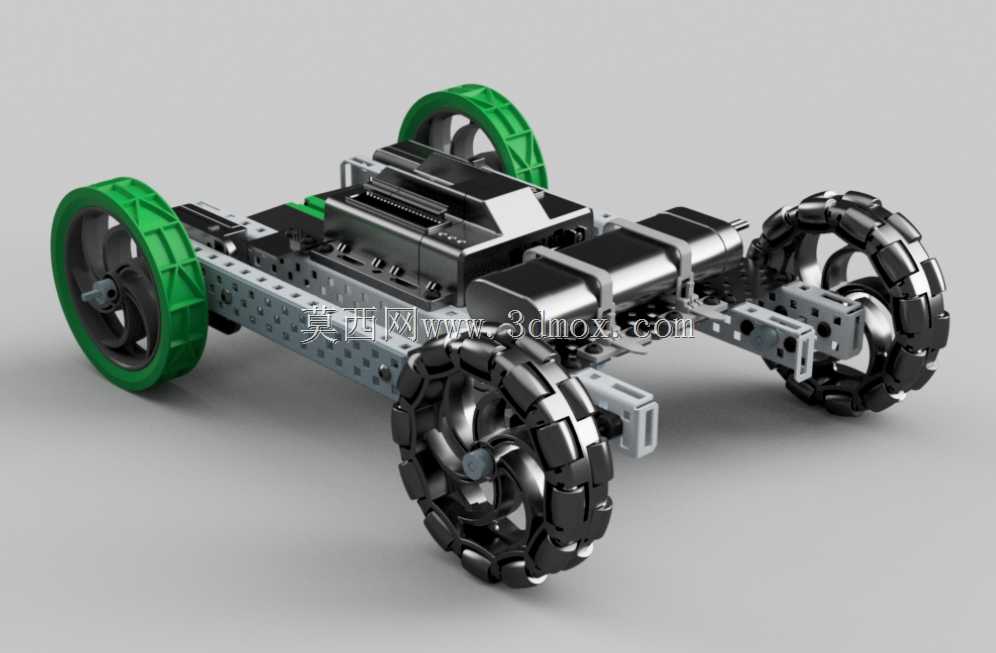

VEX-EDR四轮轮式机器人机械结构

该轮式移动平台主要面向机器人教学实训、青少年机器人竞赛以及算法验证场景搭建，可作为各类移动机器人算法测试的硬件载体，也可直接适配VEX体系的竞赛任务需求，完成场地巡线、物体搬运、路径规划等典型竞赛与实训任务。结构设计上采用孔位标准化的铝型材搭建主体框架，框架上的等距安装孔可灵活拓展各类传感器、执行机构与功能附件，无需额外定制加工连接件，就能快速调整组件安装位置，适配不同的任务载荷需求。底盘采用四轮布局，其中两个驱动轮搭配高摩擦力橡胶轮缘，负责提供行进动力，另外两个万向轮随动转向，兼顾直行稳定性与转向灵活性，轮组安装位置预留了足够的离地间隙，可适应竞赛场地常见的小幅起伏、接缝落差等路况，避免行进过程中出现卡滞、底盘剐蹭地面的问题。动力组件采用模块化安装设计，电机与驱动轮之间通过标准传动件连接，传动路径短，动力损耗小，电机安装座预留了调节间隙，可快速调整传动张紧度，也方便后期维护更换电机或轮组。电气元件全部集成在底盘中部的安装区域，电池、主控板、驱动模块分层布置，走线沿框架内侧的线槽排布，既避免运动过程中线缆被轮组剐蹭，也能降低电磁干扰对控制信号的影响。整体结构的安装边界充分考虑了VEX竞赛的尺寸规则限制，长宽高尺寸符合常规竞赛项目的机身尺寸要求，无需额外裁剪结构件就能满足参赛的尺寸规范。设计过程中优先采用标准化的拼接结构，所有连接点均采用通用紧固件固定，拆解重组难度低，使用者可根据不同的任务需求快速更换轮组、加装机械臂、传感器等拓展组件，无需重新设计主体底盘。底盘的重心布置在几何中心偏下位置，电池等较重的组件全部安装在底层框架上，降低整机重心，避免急转向、启停过程中出现侧翻问题，同时框架上预留了多组配重安装位，可根据搭载的载荷重量调整配重位置，进一步提升行进稳定性。轮组的安装同轴度经过反复调校，驱动轮的转动轴线保持平行，避免行进过程中出现跑偏、轮胎偏磨的问题，万向轮的安装高度略低于驱动轮1-2mm，保证四个轮子都能可靠接触地面，不会出现悬空打滑的情况。
