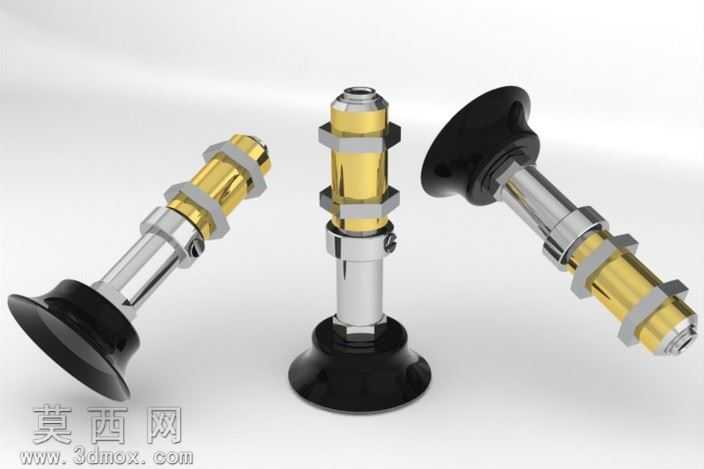

自动化生产线用气动真空吸夹持器结构

本作品为适配自动化生产线物料拾取场景设计的气动吸夹持器三维模型，建模过程严格遵循气动执行元件的实际装配逻辑，先通过基准轴与基准面搭建整体装配骨架，将整体结构拆分为真空吸盘、活塞杆段、缸筒主体、锁紧螺母、气路接头五个独立建模单元逐一构建。建模时针对吸盘部分采用柔性橡胶材质的视觉表现，通过曲面放样、边缘圆角处理还原橡胶吸盘的唇边密封结构，保证吸盘与被吸附工件接触时的密封形态符合实际气动原理；金属结构部分区分两种材质表现，活塞杆与锁紧螺母采用抛光不锈钢材质，设置高反射度金属材质参数，还原机加工金属件的光洁表面质感，缸筒部分采用黄铜材质，调整金属粗糙度参数呈现黄铜特有的暖调金属光泽，不同材质的分区渲染清晰区分各部件的功能属性。结构设计上采用双螺母锁紧的安装结构，可通过调整两个锁紧螺母的相对位置，灵活调整吸持器的安装高度与伸出行程，适配不同工位的拾取高度需求；气路接口设置在缸筒尾部，符合常规气动回路的布管逻辑，内部气道做等径通孔设计，保证真空负压的传导效率，避免气路压损影响吸持力。设计过程中充分考虑自动化场景的使用需求，整体结构做轻量化处理，在保证结构强度的前提下缩减缸筒壁厚，降低吸持器自身重量，减小机械臂移动时的负载；吸盘与活塞杆采用快拆式连接结构，可根据被拾取物料的材质、重量、表面形态更换不同尺寸、不同材质的吸盘，拓展产品的适用场景。渲染阶段采用三点布光方案，主光从侧上方打亮主体结构，突出金属部件的反光层次与橡胶吸盘的哑光质感，辅光弱化结构阴影，补光勾勒部件轮廓，最终呈现的模型清晰展示各部件的装配关系与外形特征，可直接用于自动化方案的布局演示、气动回路的配套选型参考，也可作为同类气动元件设计的结构参考模板，还原了气动吸持器从安装固定、气路连接到执行吸持动作的完整结构逻辑。
