自平衡单轮车辆用铝合金踏板支撑构件

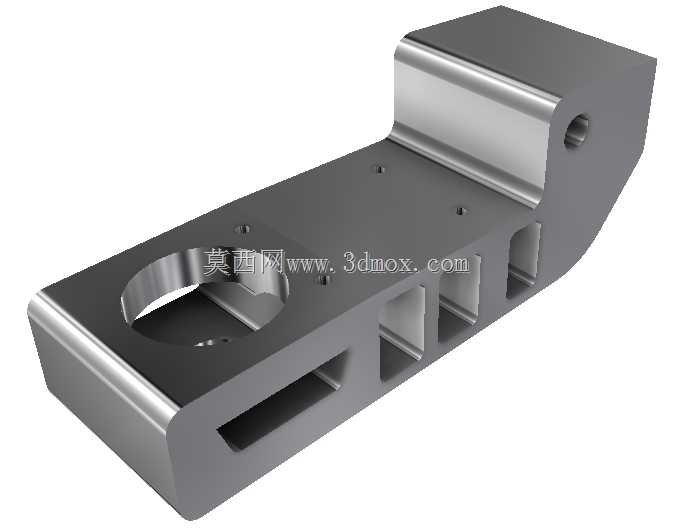

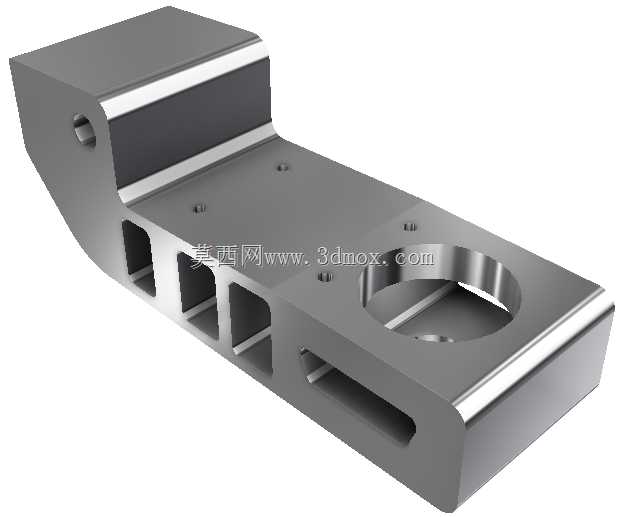

该踏板支撑构件主要应用于14英寸轮径的自平衡单轮代步车辆，作为驾乘人员脚部承载与车体结构连接的核心受力件，直接决定骑行过程中的脚部支撑稳定性与结构可靠性。从实际使用场景来看，自平衡单轮车辆在日常通勤、短途接驳过程中，需要频繁应对路面颠簸、急加速急减速、转向侧倾等复杂工况，踏板支架既要承受驾乘人员的全部体重载荷，还要传递轮组与车体之间的动态作用力，因此结构设计上充分考虑了载荷分布与轻量化的平衡。构件整体采用L型异形布局，一侧为与轮组侧架对接的竖直安装面，预留的横向通孔用于穿设锁紧销轴，可实现与轮组侧支撑结构的快速定位装配，安装面贴合区域做了精加工处理，保证装配后无旷量，避免长期使用出现连接松动。水平承载面为驾乘人员脚部的放置区域，表面预留了多个螺纹安装孔位，可用于固定防滑踏板垫或者限位挡块，防止骑行过程中脚部滑脱。结构内部采用了多腔式镂空减重设计，在不降低整体结构刚度的前提下，大幅削减了构件自身重量，契合代步车辆轻量化的设计需求；侧面预留的大尺寸圆形通孔一方面可用于穿设车体内部的线束或者传动杆件，另一方面也能进一步降低结构重量，同时减少材料用量控制制造成本。构件的边角位置均做了圆弧过渡处理，避免应力集中，在长期交变载荷作用下不易出现疲劳开裂；外露的棱边做了倒角处理，避免装配和使用过程中划伤操作人员或者骑行者。从安装边界来看，竖直安装面的销轴孔中心到水平承载面的垂直距离匹配14英寸轮组的轮轴高度，保证踏板面处于合理的离地间隙，既不会因为离地过低导致过坎时剐蹭路面，也不会因为离地过高影响骑行时的重心控制。水平承载面的长度和宽度尺寸符合成年人脚部放置的人机工程学要求，双脚站立时留有足够的调整空间，适配不同身高体重的驾乘人员使用。材质选用铝合金材料，兼顾结构强度与轻量化需求，同时具备不错的抗腐蚀性能，能够适应户外雨天、潮湿环境下的使用要求，不易出现锈蚀失效的问题。
