现代索纳塔车窗升降驱动电机结构

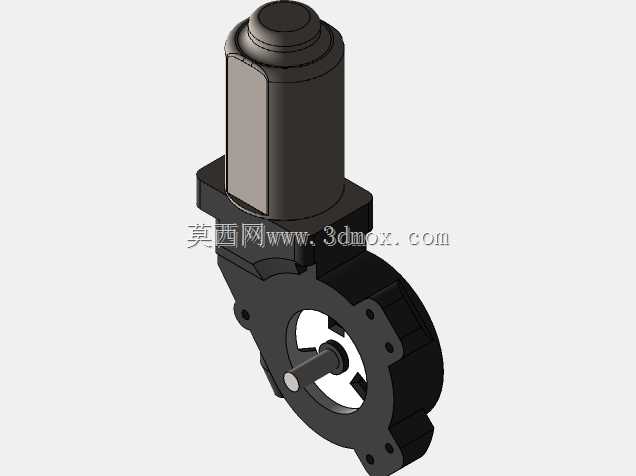

这款车窗驱动电机是乘用车车门玻璃升降系统的核心执行部件，日常装车场景下嵌入车门内饰板与钣金腔体之间，直接承接玻璃升降器的动力输入需求，负责将电能转化为扭矩输出，驱动玻璃沿导槽完成上升、下降的往复动作，同时要适配车门内部狭窄的安装空间，耐受车门开关振动、高低温环境变化、雨水潮气侵蚀等复杂工况。从结构设计来看，该电机采用直流驱动主体搭配蜗轮蜗杆减速机构的集成布局，驱动段为柱状封闭壳体，内部排布电枢、磁瓦等核心电磁部件，输出端通过带安装孔位的扇形法兰与升降器支架对接，输出轴直接啮合升降器的传动齿扇，这种集成式减速结构可以在有限体积内放大输出扭矩，匹配玻璃升降所需的推力，同时自带的自锁特性可以在电机断电后锁止输出轴，避免玻璃受外力出现自行滑落的问题。设计阶段首先要卡准车门内部的安装边界，电机整体的外轮廓不能与车门钣金、玻璃导轨、门锁机构、音响喇叭等周边部件产生运动干涉，法兰上的三个安装孔位严格对应升降器支架的定位点，保证装配时无需额外调整即可完成对位，输出轴的伸出长度与齿形参数完全匹配升降器齿扇的啮合要求，避免出现啮合间隙过大导致的升降抖动、或是间隙过小引发的卡滞异响。电机壳体的密封结构做了针对性优化，壳体拼接处、输出轴端都设置了密封结构，阻挡车门内部的冷凝水、灰尘进入电机内部，延长部件的使用寿命；接线端的布局朝向车门内侧的线束走线通道，方便整车线束对接，避免线束弯折磨损。在功能特性上，该电机的输出扭矩经过标定，既可以平稳带动玻璃完成全行程升降，也能在玻璃升到顶、降到底的极限位置时承受堵转载荷，配合整车的防夹控制逻辑，还能在玻璃上升过程中遇到障碍物时及时反转，提升使用安全性。实际选型匹配时，这款电机的安装点位、输出参数完全适配对应车型的车门升降系统，无需对车门钣金或升降器支架做额外修改即可直接替换，结构建模时还原了所有安装孔位、轴伸尺寸、壳体轮廓的细节，可直接用于车门系统的装配干涉检查、维修配件的测绘参考，也能作为同类车窗驱动电机设计的结构参照，帮助设计人员快速把握车载小功率驱动电机的集成布局思路，平衡动力输出、安装空间、环境耐受等多方面的工程需求。
