Robocup青少年自动足球竞技机器人结构设计

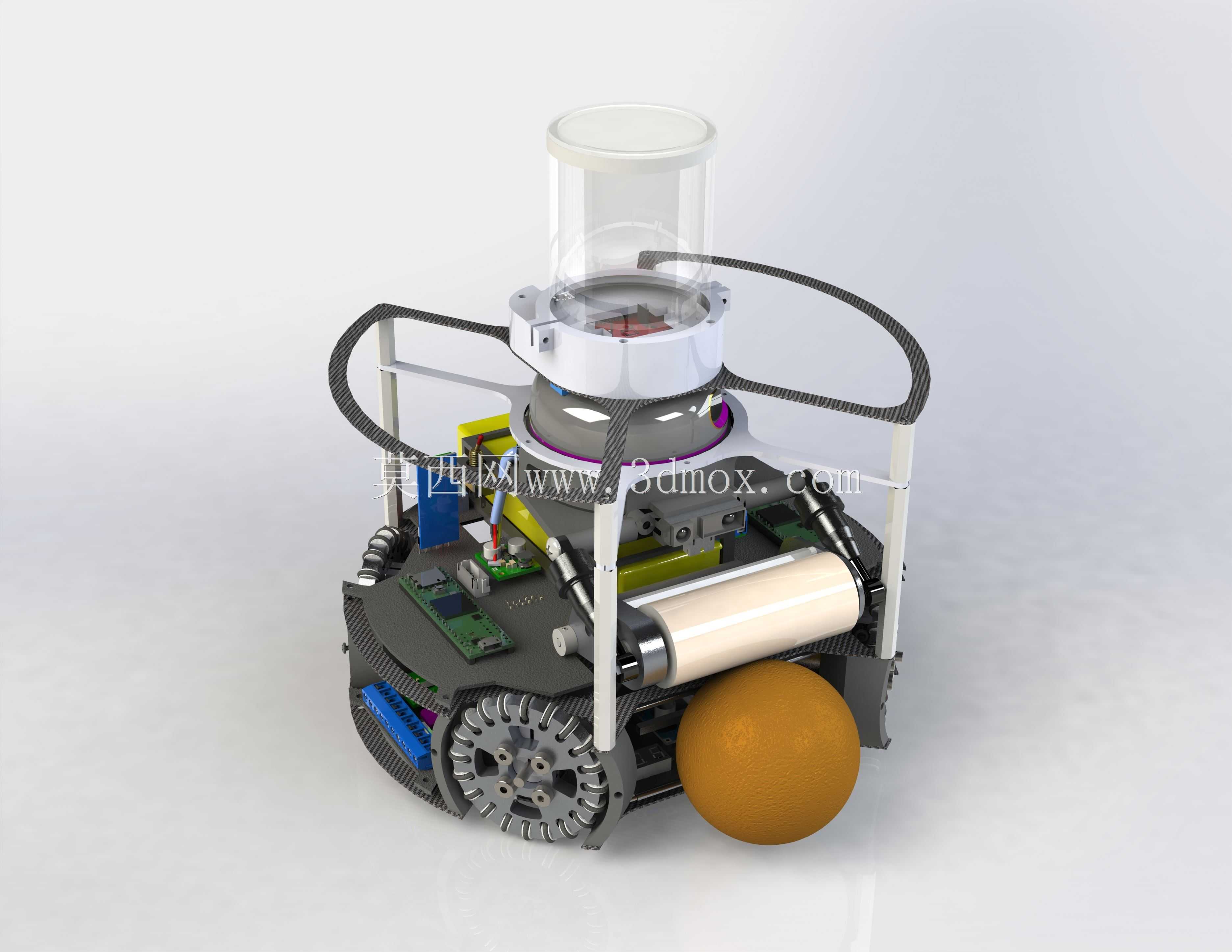

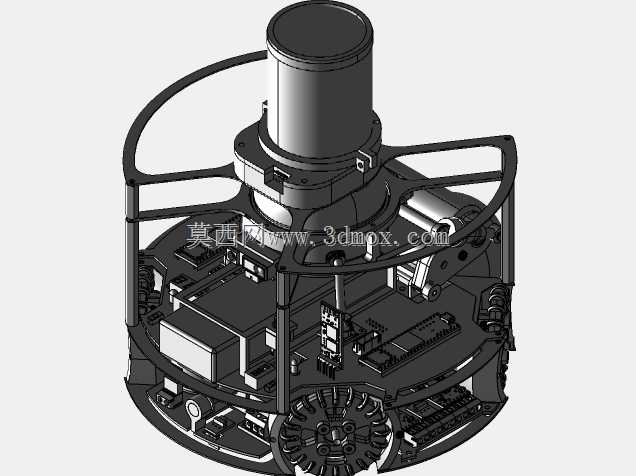

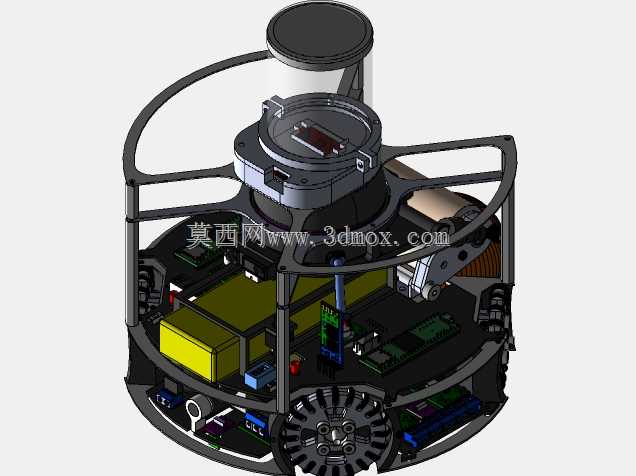

这款面向Robocup青少年赛事的自动足球机器人，核心服务于青少年机器人竞技赛事场景，可在标准小型组足球赛场内完成自主控球、带球推进、射门得分、协同防守等全流程竞技动作，适配赛事规则下的全自主对抗需求，无需人工遥控介入即可完成赛场决策与动作执行。从结构设计逻辑来看，整机采用分层堆叠式布局，最底层为全向移动行走层，搭载多组全向轮组配合独立驱动单元，可实现赛场平面内任意方向的平移、原地转向动作，完全满足足球竞技中快速变向、急停急转的移动需求，轮组安装位置经过重心配平计算，确保高速移动、带球碰撞时不会出现侧翻问题，底盘边缘设置碳纤维材质防撞围架，可吸收对抗过程中的碰撞冲击力，保护内部核心电路与驱动部件不受损坏。中层为功能执行层，集成了控球辊组、击球机构与核心控制电路，前置的从动控球辊采用柔性防滑材质包覆，可在机器人移动过程中持续贴合足球表面，将球稳定控制在机身前方可控范围内，避免带球过程中丢球；击球机构采用弹性蓄能式设计，可根据赛场决策调整击球力度，完成短传配合与大力射门的不同动作需求，所有执行部件的安装位置都预留了足够的调节余量，可根据实际赛场调试情况调整辊组高度、击球行程，适配不同磨损程度的比赛用球。顶层为感知与标识层，设置透明防护罩容纳视觉识别传感器，可实时采集赛场内的足球位置、对方机器人位置、场地边界线信息，为上层决策系统提供数据支撑，顶部的标识区域可粘贴不同队伍的识别色标，方便赛事裁判系统与对方机器人识别队伍身份。整机安装边界严格控制在赛事规则限定的尺寸范围内，所有外凸部件均做圆角处理，避免对抗过程中对其他参赛机器人造成结构性损坏，走线全部隐藏在层间支撑柱内部，既避免移动过程中线缆剐蹭赛场地面或其他设备，也让整机结构更加整洁，方便日常调试与部件更换。在实际赛事应用中，该结构可快速完成电池更换、部件检修，单块电池可支撑单场完整赛事的运行需求，模块化的层间设计也方便参赛队伍根据自身技术方案调整感知模块、执行模块的配置，适配不同级别的赛事竞技需求。
