FTC竞赛用多轮带传动概念驱动机构

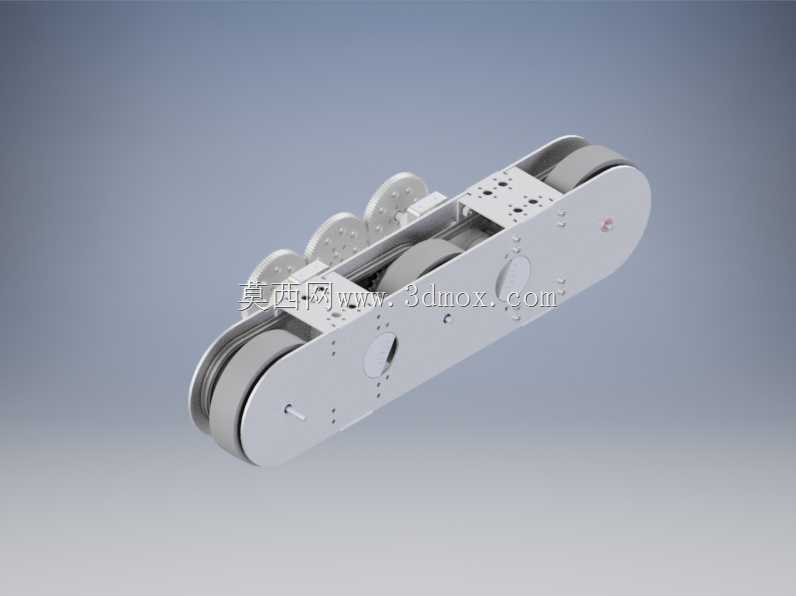

该驱动模组是面向青少年机器人竞赛场景开发的行走执行单元，核心采用同步带传动架构，主体框架采用一体式铣削成型的铝合金板材搭建，整体呈长条形扁平布局，可直接嵌入竞赛机器人的底盘安装位，无需额外设计转接支架。从实际应用场景来看，这类驱动单元主要适配FTC赛事中需要兼顾越障能力与平面移动灵活性的机器人构型，模组一端集成驱动轮组，另一端沿框架延伸方向布置多组随动支撑轮，配合外侧包覆的高摩擦系数同步履带，可在赛事场地的泡沫垫、斜坡、障碍台等不同接触面保持稳定抓地力，避免轮式驱动常见的打滑、卡滞问题。设计思路上，模组将驱动电机的安装位内置于框架中部的镂空区域，电机输出轴通过同步带轮将动力传递至两端的主动辊，带动整条履带循环运转，这种中置动力的布局能让模组整体重心落在几何中心附近，减少单侧负载带来的传动偏载，同时框架上预留的多组规则安装孔位，可兼容不同功率的直流减速电机安装，也能根据赛事规则调整支撑轮的数量与排布间距，适配不同的底盘离地间隙需求。从安装边界来看，模组整体厚度控制在较小范围内，框架侧面的安装孔采用统一的孔距标准，可直接与竞赛机器人常用的铝型材搭建体系对接，不需要额外加工定制连接件；外露的传动带张紧结构布置在框架端部，日常维护时只需松开端部的锁紧螺丝即可调整履带张紧度，不需要拆解整个模组框架。功能特性方面，多组随动支撑轮沿履带内侧均匀排布，能分散履带受到的地面冲击，避免硬质障碍磕碰导致履带脱轨，同时框架上预留的传感器安装位可直接加装灰度传感器、碰撞开关等赛事常用检测元件，不需要额外设计安装支架。在实际赛事使用中，这类驱动模组的直行稳定性优于普通单轮驱动结构，转向时可通过两侧模组的差速控制实现小半径转弯，配合外侧履带的抓地特性，能完成攀爬斜坡、跨越凸台等常规轮式结构难以实现的动作，模组的一体式框架结构也能承受赛事中的频繁碰撞，减少传动部件移位导致的故障概率。
