微型S型拉压力称重测力传感结构

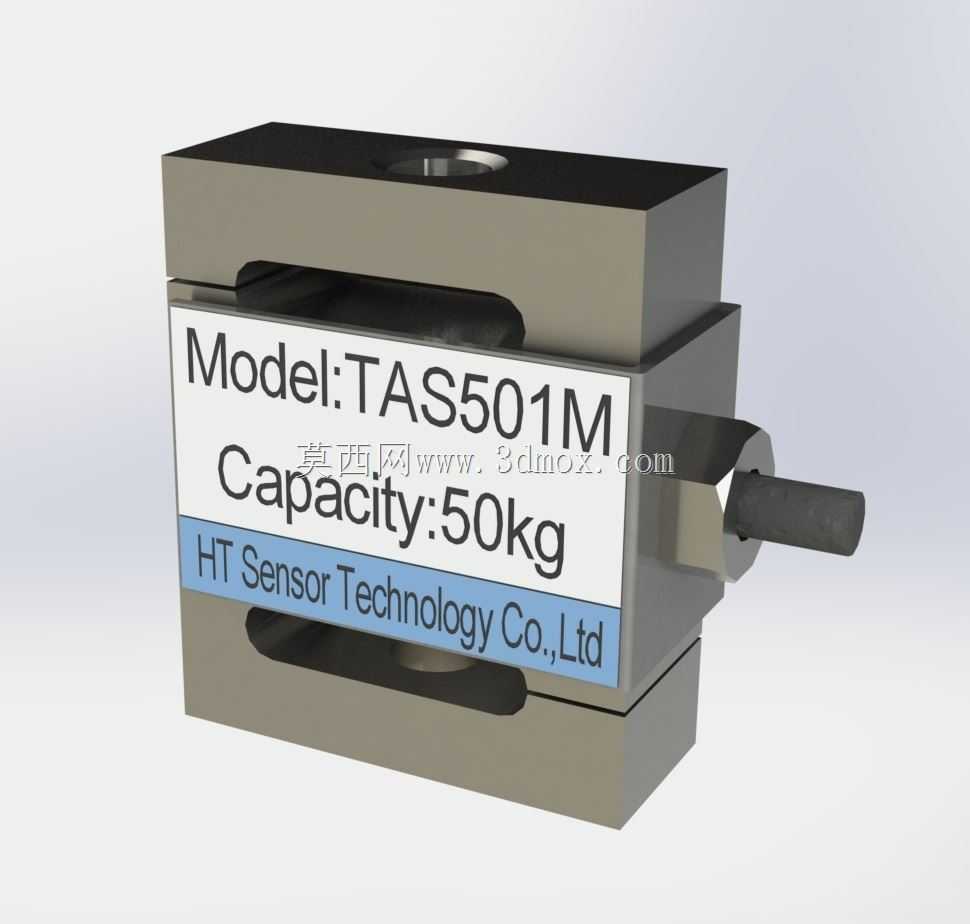

这款微型S型测力结构，核心采用应变式测量原理，可覆盖最高50kg量程范围内的轴向拉压双向载荷检测，在小量程测力场景中适配性极强。从实际应用场景来看，这类结构常被嵌入小型自动化装配线的压装工位，用来实时监测压头的压合出力，避免压装力过大损坏精密电子元器件；也可集成在小型包装设备的称重模块中，完成小包装物料的在线检重，剔除重量不合格的分装产品；在实验室小型材料测试工装里，它也能作为力反馈单元，配合加载机构完成薄型材料、微型连接件的拉伸、压缩力学性能测试。

从功能特性上看，S型的整体结构天然具备拉压双向受力的自对中特性，相比悬臂梁式测力结构，它能大幅降低偏载带来的测量误差，不需要额外设计复杂的导向对中机构就能保证力的传递同轴度。微型化的尺寸设计，让它可以安装在空间极其紧凑的设备内部，不会占用过多安装空间，适配小型化设备的集成需求。出线端采用侧置横向出线的设计，线缆走向可顺着设备侧壁排布，不会和周边的运动部件产生干涉，也避免了垂直线缆在设备运行过程中被拉扯损坏的风险。

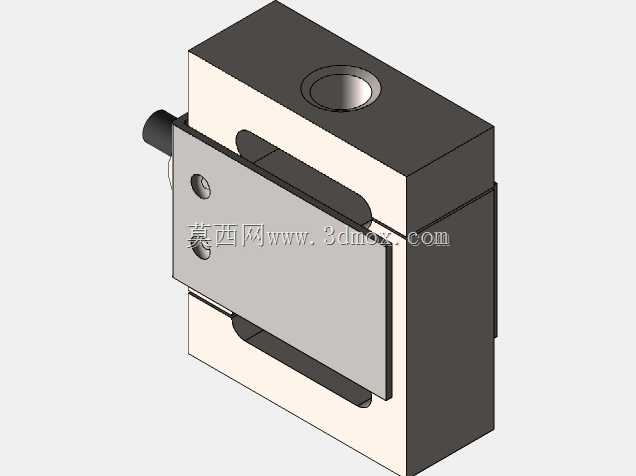

设计思路上，整体弹性体采用一体式加工成型，中间的应变区做了对称的镂空减薄处理，既保证了受力时应变区的形变均匀性，让粘贴在该区域的应变片能准确捕捉到载荷带来的微形变，又通过上下两端的实体安装块保证了整体结构的刚性，避免过载时弹性体出现不可逆的塑性变形。上下安装端面各预留了标准内螺纹孔，可直接通过螺纹连接件和被测载荷端、固定基座连接，不需要额外设计定制转接件，降低了集成安装的复杂度。

安装边界方面，这类微型S型结构安装时需要保证上下连接螺杆的同轴度误差控制在合理范围内，避免额外的弯矩作用在弹性体上影响测量精度；安装面需要保证一定的平面度，避免紧固后弹性体受到附加的安装应力；周边需要预留足够的线缆弯折空间，保证出线端的线缆不会被过度弯折导致线芯断裂。同时在选型适配时，需要根据实际工况的最大载荷预留1.2到1.5倍的量程余量，避免瞬时冲击载荷超出结构的测量上限，损坏内部应变片。
