FTC机器人用四英寸全向轮结构设计

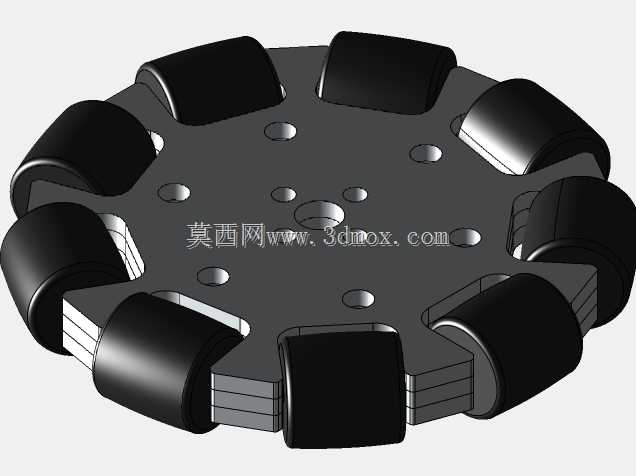

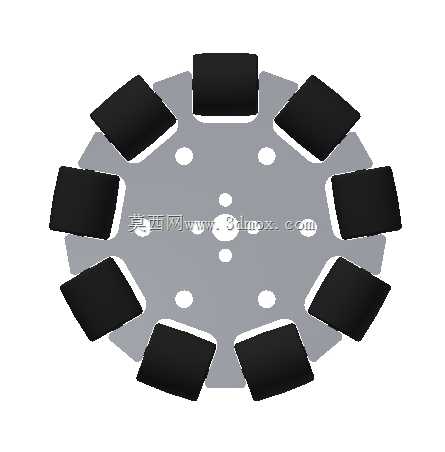

这款全向轮主要面向小型竞技类移动机器人的行走机构设计，适配FTC赛事场景下的机器人底盘搭建需求，能够帮助机器人实现平面内任意方向的平移、原地旋转等灵活移动动作，解决传统定向轮转向半径大、走位精度不足的问题，在机器人需要完成快速对位、避障、精准对接任务的场景中，能大幅提升底盘的运动灵活性。从结构设计来看，轮体主体采用圆盘式承载基体，基体上均匀分布10个独立的小辊子安装位，每个小辊子的轴线与主轮的切线方向呈固定夹角排布，这种排布方式能够保证主轮在绕自身轴线转动提供前进动力的同时，辊子可以沿垂直于主轮前进的方向自由滚动，两个方向的运动合成后即可实现全向移动的效果。基体上预留的多个圆形通孔，一方面是为了降低轮体自身重量，减少行走机构的转动惯量，提升机器人加减速的响应速度，另一方面这些孔位也兼顾了安装定位、走线避让的作用，部分孔位可直接配合紧固件完成轮体与轮毂、驱动轴的连接固定，无需额外设计复杂的转接结构。小辊子采用矩形外包结构，接触外缘做了适配滚动的弧度处理，能够保证与地面接触时的受力均匀，避免局部应力集中导致辊子过早磨损，同时辊子的安装间隙经过合理控制，既保证转动顺滑无卡滞，又不会出现过大的旷量影响行走精度。从安装边界来看，轮体主直径为四英寸，整体厚度控制在适配小型机器人底盘的尺寸范围内，中心安装位可匹配常规的小型驱动电机输出轴规格，安装时只需保证主轮轴线与电机输出轴同轴度符合要求，同时调整轮体安装高度，确保所有小辊子都能与地面均匀接触，避免出现个别辊子悬空导致的行走抖动问题。在实际选型应用中，这类全向轮通常需要三个或四个配合使用，搭配对应的差速控制逻辑，即可实现全向移动的功能，相比麦克纳姆轮，这种结构的全向轮在小尺寸底盘上的布局更加灵活，对地面的适应性也更好，在平整的赛事场地地面上能够提供稳定的摩擦力，保证机器人启停、走位的精度，不会轻易出现打滑偏移的问题。设计过程中需要重点关注小辊子的安装同轴度，以及主轮基体的形位公差，如果基体平面度不足，会导致辊子安装后出现高低差，行走时产生连续的颠簸震动，影响机器人上搭载的传感器精度，同时基体的材质选择也需要兼顾强度与重量，既要承受机器人自身重量以及运动过程中的冲击载荷，又要尽可能降低自重，减少电机的负载。
