微型电动直线执行器PQ12结构设计

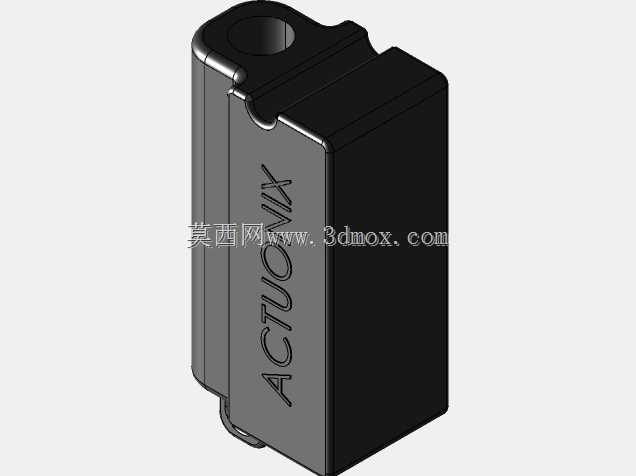

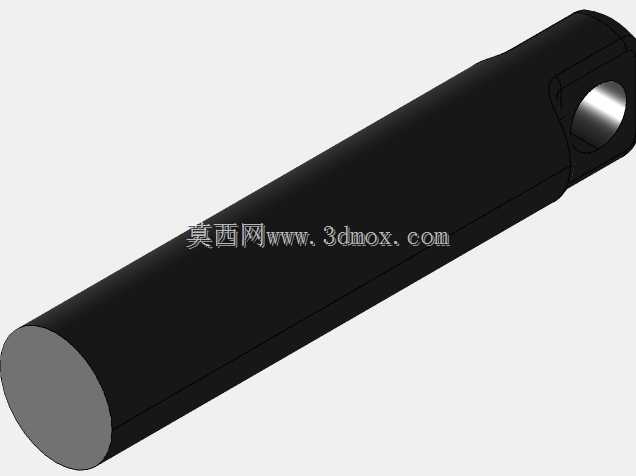

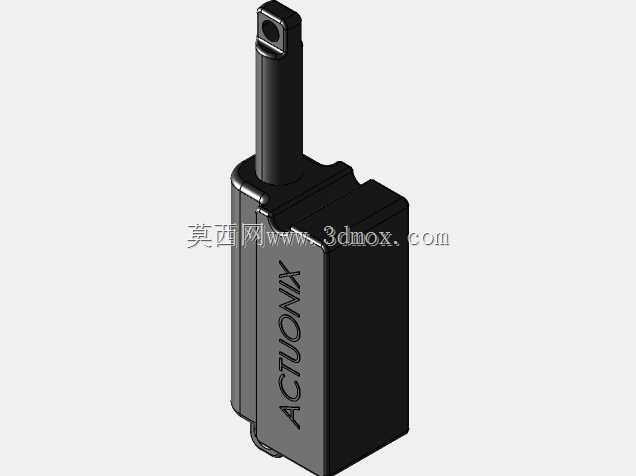

在桌面级小型自动化设备、教学实验平台、小型医疗检测装置这类安装空间极度受限的场景里，大尺寸的气动执行元件往往受限于气源布置、整体体积的约束无法适配，这类微型电动直线执行器刚好填补了小行程直线往复驱动的空白。这款执行器采用一体化集成式的结构设计，将驱动电机、减速传动组、直线伸缩导杆全部整合在方正的外壳内部，不需要额外搭配传动连接件，整体外轮廓规整，在设备内部布局时不需要预留过多的避让空间，能有效压缩整机的安装体积。从实际使用的角度看，这类执行器不需要配套气源管路、电磁阀组等附属元件，仅通过供电接线即可实现伸缩动作控制，对于便携类小型设备、桌面级实验装置来说，能大幅简化整机的气路、电路布局，降低装配调试的复杂度。设计时将驱动部分与伸缩部分做同轴布局，外壳侧面预留的标识区域既可以做品牌标识，也能在批量装配时作为安装对位的参考基准，前端伸出的杆端做了铰接孔设计，既可以直接对接负载做直推动作，也可以搭配铰接件实现小角度摆动的驱动需求，适配不同的安装连接形式。外形尺寸控制在50x15x20mm的边界范围内，安装时可以直接通过外壳侧面的平面做贴合固定，不需要额外设计复杂的安装支架，对于结构设计人员来说，在做小型设备的内部布局时，可以直接将其作为标准驱动元件选型调用，不需要单独设计定制化的传动结构。这类执行器的伸缩动作平稳，运行噪音低，在对驱动精度有一定要求、但负载不大的场景下，比如小型阀门的开度控制、检测工位的样品推送、小型机械结构的位姿调整，都能稳定适配。建模时还原了产品的实际装配间隙，外壳的分型线、杆端的铰接孔、尾部的接线区域都做了等比例还原，结构设计人员在做整机装配干涉检查时，可以直接调用该模型验证安装空间是否充足，不需要反复核对二维图纸的尺寸参数，能有效缩短前期方案设计的周期。在做安装位设计时，只需要预留出杆体伸缩的行程空间，以及尾部接线的走线空间即可，外壳的方正结构也方便做定位限位，避免运行过程中出现本体偏移的问题。
