LM2596直流降压转换模块结构设计

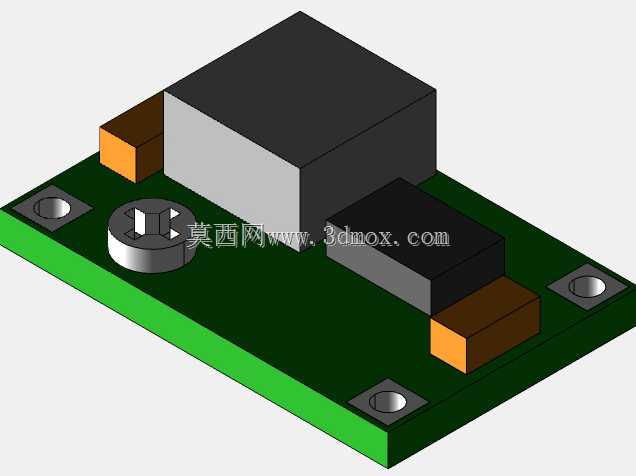

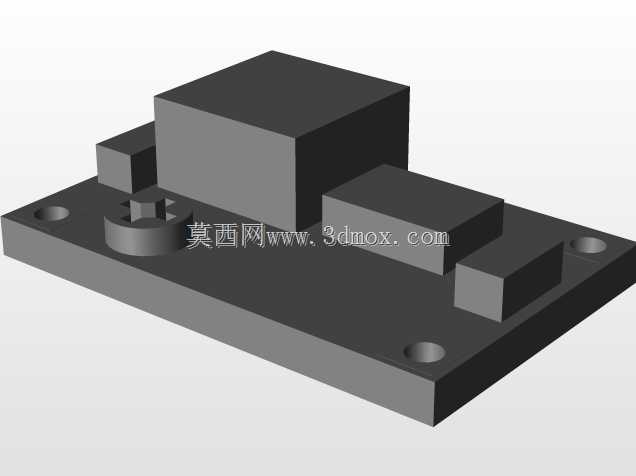

在低压直流供电的各类设备开发场景中，这类降压转换模块是板级供电链路里的常用组件，小到桌面嵌入式开发板的供电适配，大到工业控制柜内的辅助回路电压匹配，都能见到同类型产品的应用。做这款模块的三维建模时，首先要兼顾PCB板的安装边界与板上元件的排布干涉问题，板体四角预留的金属安装孔位，孔径与孔距完全匹配常用的M2螺丝安装规格，既可以直接通过铜柱固定在设备内部的安装平面上，也能配合排针做插装式固定，适配不同的设备装配需求。板上核心的LM2596芯片本体做了方块化的结构还原，周边搭配的电解电容、电感元件的外形尺寸与实际物料公差保持一致，建模时特意预留了元件之间的安全爬电距离，避免结构设计时出现元件与周边结构件的硬干涉。从功能层面看，这款模块承担的是宽范围直流输入到固定低压输出的转换作用，输入电压覆盖4.75V到23V的区间，能够稳定输出1V到17V区间的可调直流电压，持续输出电流可达2A，足够给多数小型控制板、传感器模组、低压执行器件提供稳定供电。建模过程中没有刻意简化板上的元件细节，包括电容的极性标识位、电感的磁芯结构、安装孔的沉台结构都做了还原，方便结构工程师在做整机布局时直接调用模型，不需要再额外核对元件的高度与占位尺寸。考虑到实际应用中模块可能会贴近其他板卡或者结构件安装，建模时特意将板边的绿油阻焊层边缘、元件的最高突出高度都做了精准标注，PCB板本身的厚度按照常规1.6mm的双面板参数设置，元件引脚的伸出长度也符合波峰焊后的实际尺寸，避免装配时出现引脚顶到其他结构的问题。这类电源模块的结构设计不需要做复杂的曲面造型，核心是保证所有外形尺寸与实物一致，安装孔位的位置公差控制在0.1mm以内，元件的高度方向不超出设计预留的空间，这样在做整机的结构堆叠时，就能直接把模型调入装配体，快速验证供电模块的安装位置是否合理，会不会和周边的接线端子、散热片、外壳筋位产生干涉，大幅缩短结构设计阶段的核对周期。
