GoPro运动相机55毫米镜头适配转接环

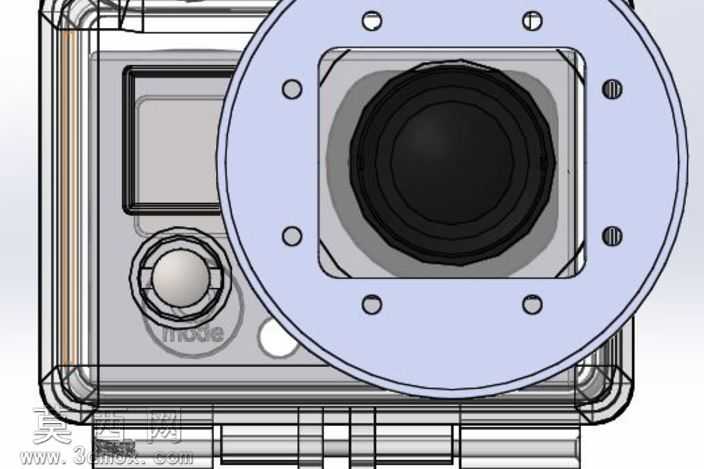

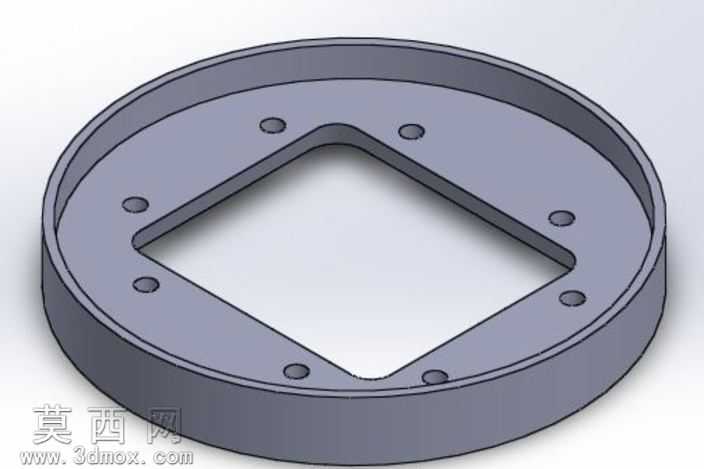

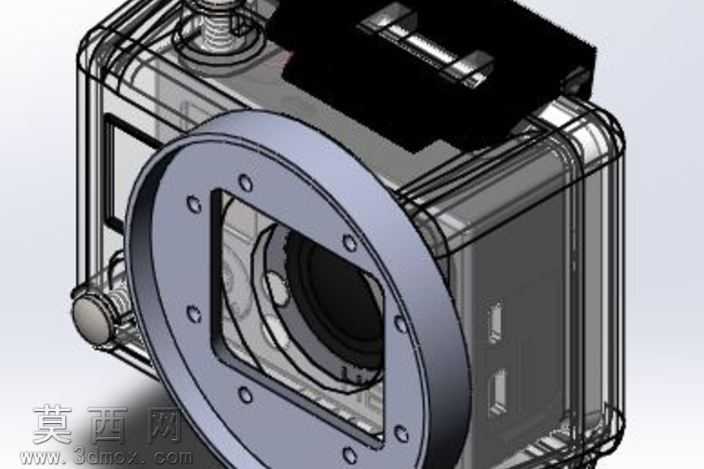

本作品为适配GoPro英雄系列运动相机的55毫米镜头转接结构，采用三维参数化建模方式完成全结构设计，建模过程中严格匹配运动相机防水壳前端的安装基准，先通过草绘定位转接环的安装孔位，均匀排布的8个固定孔完全对应相机壳体前端的原生螺孔位置，保证安装后转接环与相机光轴完全同轴，避免出现画面偏移、暗角等适配问题。建模阶段对转接环的法兰厚度做了精准控制，既保证结构强度满足镜头挂载的受力需求，又避免过度突出遮挡相机原生按键与侧边操作区域，同时在转接环内侧做了阶梯式限位结构，可直接卡合固定附加镜片，无需额外辅助固定件即可完成镜片的快速拆装。材质设定上，转接环主体采用哑光硬质工程塑料材质，表面做细微磨砂纹理处理，既减轻整体配件重量，避免长时间挂载导致相机前端受力变形，又能减少户外使用时的反光干扰，不影响拍摄画面效果；内侧镜片卡位处做了光滑倒角处理，避免安装镜片时刮伤镜片镀膜，固定孔位处做了沉孔设计，安装螺丝后螺丝端面与转接环表面齐平，不会出现凸起剐蹭的问题。设计过程中充分考虑了原有破损镜头的替换需求，转接环的内圈尺寸完全匹配原有镜头的安装位，用户可直接拆除原有破损的镜头组件，将转接环固定在原有唇缘位置即可完成改装，无需对相机壳体做破坏性打磨或切割，降低改装门槛。渲染阶段采用线框加实体结合的展示方式，清晰呈现转接环与相机内部结构的配合关系，直观展示安装后的位置状态，所有配合面的公差控制在0.1毫米以内，保证安装后转接环无松动、无偏移，附加55毫米镜头后可正常完成广角、微距等不同场景的拍摄拓展，满足运动相机用户的镜头改装需求。
