铝型材框架定制型熔融沉积3D打印设备

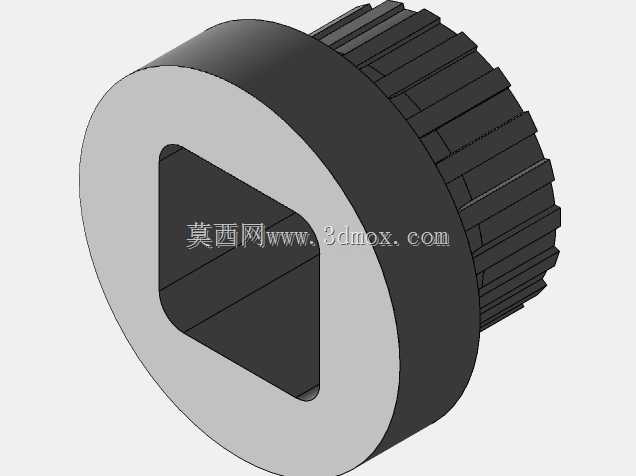

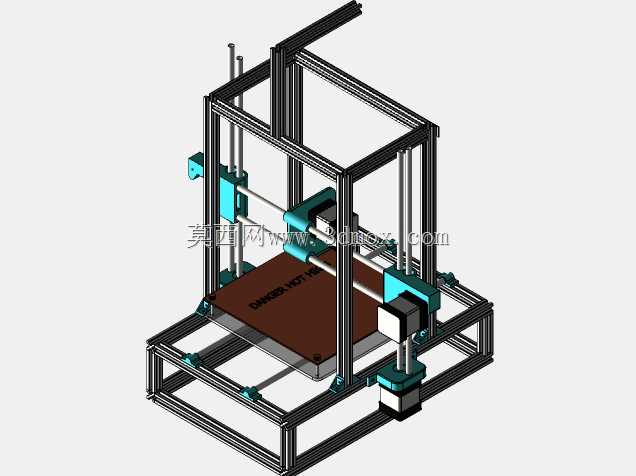

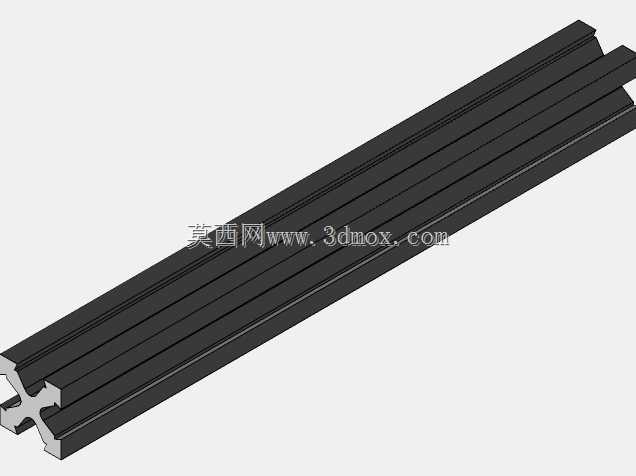

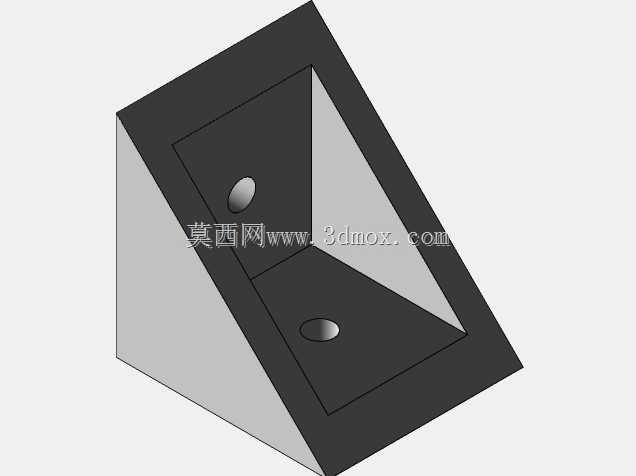

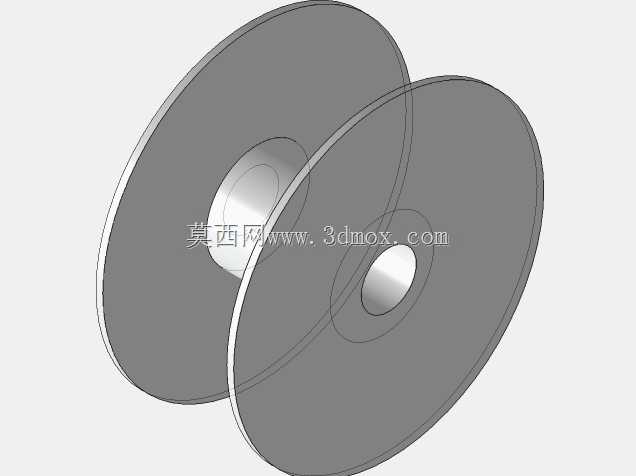

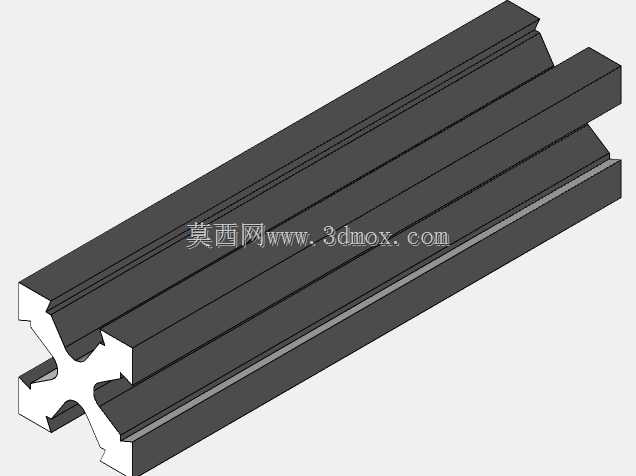

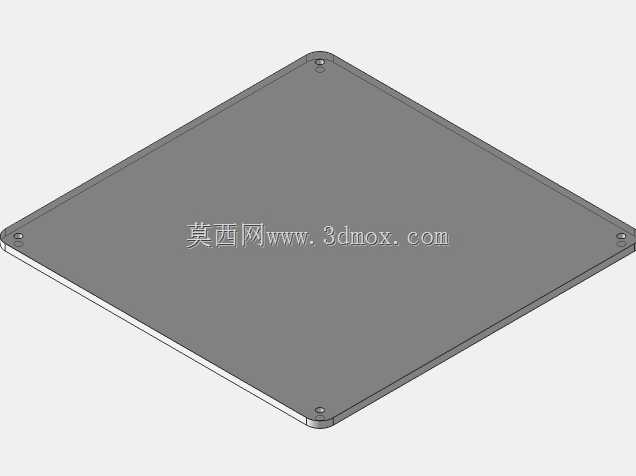

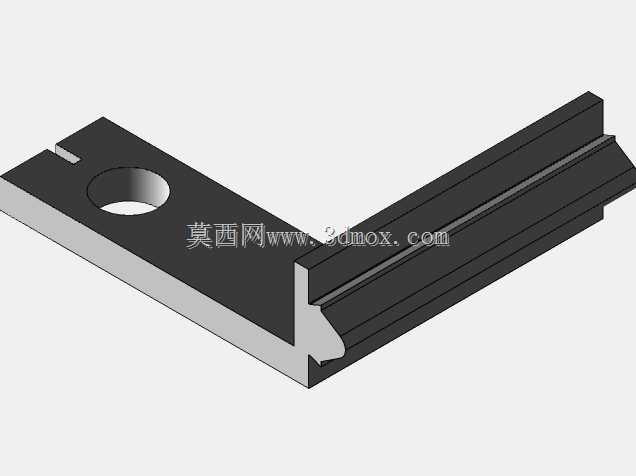

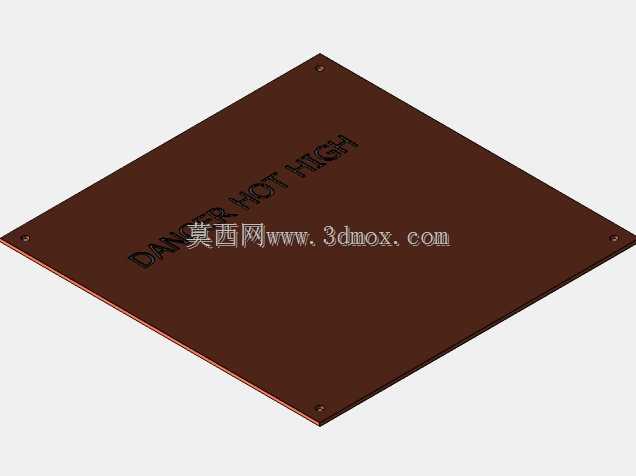

这款定制化3D打印设备采用铝型材搭建整体框架结构，从结构设计逻辑来看，铝型材的选型充分考虑了安装调试的便捷性，框架各连接节点采用标准角码配合T型螺栓紧固，无需复杂焊接工序，装配过程中可根据实际走线、部件安装需求灵活调整型材槽位的固定位置，后期维护更换部件时也能快速拆解对应区域，不会对整体框架刚性造成破坏。设备的运动系统采用十字轴传动布局，X轴与Y轴分别搭载独立的运动滑台，滑台通过线性导轨与框架连接，传动部分选用同步带配合带轮的结构，兼顾运动速度与定位精度，能够满足常规PLA、ABS等耗材的打印进给需求，Z轴采用双光杆导向配合丝杠传动的结构，有效降低打印平台升降过程中的晃动量，保证大尺寸模型打印时的层间对齐精度。打印平台采用钢化玻璃作为成型接触面，下方配备调平组件，可通过四个角的调节旋钮快速完成平台水平度校准，平台加热模块可根据耗材特性调整工作温度，减少模型翘边变形的概率。挤出机构采用近端挤出设计，挤出机直接安装在X轴滑台上，缩短了耗材送料路径，对于柔性耗材的输送稳定性有明显提升，挤出头配备散热风道，可在打印过程中对喉管部位进行持续风冷，避免耗材提前熔化造成堵头故障。从实际应用场景来看，这款设备可适配个人创客工作室、小型产品研发部门的样件制作需求，能够完成结构验证样件、工装夹具辅具、创意定制产品的打印制作，设备整体安装边界控制在桌面级设备范畴，无需额外预留大型设备安装空间，常规工作台面即可完成放置。设计过程中充分考虑了走线布局，所有电气线缆均沿铝型材槽内布置，通过线槽盖板进行防护，既避免了运动过程中线缆拖拽造成的干涉风险，也让设备整体外观更加规整，电气控制箱布置在设备框架下部区域，将主控板、电源模块集中安装，方便后期进行固件升级与线路检修。设备的限位开关均采用可调节安装位设计，可根据实际打印幅面需求调整各轴的硬限位位置，在不更换框架的前提下小幅拓展有效打印空间，框架顶部预留了耗材架安装位，可直接挂载1kg规格的标准耗材盘，送料路径顺畅无过度弯折。
