试验测试用小型台式起重装置结构设计

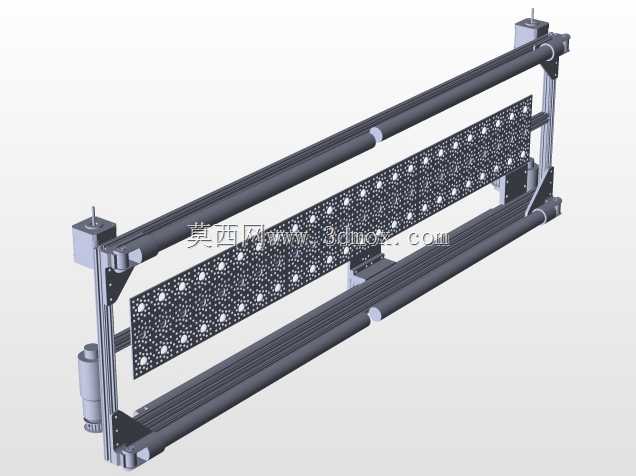

这款小型台式起重装置主要面向实验室、精密装配工位、小型零部件测试场景的轻载吊运需求，区别于厂区大吨位起重设备，它的作业边界被限定在桌面级安装空间内，可覆盖0-5kg范围内的精密零部件、试验样件的短距离移位、姿态调整作业，尤其适配材料力学试验样件吊装、小型机电产品装配过程中的工序转运、精密仪器检修时的部件托举移位等场景，避免大吨位起重设备在狭小作业空间内的操作冗余与安全隐患。从结构设计逻辑来看，装置采用双平行长梁作为主体承载框架，梁体选用挤压铝型材加工，在保证纵向抗弯刚度的同时控制整体自重，两端通过立式支撑座完成与安装基面的固定，支撑座上集成了导向辊组与驱动安装位，其中一端的支撑座预留了驱动电机的安装接口，可通过同步带传动带动横跨在双梁之间的吊运滑台做纵向直线移动。滑台部分采用多孔镂空结构设计，板面均匀排布的安装孔位可适配不同规格的吊具、夹具、传感器安装座，无需额外加工转接板即可快速切换作业功能，滑台与主梁之间通过线性导轨配合，移动过程中的侧向间隙控制在0.1mm以内，保证吊运过程的位置精度，避免样件在移位过程中出现晃动磕碰。设计过程中优先考虑了安装边界的适配性，装置整体横向跨度可根据实际工位需求在600mm-1200mm范围内调整，主梁截面尺寸控制在40mm*40mm，立式支撑座的安装孔位采用通用化间距设计，可直接固定在标准工业铝型材工作台、试验台架的台面上，不需要对原有工作台做打孔改造。两端的辊组结构除了承担传动带的张紧功能外，还设置了机械硬限位块，当滑台移动至梁体两端极限位置时，限位块会直接触发滑台上的行程开关切断驱动电源，同时配合橡胶缓冲垫吸收冲击，避免滑台脱出梁体。驱动部分选用低压直流伺服电机，搭配行星减速器输出动力，可实现滑台移动速度在0-50mm/s范围内无级调速，同时具备位置锁定功能，当吊运至目标位置后可自动锁止，无需额外设置锁紧机构即可保证样件停留位置的稳定性。考虑到试验测试场景的多样化需求，滑台上预留了载荷传感器的安装位置，可直接加装拉力传感器实时监测吊运载荷，配合外置的控制终端可实现载荷超限报警、吊运行程记录等扩展功能，整个装置的走线全部隐藏在主梁的型材槽内，外部无裸露线缆，避免作业过程中线缆剐蹭样件或者干涉操作。在结构校核阶段，针对主梁的满载挠度做了有限元验证，当滑台处于主梁跨中位置、承受额定最大载荷时，主梁的最大挠度控制在0.2mm以内，完全满足精密试验场景下的吊运位置精度要求，支撑座与安装基面的连接螺栓选用8.8级内六角螺栓，配合防松垫圈，可承受反复启停过程中的冲击载荷，避免长期使用后出现连接松动。
