麦克纳姆全向移动轮结构设计

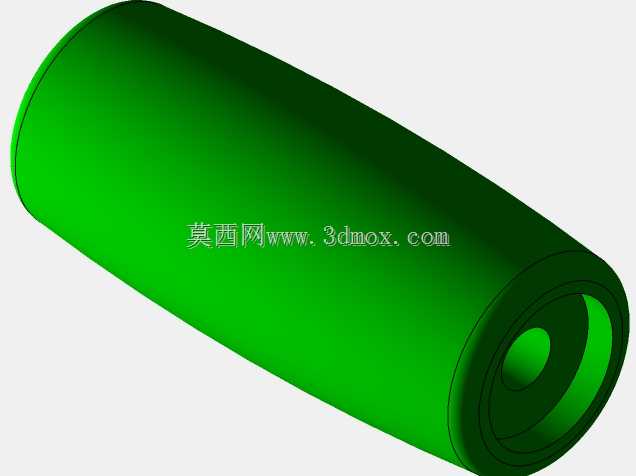

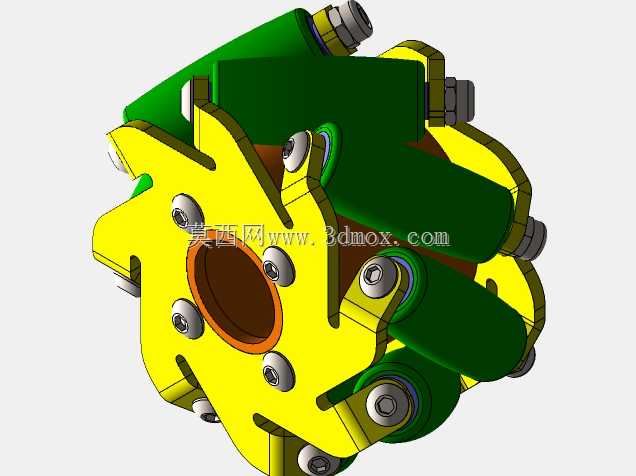

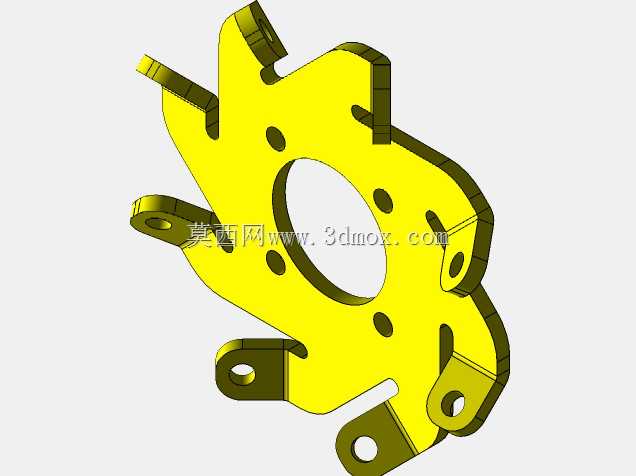

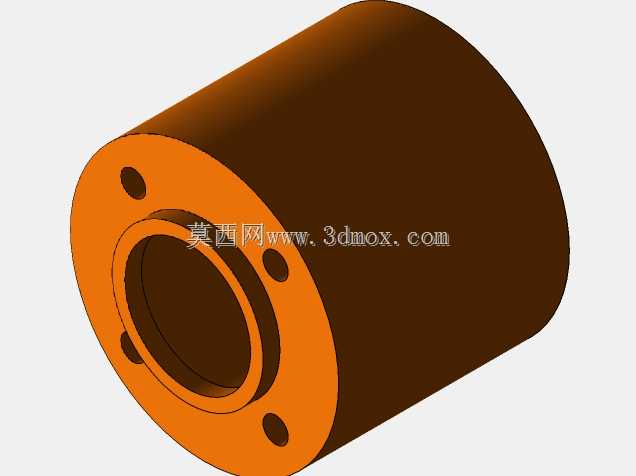

这款全向移动轮的核心设计逻辑，是通过轮缘周向均布的斜置滚轮，打破传统车轮仅能沿轮轴垂直方向行进的限制，实现平面内任意方向的移动能力，无需额外设置转向机构即可完成横移、斜行、原地回转等复杂动作，在空间受限的作业场景中优势十分突出。从结构组成来看，主体轮架采用辐条式一体化承载结构，中心设置标准安装轴孔，孔位周边预留均匀分布的紧固件安装位，可直接与驱动电机输出轴、行走轮轴完成适配对接，安装边界可根据不同承载量级调整轴孔直径与轮架厚度，常规应用场景下轮体直径适配100-200mm的安装空间，单轮额定承载可覆盖5-50kg的载荷区间，能满足多数轻型移动设备的行走需求。周向排布的滚轮轴线与主轮轴线呈45度夹角设置，每个滚轮通过独立的销轴与轮架连接，滚轮自身可绕销轴自由转动，滚轮外覆高摩擦系数的弹性包覆层，既可以保证行进过程中与接触面的足够附着力，也能缓冲路面不平带来的振动冲击，避免轮体受刚性冲击出现结构损坏。在实际应用中，这类轮组通常以四个为一组搭配使用，通过分别控制四个轮子的转速与转向，合成不同方向的行走矢量，无需传统转向结构的大回转空间，目前广泛应用在仓储物流AGV、车间智能转运小车、服务机器人、竞赛类机器人平台等场景中，尤其适合通道狭窄、需要频繁调整位姿的作业环境，比如自动化仓储的货架底部转运、精密设备车间的物料配送、狭小空间内的巡检作业等场景，相比传统舵轮转向方案，全向移动的特性可以大幅缩减设备作业所需的通道宽度，提升空间利用率。设计过程中需要重点关注滚轮的排布间隙，既要保证轮体转动过程中相邻滚轮不会出现运动干涉，也要确保任意时刻至少有两个滚轮与接触面保持接触，避免行走过程中出现颠簸、打滑的问题；轮架与滚轮销轴的配合需要选用合适的公差带，既要保证滚轮转动灵活无卡滞，也要避免间隙过大导致滚轮晃动影响行走精度；滚轮包覆材料的选择需要匹配应用场景的地面材质，水泥地面、环氧地坪、防静电地面等不同场景需要对应调整包覆层的硬度与摩擦系数，保证行走过程的稳定性与轮组使用寿命。
