无刷直流电机杠杆螺母直列安装支架

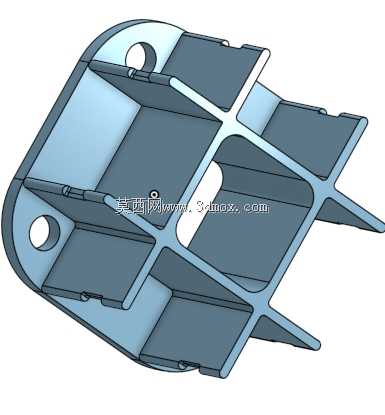

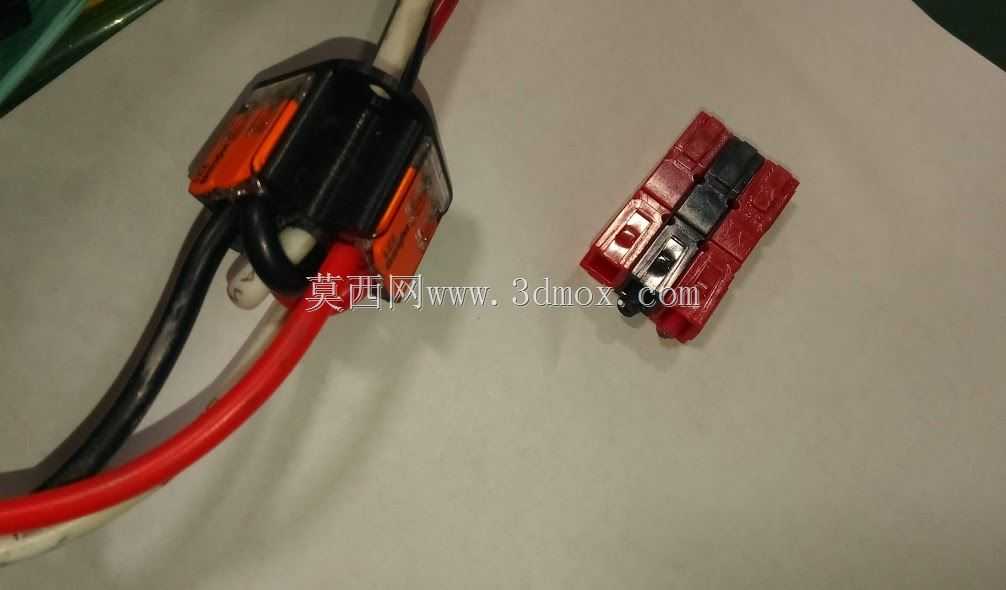

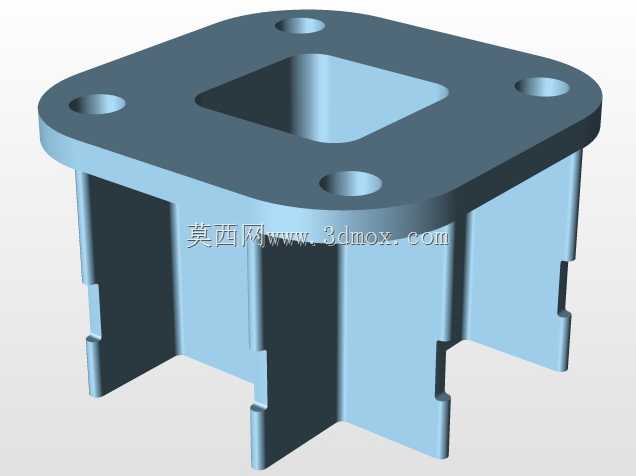

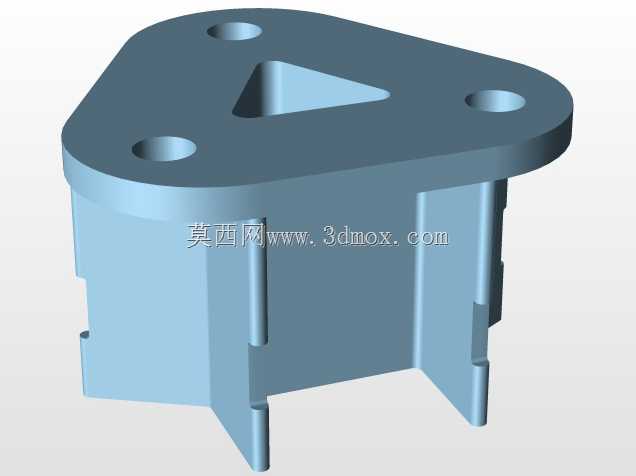

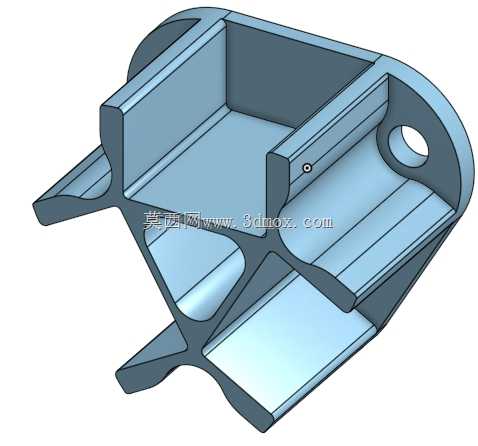

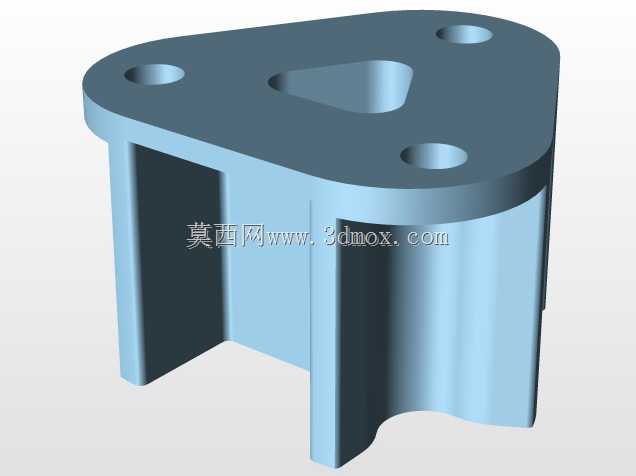

在低压电气布线、小型动力设备接线场景里，这类适配WAGO 221-612杠杆螺母的直列支架，主要用来解决无刷直流电机动力线快速接驳后的固定规整问题，避免接线端子受线缆拉扯松脱、多组接线散乱排布带来的绝缘隐患。日常在航模动力组、小型自动化设备动力单元、低压直流配电模组的装配环节，经常会遇到多组大电流接线端子需要并排固定的需求，这款支架就是针对这类场景做的适配设计。设计之初首先考虑的是安装兼容性，支架预留的1英寸间距上设置了3个可选安装或拉锥孔，既可以通过标准紧固件直接固定在设备壳体、安装板的对应螺孔上，也能配合拉铆螺母在薄板类安装面上完成固定，不用额外做安装位的二次加工，适配不同厚度的安装基材。支架的卡槽结构完全匹配WAGO 221-612系列杠杆式接线端子的外形尺寸，端子卡入后不会出现轴向窜动，侧面的限位筋刚好抵住端子的脱模斜度面，即使设备运行产生持续振动，端子也不会从支架上脱出。从功能特性上看，这款支架把3组接线端子整合为直列排布，接线时可以按相线顺序依次排布线缆，红黑等不同线色的动力线可以顺直引出，不会出现线缆交叉弯折的情况，既方便后续检修时快速识别线序，也能减少线缆弯折带来的线芯疲劳断裂风险。支架的外形边界做了圆角处理，不会划伤线缆绝缘层，安装后整体突出安装面的高度控制在合理范围，不会和周边的结构件产生干涉，在空间紧凑的小型无刷电机动力舱内也能顺利布置。实际选型使用时需要注意，支架的安装孔位间距是按标准1英寸模数设计，和常见的低压电气安装条孔位匹配，不需要重新测绘打孔；卡槽的夹持力度经过适配，端子卡入后不需要额外打胶固定，后期需要更换端子或者重新接线时，直接撬动卡扣就能取下端子，维护效率比传统的扎带固定方式高很多。在三维建模阶段，这类支架需要重点校验卡槽的内尺寸公差，既要保证端子能顺利卡入，又要避免间隙过大导致固定松动，安装孔的位置度公差需要控制在合理范围，保证批量装配时能和安装板的孔位精准对齐，拉锥孔的深度设计也要适配不同长度的拉铆螺母，避免固定时出现顶触或者锁附不牢的问题。
