汽车前悬架螺旋弹簧减震器三维结构设计

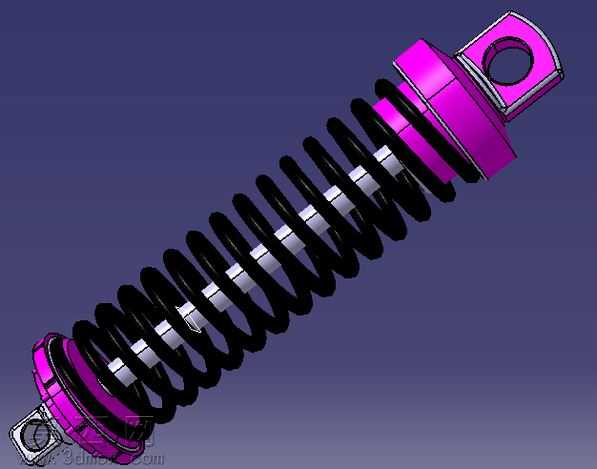

本作品为汽车前悬架配套的螺旋弹簧式减震器三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再通过同轴、面贴合、轴向限位等装配约束完成整体组装，完整还原了减震器的真实装配关系与工作形态。建模阶段针对减震器的核心功能部件做了精细化结构还原：外部的螺旋弹簧采用螺旋扫描特征生成，严格匹配车用悬架弹簧的节距、中径、簧丝直径参数，弹簧两端的支撑圈做了并圈磨平处理，还原真实弹簧的端部安装贴合结构；中间的阻尼活塞杆采用圆柱拉伸加端部安装孔切削完成，表面做了金属镀铬质感的材质区分；上下两端的安装座分别设计了带铰接孔的吊耳结构，上端吊耳用于连接车身悬架支座，下端吊耳用于连接转向节总成，安装孔位做了倒角处理，还原真实零件的加工工艺特征；上下弹簧座与阻尼筒的连接部位做了限位凸台结构设计，保证弹簧工作过程中不会发生径向窜动。渲染阶段针对不同部件赋予了差异化材质：螺旋弹簧采用黑色哑光弹簧钢材质，阻尼筒与上下安装座采用亮面洋红色烤漆金属材质，活塞杆采用高反光镀铬金属材质，背景选用深紫色纯色背景突出主体结构，渲染时开启环境光遮蔽效果，清晰呈现弹簧圈之间、零件装配缝隙处的结构层次，让整体模型的视觉表现力贴近真实产品的展示效果。结构设计上完整还原了减震器的工作逻辑：螺旋弹簧承担路面冲击的弹性缓冲作用，中间阻尼筒承担振动衰减作用，两端铰接结构允许减震器在悬架跳动过程中发生小角度摆动，适配车辆行驶过程中悬架的上下行程变化，所有零件的尺寸比例均参考量产乘用车型前悬架减震器的参数设定，无结构错位、比例失调问题，各活动部件之间预留了合理的工作间隙，可直接用于悬架运动仿真、结构受力分析等后续设计环节，也可作为汽车底盘结构教学的可视化演示模型使用。
