电梯门机传动导向框架结构设计

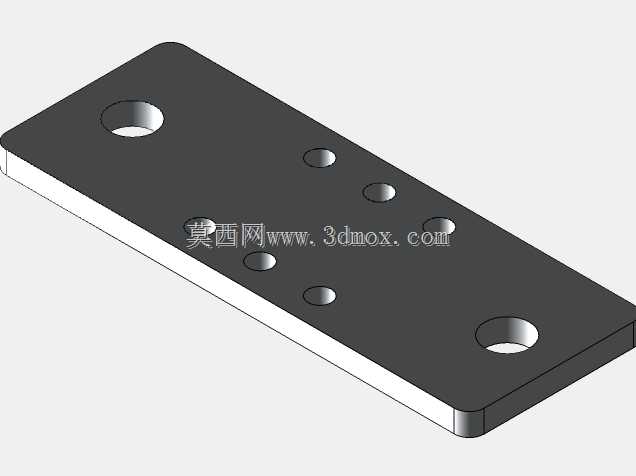

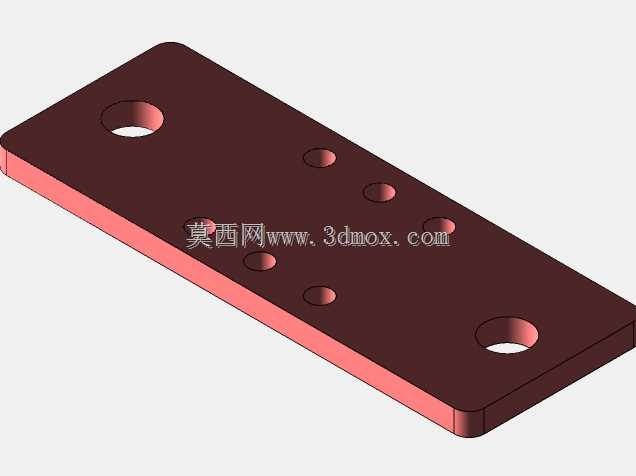

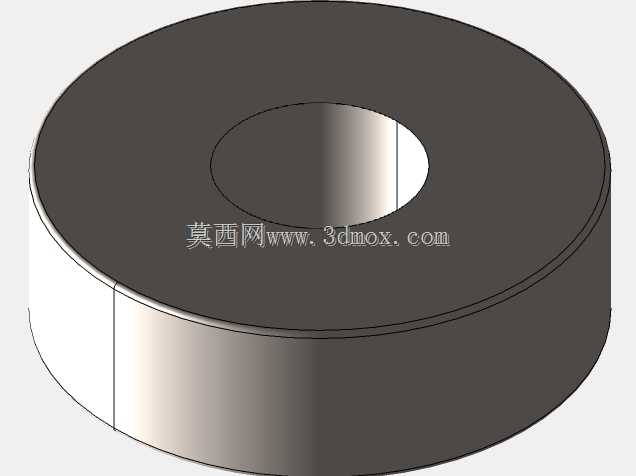

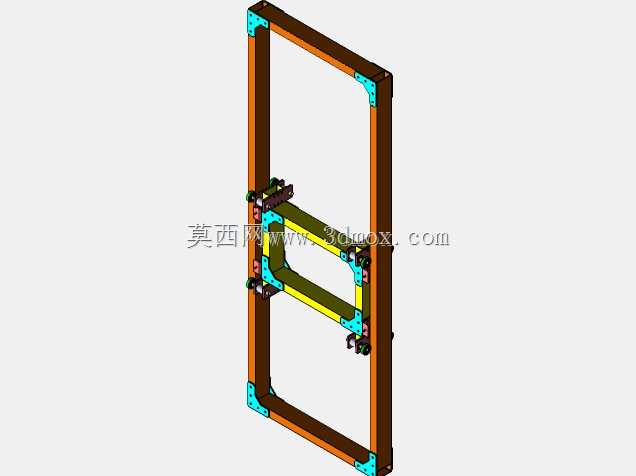

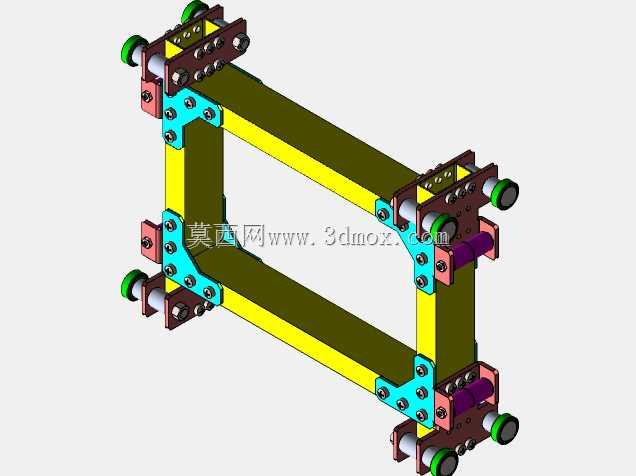

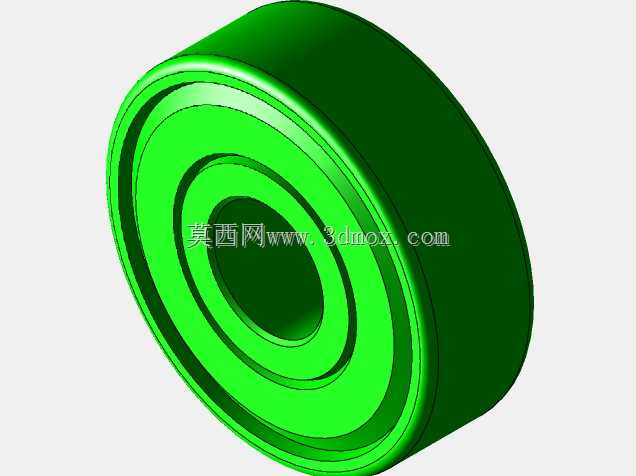

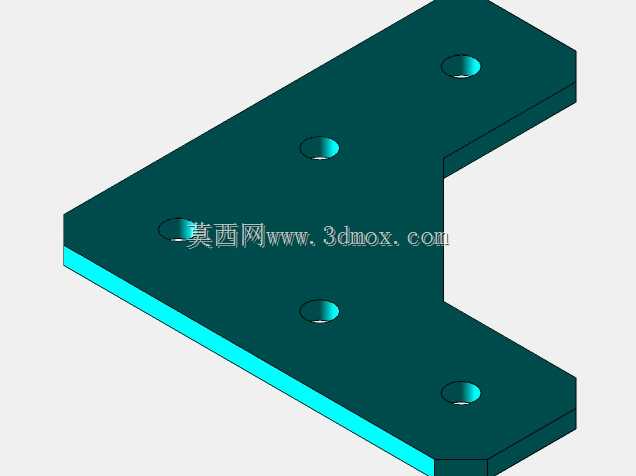

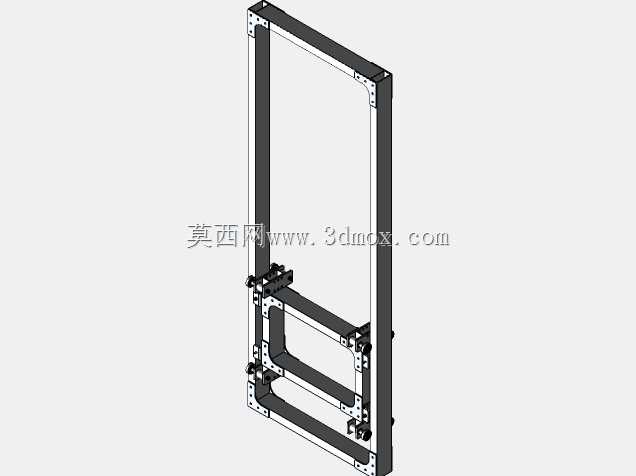

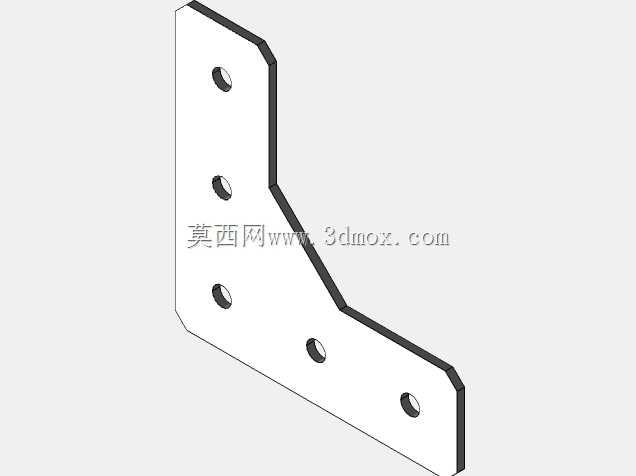

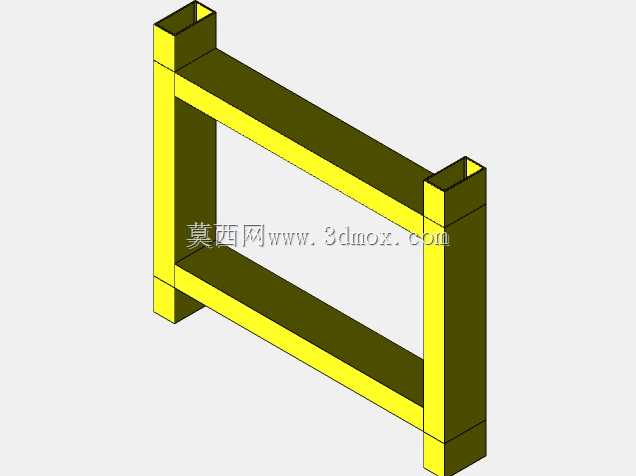

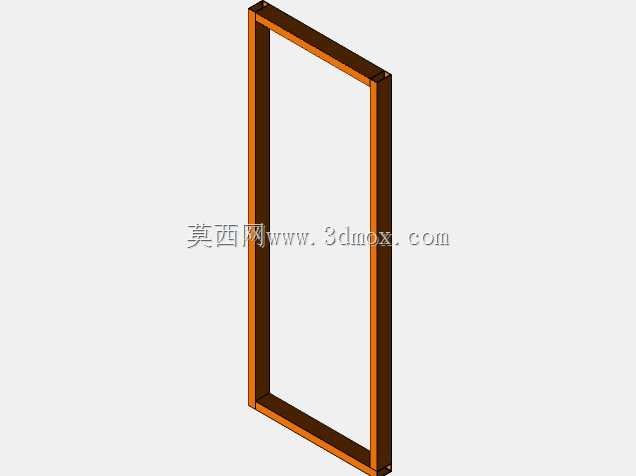

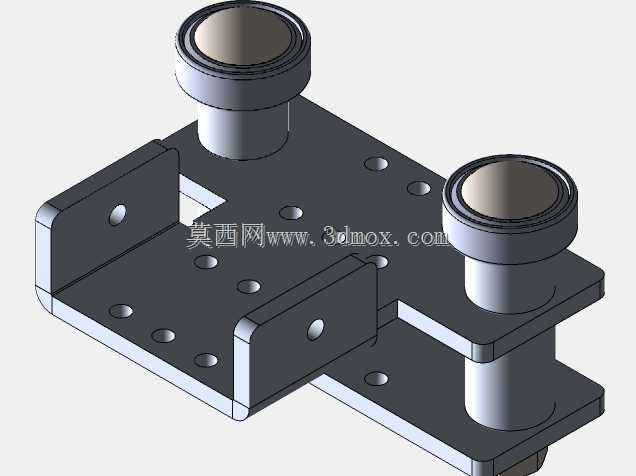

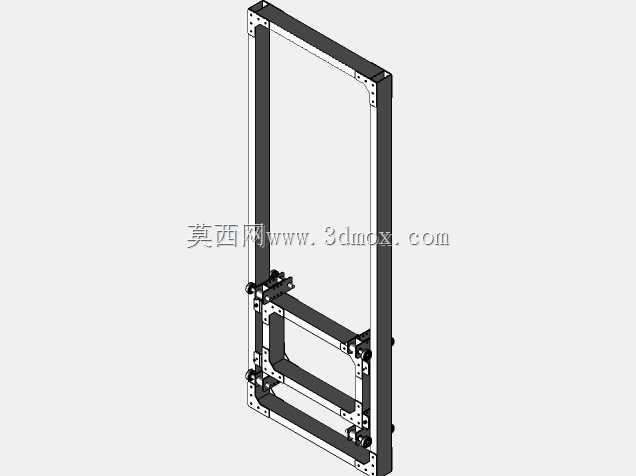

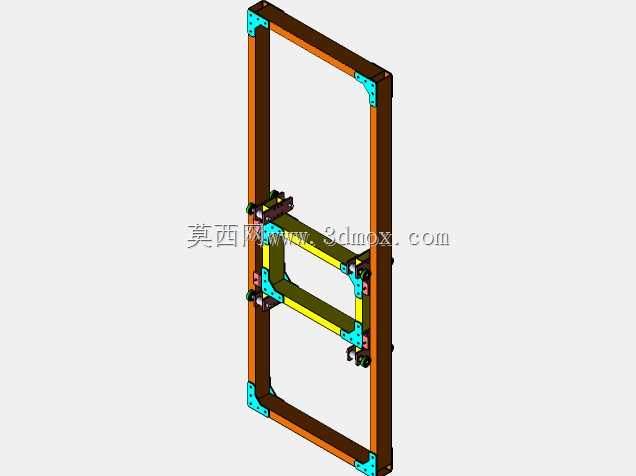

这套结构主要适配垂直升降类输送场景的出入口启闭需求，常见于工业场景内物料转运的专用升降通道、自动化产线对接的楼层接驳位，区别于民用乘客电梯的门机结构，这套设计更侧重重载工况下的运行稳定性，减少频繁启停带来的结构形变。从实际使用逻辑来看，整套框架承担着门体运动的承载、导向、传动限位多重作用，外侧的矩形主框架是整套门机的安装基准，安装时需要贴合升降通道的门洞立面预留安装孔位，框架的型材选型兼顾了整体刚性与安装便捷性，边角位置的连接角件做了加厚处理，避免长期运行过程中框架受振动影响出现拼接缝隙错位。中间的活动框是直接带动门体做往复开合运动的部件，四周配置的导向轮组卡合在主框架的导向槽内，每个导向轮的安装座都预留了偏心调节余量，现场安装时可以通过调整偏心量来控制活动框与主框架的配合间隙，避免运行过程中出现卡滞、晃动的问题。设计过程中没有沿用通用标准门机的现成结构，而是针对实际使用场景的安装边界做了适配调整，主框架的竖向长度完全匹配对应门洞的通行高度，横向宽度预留了两侧传动组件的安装空间，不会额外占用通道的有效通行宽度。活动框的运动行程经过精准核算，完全打开时不会遮挡门洞的有效通行区域，闭合时配合位置的限位挡块可以保证门体对接缝隙均匀，不会出现漏缝或者碰撞硬接触的问题。整套结构的传动连接位都做了受力优化，传动组件的安装座直接固定在主框架的加强筋位置，避免传动拉力长期作用导致框架局部变形，导向轮的排布覆盖了活动框的四个受力角点，不管是开门还是关门过程中，活动框的受力都能均匀传递到主框架上，不会出现单侧受力偏载的情况。安装层面，主框架背部预留了与建筑立面或者升降设备主体连接的长圆孔，可以适配一定范围内的安装误差，不需要现场二次扩孔调整，活动框上预留的门体安装孔位按照常用工业门体的安装间距做了标准化排布，后续更换不同材质的门体时不需要重新打孔。日常维护层面，所有运动轮组的安装位置都预留了操作空间，不需要拆解整体框架就可以完成磨损轮件的更换，润滑点也都设置在易操作的外侧位置，减少日常维保的操作难度。
