户外防水型四孔电气接线分线盒结构

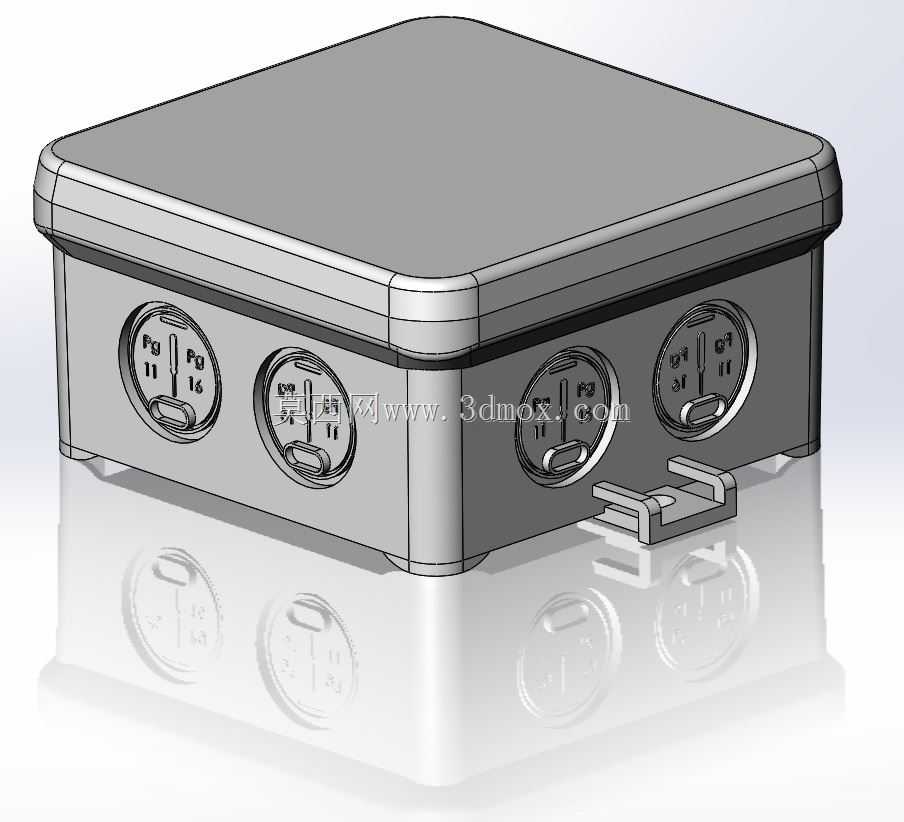

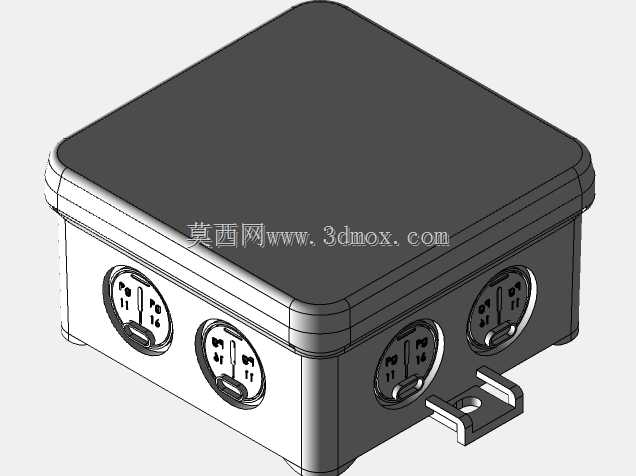

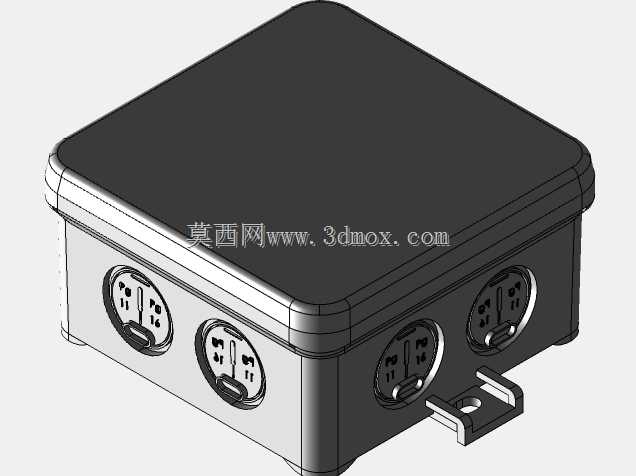

这款方形电气接线盒是工业现场布线环节常用的分线防护部件，整体采用圆角方型壳体设计，95X95X50mm的外形尺寸适配多数低压电气布线场景的安装空间要求，既可以在设备控制柜内部做局部线路分接防护，也能直接固定在户外墙面、设备支架表面做明装布线节点使用。壳体上盖与下盒的结合处做了阶梯式止口结构，装配后可以形成连续的密封贴合面，搭配对应规格的密封胶条就能达到常规户外场景的防水防尘要求，避免现场的粉尘、溅水、凝露侵入盒内造成接线端子短路、氧化接触不良等问题。盒体侧面预留的四个线缆穿装孔位，采用行业通用的Pg螺纹接口规格，现场施工时可以根据进出线的线缆外径选择适配的电缆格兰头，不需要额外在盒体上开孔加工，四个孔位沿盒体单侧均匀排布，分别对应Pg11、Pg16两种常用线缆规格，能同时满足多路线缆的进出线需求，单盒最多可完成四组低压线路的分接、转接作业，减少现场多盒拼接带来的密封隐患与安装工作量。盒体底部预留的卡扣式固定结构，不需要额外打孔拧装螺丝就能快速卡在标准导轨上，也可以通过卡扣旁的平面区域用自攻螺丝直接固定在安装基面，两种安装方式适配不同的现场施工条件。设计阶段特意将盒体所有外角做了R角圆弧过渡，一方面避免安装维护时尖锐边角划伤施工人员，另一方面也能减少壳体注塑成型时的应力集中问题，提升壳体整体抗冲击强度，在现场遇到轻微磕碰时不会出现边角开裂的情况。盒体内部预留的接线空间足够容纳常规的接线端子排，线缆穿入后可以在盒内完成剥线、压接、端子固定的全套作业，上盖通过四周的卡扣与下盒锁紧，日常维护时不需要借助工具就能快速开盖检查接线状态，检修完成后扣合上盖即可恢复防护性能，适合用在厂区低压布线、户外照明线路分接、小型设备电控分线、传感器线路汇总等多种场景，能有效规整零散布线节点，对裸露的接线接头形成可靠的物理防护，降低线路故障的排查难度。
