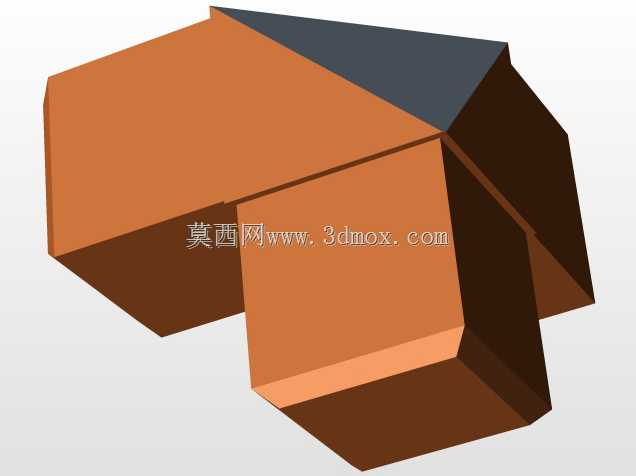

方形管段转角汇接结构件

这款方形管段转角汇接结构，主要应用在通风管路、物料输送方管系统、模块化框架搭建的转角衔接场景，日常在厂房除尘通风管网、小型物料重力输送管线、工业铝型材框架的直角转角加固位置都能见到这类结构的实际使用。从实际使用需求出发，设计时首先考虑的是方管对接的同轴度偏差控制，两个对接的方形管段端口做了等截面适配，保证管内流体或者输送物料通过转角位置时不会出现截面突变造成的阻力陡增，避免通风场景下的风噪异常、物料输送场景下的卡料堵料问题。结构的转角拼接位置做了贴合式的斜面对接设计，没有多余的突出结构，安装时不需要额外裁切管段，直接将对应规格的方形管段插入对接端口即可完成初步定位，配合点焊或者螺栓紧固就能完成固定，大幅降低现场安装的对位难度。从安装边界来看，该结构的外接轮廓没有超出对接方管的外轮廓尺寸，在密集排布的管廊或者紧凑框架结构中使用时，不会和相邻的管路、结构件产生安装干涉，不需要额外预留避让空间，适合在空间局促的设备内部管路布局中使用。设计过程中特意将转角位置的壁厚做了均匀过渡处理，避免直角位置应力集中造成的结构变形，不管是作为承力的框架转角件，还是作为输送介质的管路转角件，都能满足常规工况下的强度要求，不需要额外做加强筋补强，减少了整体加工工序。在3D打印快速制作场景下，该结构没有悬空的复杂曲面，打印时不需要添加大量支撑结构，打印完成后只需要简单去除端口毛刺就可以直接投入测试使用，适合做管路布局验证时的快速样件制作。实际选型时只需要匹配对应方形管段的外截面尺寸，就可以直接替换同规格的传统焊接转角件，不需要重新调整原有管路的布局尺寸，适配性较强。
