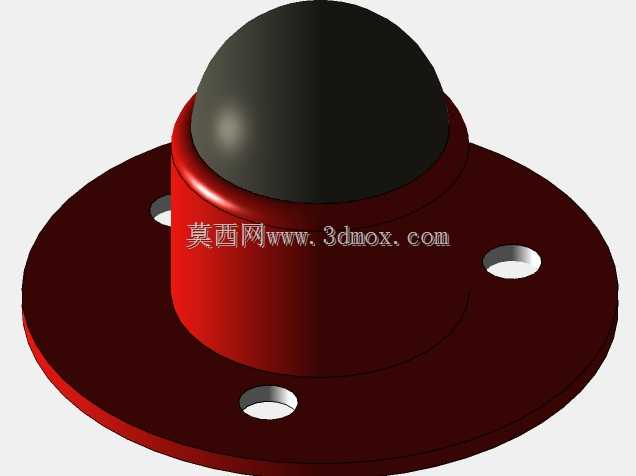

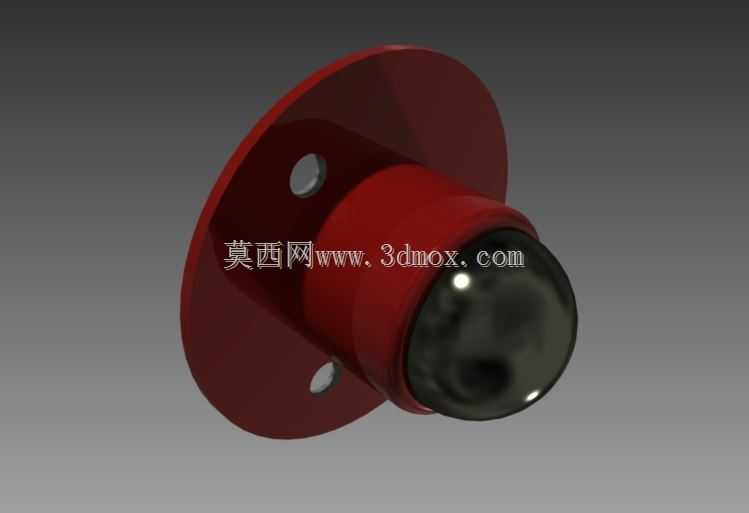

三点安装法兰式万向球脚轮结构

做小型移动机器人底盘结构设计时，支撑轮的选型往往直接影响整机的行走平顺性与转向灵活性，这款三点安装的法兰式万向球脚轮，就是针对业余DIY移动机器人、小型AGV辅助支撑场景设计的行走部件。不同于常规带支架的万向脚轮，这款脚轮采用一体式法兰基座搭配内嵌万向钢球的结构，没有外露的转向支架摆臂，整体轴向尺寸更紧凑，安装后突出安装面的高度更小，能有效降低移动设备的整体重心，减少设备行进过程中出现侧倾的风险。从安装边界来看，法兰盘上均匀分布三个安装孔，孔位沿法兰圆周三等分排布，安装时不需要在安装面板上加工大尺寸的避让沉孔，只需要对应三个孔位打螺纹孔或者穿螺栓孔即可完成固定，相比四孔安装的法兰脚轮，对安装面的加工精度要求更低，哪怕是手工DIY切割的亚克力、铝板底盘，也能快速完成对位安装，不会出现孔位错位无法装配的问题。这款脚轮的核心承载部分采用抛光钢球作为接触滚动件，钢球与基座内部的承托结构为点接触形式，转向时不需要克服支架回转的摩擦力，不管是原地转向还是斜向行进，滚动阻力都远小于常规的橡胶轮边万向脚轮，在小型机器人负载不大的场景下，能有效降低行走电机的功率损耗，延长电池续航时间。设计时特意将基座主体做了加厚的台阶式结构，法兰盘与球座部分为一体式过渡，没有拼接焊缝或者装配缝隙，日常使用中不容易卡入灰尘、细小碎屑，哪怕是在车间地面、户外铺装路面行进，杂物也很难进入球座内部卡滞钢球转动，后期维护只需要定期擦拭钢球表面即可，不需要拆解加注润滑脂。实际选型适配时，需要注意这款脚轮为辅助支撑轮，不适合作为主动驱动轮使用，通常布置在底盘的从动支撑位置，搭配两个差速驱动轮使用，三点支撑的结构本身就具备自动调平的特性，哪怕安装面存在轻微的平面度误差，或者行进地面有微小的起伏，钢球也能始终贴合地面，不会出现某个支撑轮悬空导致底盘晃动的问题。钢球突出基座底部的高度经过匹配设计，安装后底盘离地间隙不会过高，同时能避开地面常见的细小凸起，不会出现底盘剐蹭地面的情况，对于自重5kg以内的小型移动机器人来说，这款脚轮的承载冗余完全能满足使用需求，不会出现长期使用后基座变形、钢球卡滞的问题。
