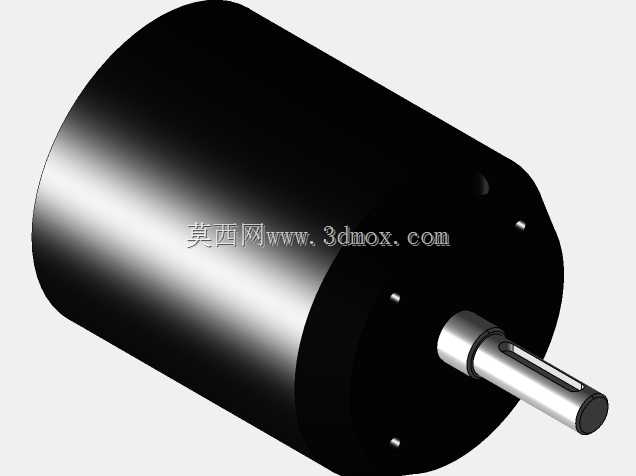

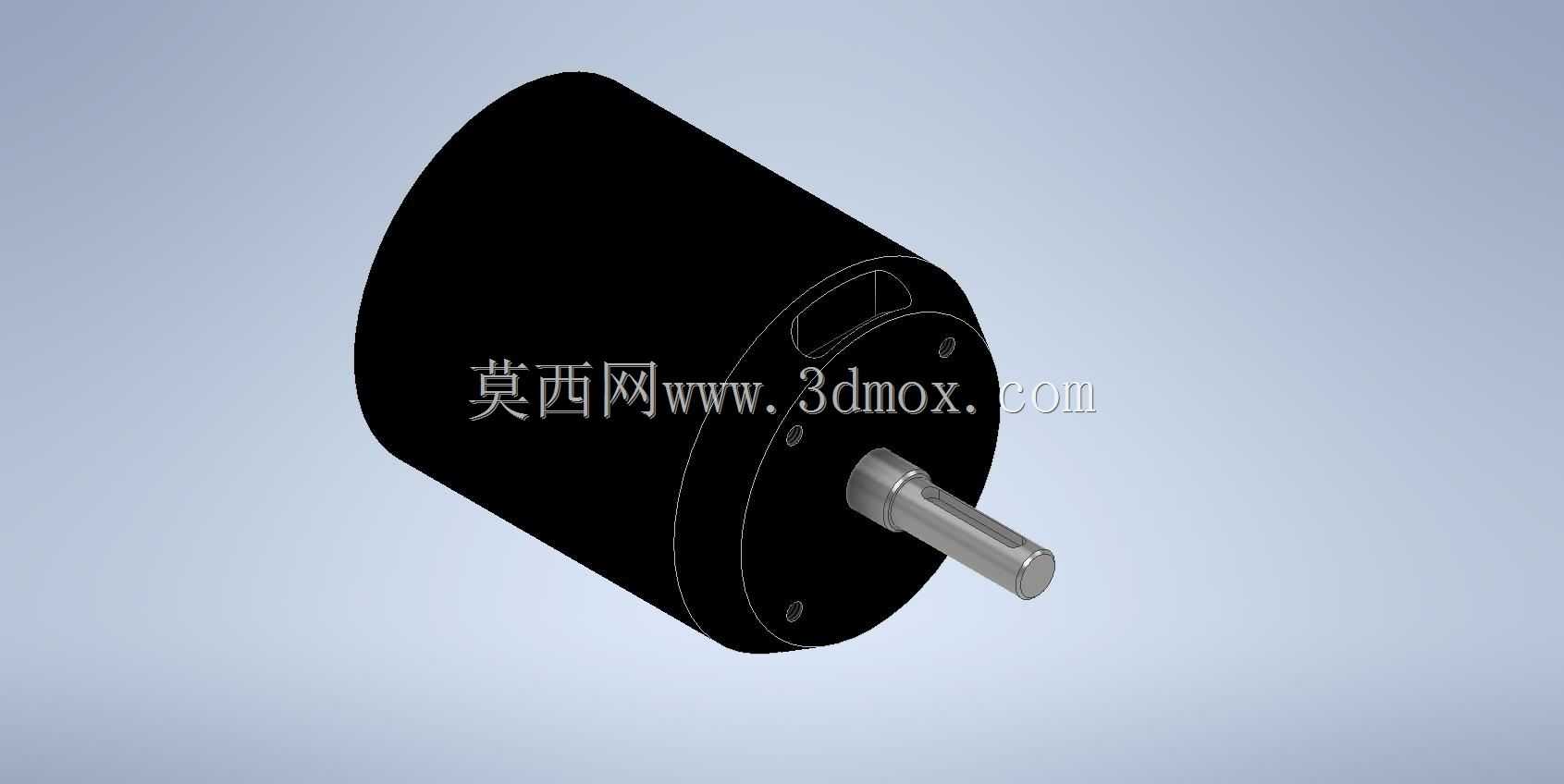

Flipsky6374无刷直流电机结构建模

在电动滑板、小型无人地面载具、桌面级数控转台、轻型机械臂关节这类对动力密度有较高要求的场景里，63系列外转子无刷直流电机一直是选型清单里的高频选项，本次建模的Flipsky6374机型，正是这类应用场景下的典型动力单元。从结构设计逻辑来看，这款电机采用外转子排布，定子绕组固定在中心基座，永磁体贴附在旋转外壳内壁，相比同尺寸内转子电机，能获得更大的转矩输出半径，低速段转矩储备更充足，匹配皮带传动或者直驱结构时，不需要搭配大减速比的减速箱就能满足负载启动需求，能有效压缩整套动力单元的安装空间。建模过程中优先还原了电机的安装边界：机壳外径为63mm，轴向总长度74mm，端盖处预留的安装孔位呈圆周均布，适配常规的电机固定座安装尺寸，轴伸部分做了键轴版本的结构还原，键槽的尺寸匹配对应规格的同步轮、联轴器的安装公差，同时也预留了D轴版本的结构切换空间，方便不同安装需求下的结构适配。从实际使用场景出发，这类电机的散热路径主要依靠旋转的外转子带动空气流经机壳表面，所以建模时还原了机壳表面的细微散热筋结构，虽然这类结构尺寸不大，但在持续高负载运行时，能有效增加散热面积，避免绕组温升过快导致的退磁风险。轴伸端的轴承位做了同轴度的结构约束还原，前后端盖的轴承室深度、配合公差都按照常规无刷电机的装配要求做了对应建模，保证装配后轴的径向跳动控制在合理范围内，避免高速运转时出现动平衡问题。在做结构适配时需要注意，这类电机的出线位置在后端盖的侧方，布线时需要预留足够的弯曲半径，避免动力线被转动的转子剐蹭，同时安装座的定位止口需要和端盖的止口尺寸匹配，保证电机安装后轴的中心高和传动部件的中心高对齐，减少皮带传动时的偏磨或者联轴器传动时的附加径向力。不同于小型航模类无刷电机，6374规格的电机整体自重更大，安装时的固定螺丝需要拧入足够的深度，避免设备运行过程中出现震动松脱的问题，建模时也还原了安装孔的螺纹深度，方便设计人员在做整机结构时校核螺丝的啮合长度。从动力输出特性来看，这款电机的转矩常数适配常规的低压直流驱动方案，在24V到48V的供电区间内都能获得稳定的输出特性，建模时还原的转子磁钢排布角度，也能对应实际电机的反电动势波形，方便做驱动控制仿真时参考结构参数。
