直插式一位七段数码显示管结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290020
  • 直插式一位七段数码显示管结构设计

这款直插式一位七段数码显示管,是各类数字显示场景里应用极广的基础电子显示部件,从工业控制柜的面板参数显示、小型检测设备的数值输出,到民用家电的状态指示、教学实验装置的数字演示,都能见到这类器件的身影。它的核心功能是通过七个独立可控的发光段组合,点亮不同段来呈现0-9的阿拉伯数字,部分同规格器件还可通过段码组合显示简单英文字符,满足基础的数字信息可视化输出需求。

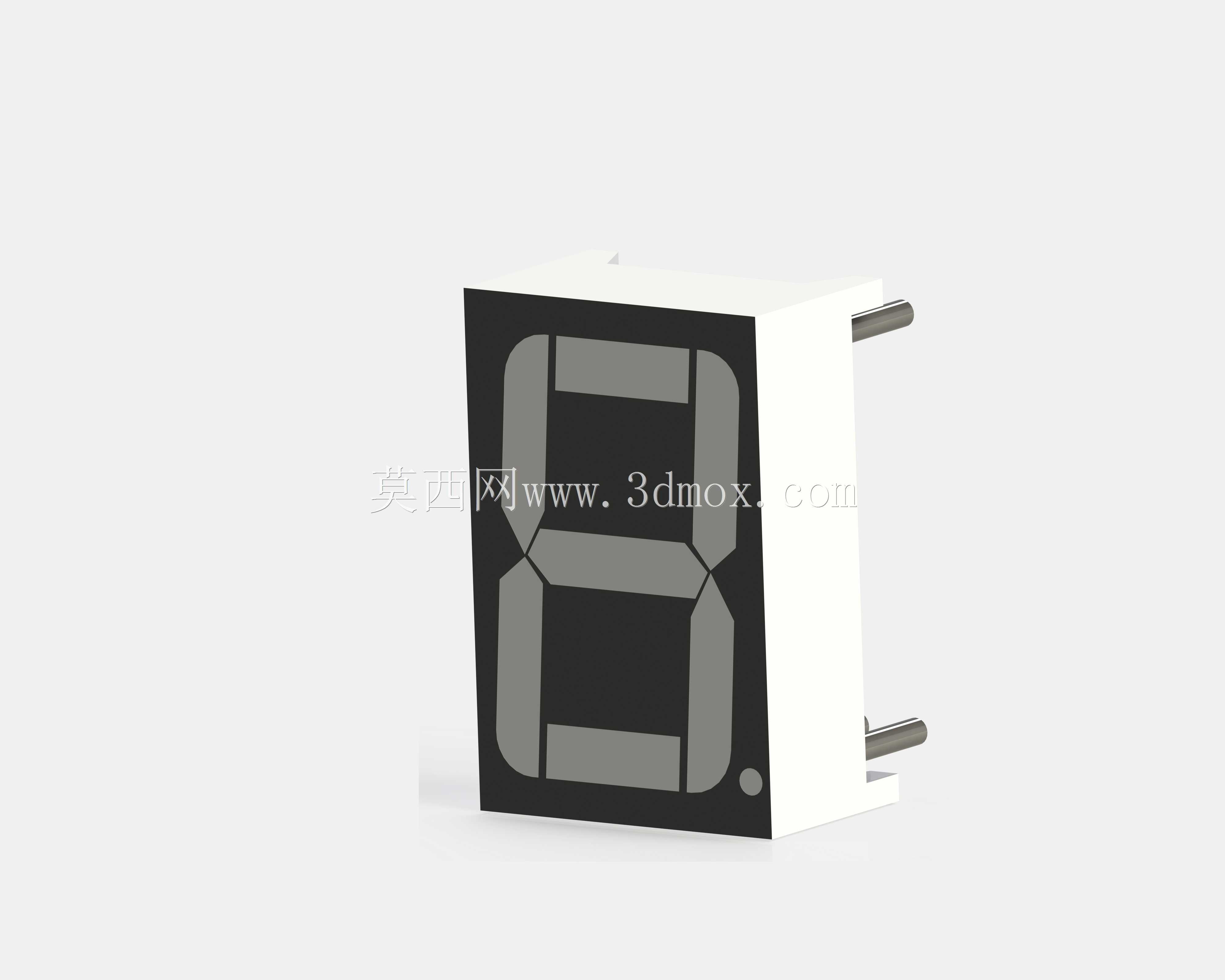

从结构设计层面来看,模型还原了这类器件的典型封装形态,主体采用黑色遮光塑壳作为段码的承载基座,黑色壳体可以有效隔绝不同发光段之间的光线串扰,避免相邻段点亮时出现光晕混色,保证数字显示的清晰度。七个发光段按照标准七段码的布局排布在壳体正面,每一段的发光区域边界清晰,段与段之间的遮光筋宽度符合行业通用的设计规范,既保证了发光面积足够让观测者在常规距离清晰识别数字,又不会因为段间距过小导致显示数字模糊。壳体侧面伸出的两根直插引脚,是按照标准2.54mm排距设计的,适配市面上通用的PCB板安装孔位,引脚长度预留了波峰焊所需的吃锡长度,安装时穿过PCB板焊接固定即可,不需要额外的固定结构,装配效率很高。

设计过程中需要重点考虑的是安装边界的适配,这类数码管的塑壳外形尺寸遵循行业通用的一位0.5英寸数码管规格,正面显示区域的外框尺寸、壳体的厚度都和市售量产器件保持一致,在做面板开孔设计时,可以直接套用通用的开孔尺寸,不需要单独调整安装位。引脚的位置度公差在建模时做了合理预留,避免实际生产中因为引脚偏移导致无法顺利插入PCB孔位。另外,塑壳背面的定位小凸点也做了还原,这个结构是用来在焊接时和PCB板上的定位孔配合,防止焊接过程中器件歪斜,保证安装后显示面和面板表面平行,观测时不会出现视角偏差。

在实际选型应用中,这类七段数码管的结构通用性极强,不同厂家生产的同规格产品安装尺寸几乎可以完全互换,做结构设计时不需要针对特定品牌做单独适配,只要确认显示尺寸、引脚排距和发光颜色符合需求即可。建模时还原的细节还包括壳体边角的小圆弧过渡,这个结构是注塑成型时的工艺要求,避免注塑过程中出现应力集中导致壳体开裂,同时也能避免安装时尖锐边角划伤操作人员或者面板表面。
