Jetson TX2开发板适配外壳盖结构设计

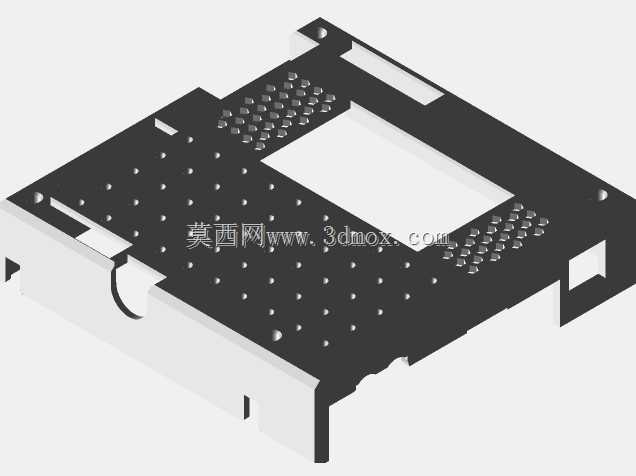

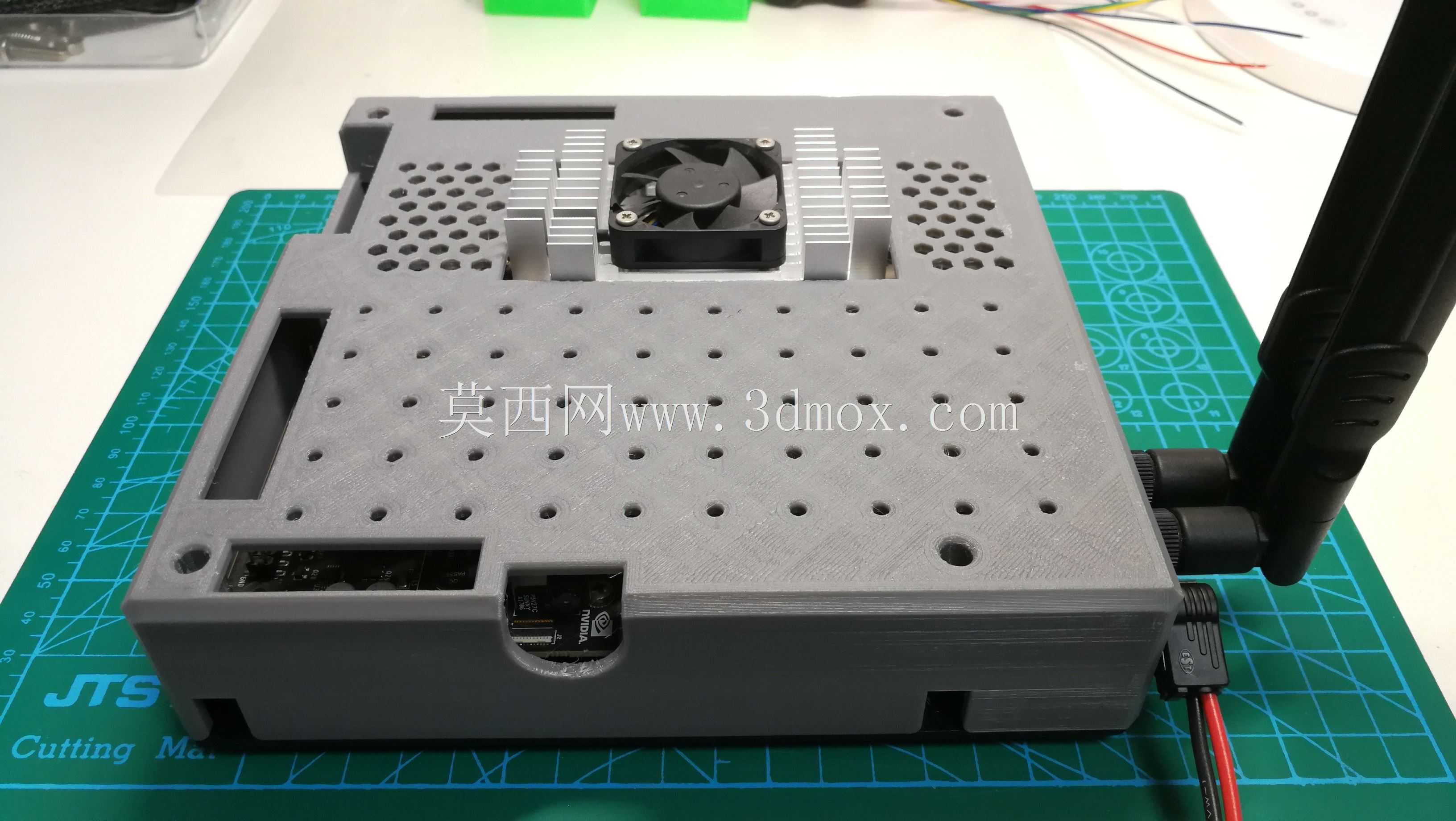

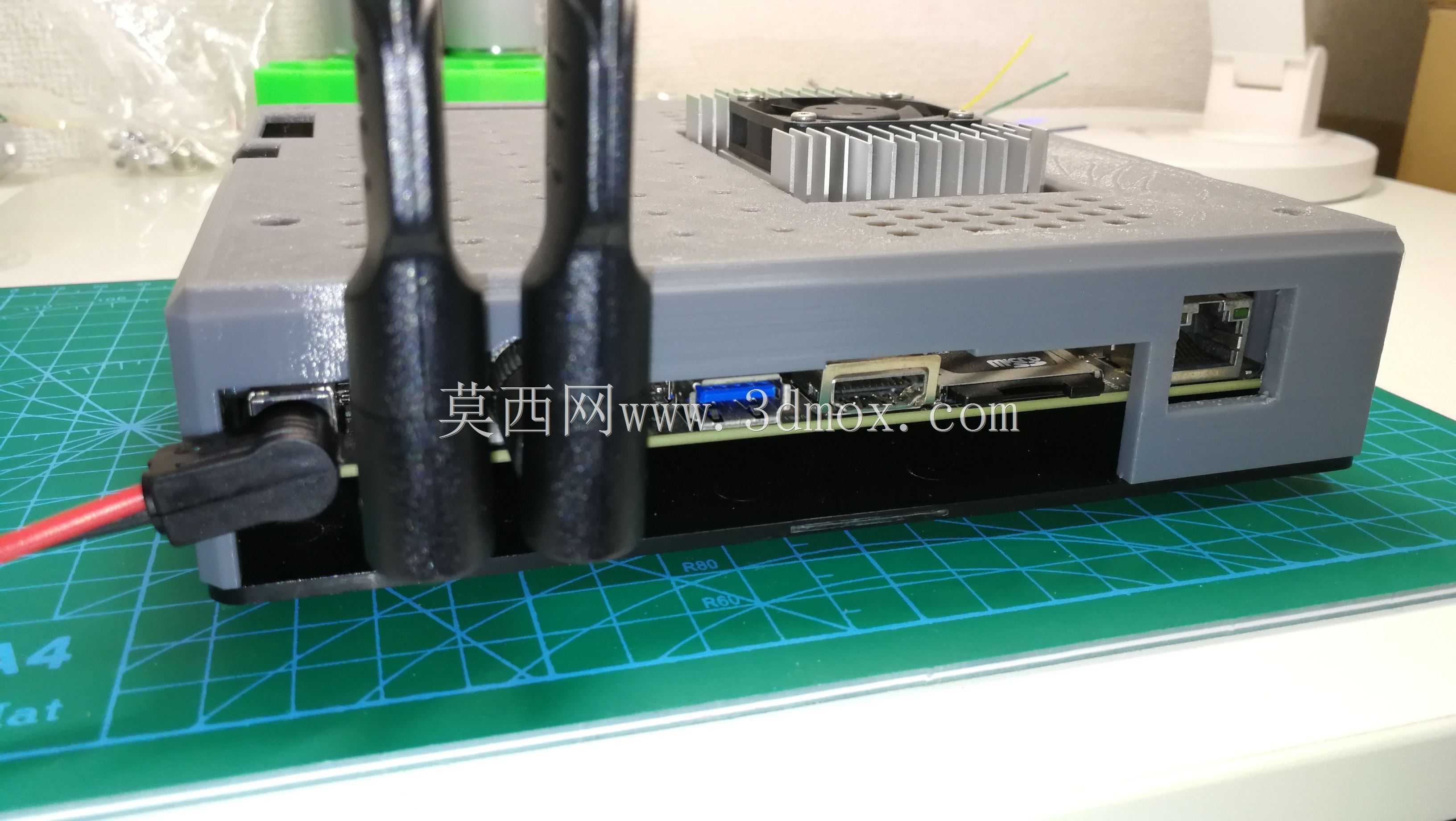

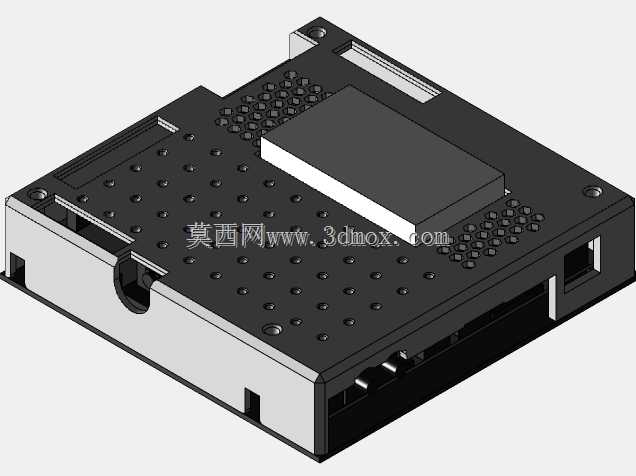

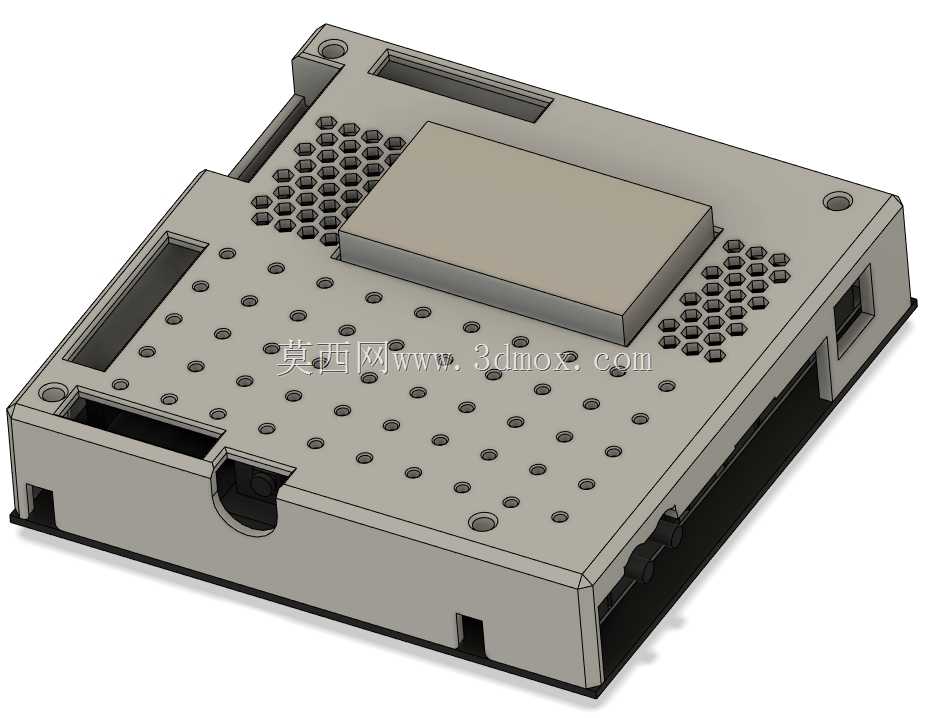

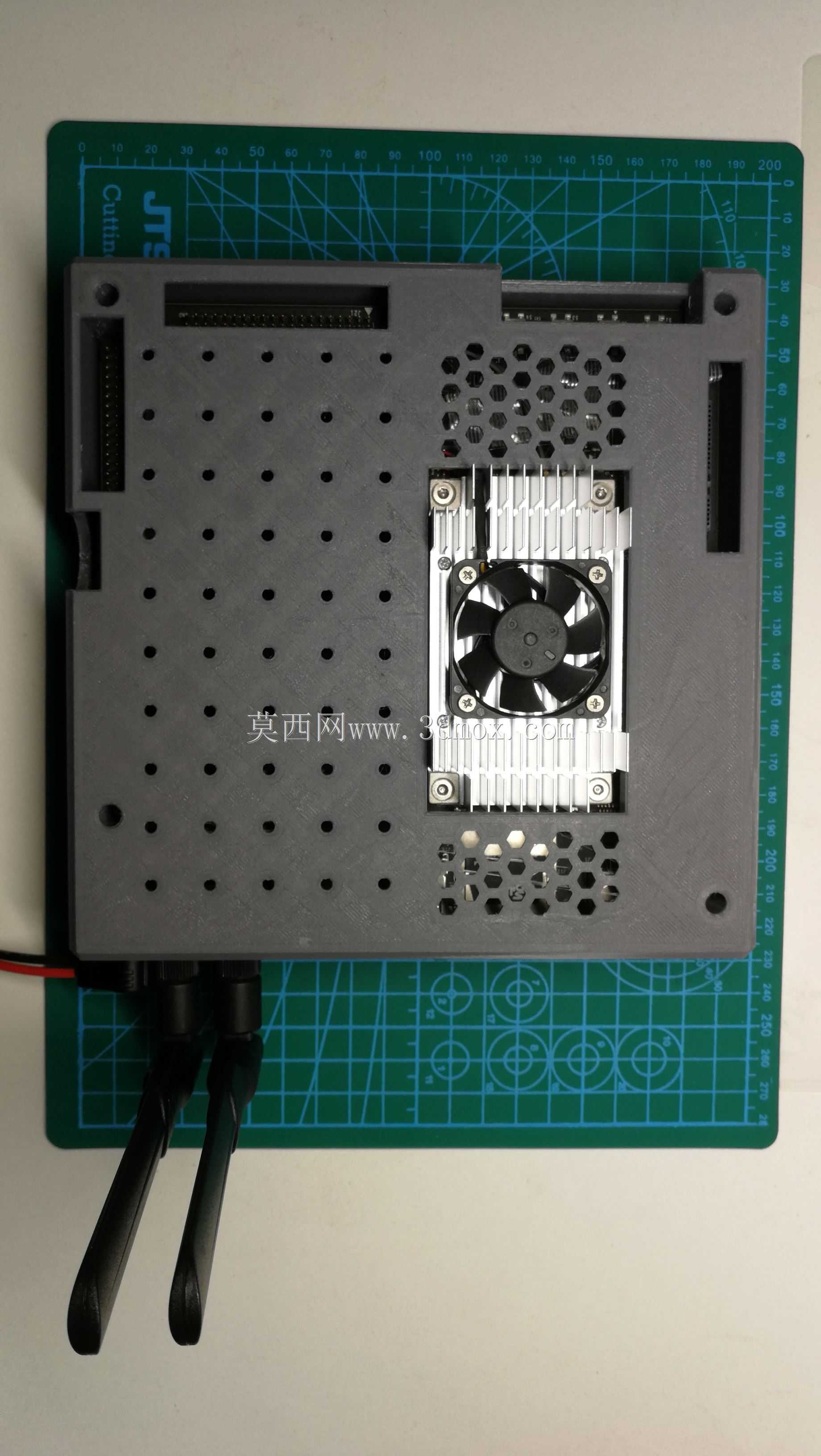

这款外壳盖专为Jetson TX2嵌入式计算平台设计，适配边缘计算、车载视觉、智能网关等场景的硬件防护需求，解决开发板裸板部署时易积灰、接口磕碰、散热气流紊乱的实际问题。设计时优先保障常用公共端口的无遮挡访问，预留的开口覆盖触觉开关、J21与J26 GPIO排针、SATA接口、散热风扇安装位、车载摄像头接口、LAN网口、SD卡读卡器、HDMI接口、USB3.0接口、micro USB接口、2路外部天线接口以及DC桶形电源插孔，所有开口位置与开发板端口一一对应，装配后无需拆卸外壳即可完成全部外设接线与调试操作。外壳整体外形尺寸为180mm*180mm，安装面与原厂塑料背板同侧，装配后不会额外占用设备横向安装空间，适配标准嵌入式机箱的内部安装边界。散热设计上，壳体与核心模块散热区域预留足够气流间隙，壳体表面设置多组阵列通风孔，保障散热器周边空气流通顺畅，避免核心模块高负载运行时热量淤积。结构强度方面，壳体内部设置3根加强筋，沿壳体受力方向排布，提升薄壁壳体的抗形变能力，减少打印或注塑生产时的翘曲风险。附加拓展设计上，壳体表面设置5行10列的网格状M3安装孔位，孔间距统一为15mm，可直接固定屏幕、DC-DC转换模块、USB集线器、LAN交换机、微控制器等拓展附件，无需额外打孔攻丝，降低二次改装的加工难度。安装固定逻辑上，壳体通过4颗M3*10mm螺钉与开发板PCB、原厂背板锁紧，同时预留4个螺钉位实现壳体与外部安装结构的固定，装配公差适配3D打印的常规精度误差，即使打印件存在小幅尺寸偏差也可顺利完成组装，降低对加工精度的要求。壳体整体壁厚均匀，支撑量小，适合熔融沉积成型工艺打印，打印耗材用量少，可快速完成小批量定制生产，满足原型验证阶段的快速迭代需求。
