JX PDI-1171MG微型17g舵机结构设计

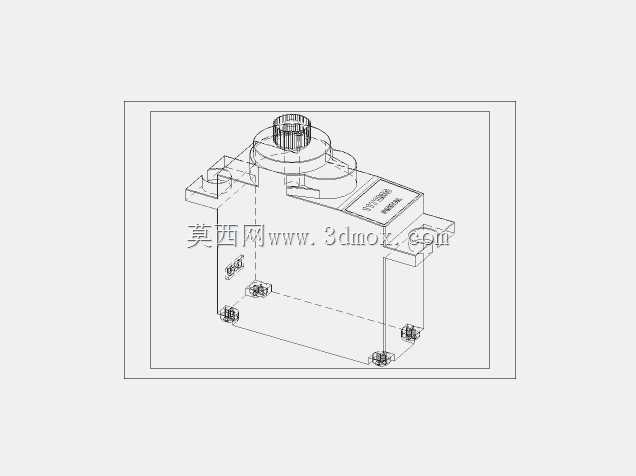

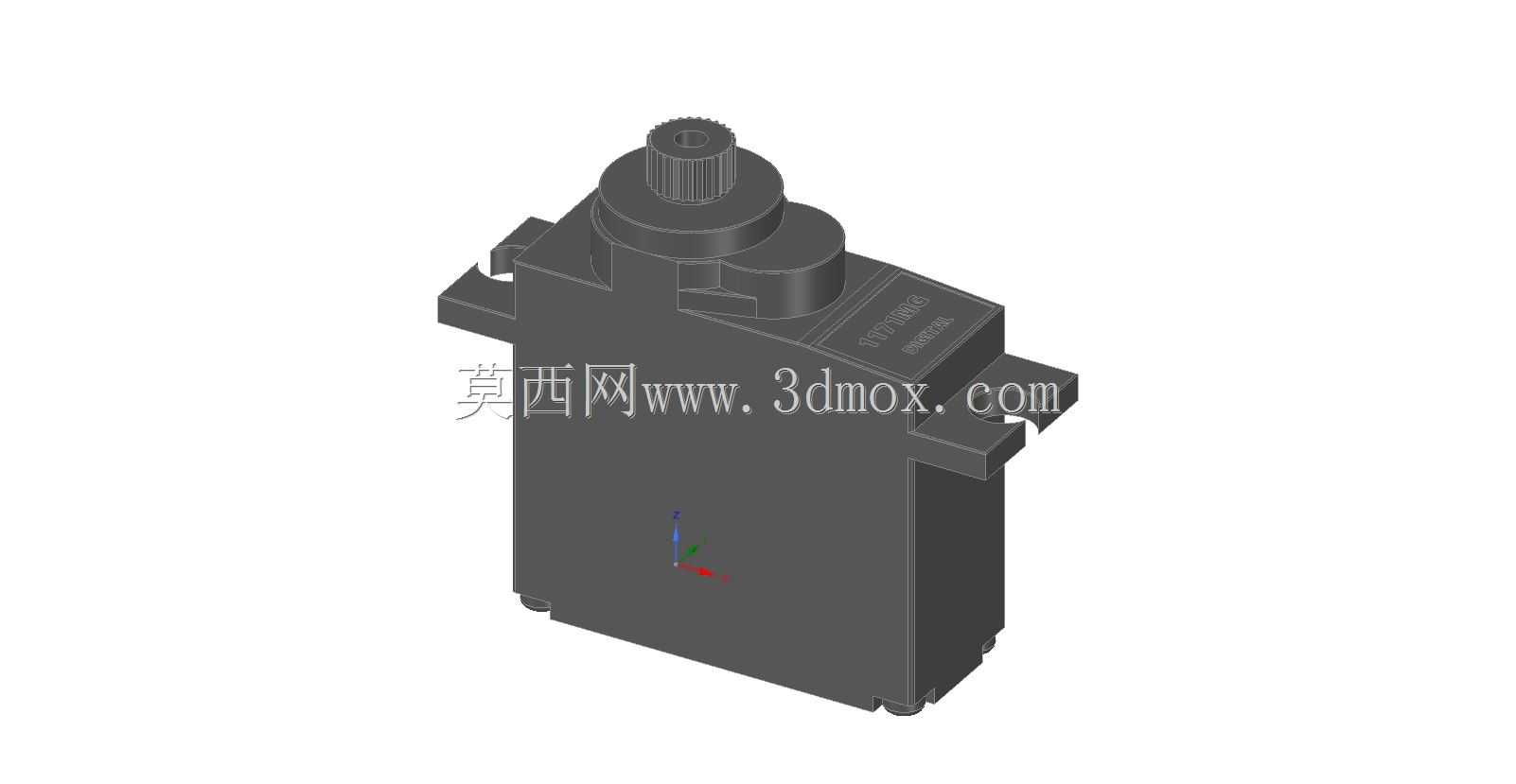

这款17g规格的微型舵机，是小型运动执行场景里的常用部件，在桌面级机械臂关节、小型仿生机器人动作组、航模舵面控制、教育类机器人套件里都有广泛应用。从结构设计来看，整体采用矩形壳体加顶部输出轴的布局，壳体两侧预留了带安装孔的凸耳，安装时可以直接通过M2规格螺丝固定在对应安装位上，不需要额外设计转接支架，能有效压缩整体装配空间。顶部的输出齿轴采用标准21T花键规格，和市面上通用的舵机摇臂、舵盘完全适配，不需要定制连接件，选型替换时兼容性很强。

设计过程中优先考虑了小空间下的结构强度，壳体采用带加强筋的薄壁结构，既控制了整体重量，又能在输出轴承受侧向载荷时避免壳体开裂，内部的减速齿轮组排布紧凑，将驱动电机、电位器、控制电路板的空间做了最优分配，在17g的重量限制下保证了足够的输出扭矩余量。输出轴的转动范围覆盖0-180度常规控制区间，定位精度能满足小型运动机构的动作需求，不会出现明显的回差虚位。

在实际装配场景里，这款舵机的出线方向从壳体尾部引出，不会和侧面的安装凸耳产生干涉，布线时可以顺着安装支架的走线槽排布，避免运动过程中导线被拉扯磨损。安装边界上，整体长宽高尺寸控制在极小范围内，安装孔的中心距符合微型舵机的通用安装规范，不管是替换同规格的旧型号舵机，还是在新设计的小型机构里做集成，都不需要重新调整安装位的开孔位置，能大幅缩短结构设计的迭代周期。

从功能特性来说，这款舵机的响应速度适配小型机器人的快速动作需求，内部电位器的线性度较好，在做连续角度调节时不会出现卡顿或者跳步的情况，壳体的接缝处做了卡扣加定位柱的配合设计，装配时不需要额外打胶就能保证壳体的配合紧密性，后期维护拆解也很方便，不需要破坏壳体结构就能更换内部的齿轮或者电机部件。在做三维建模时，所有的安装孔位、输出轴的配合尺寸、凸耳的避让空间都做了精准还原，导入装配体后可以直接做干涉检查，不需要二次修正尺寸，能直接用于整机的结构验证和安装模拟。
