大扭矩数字舵机HK15338结构设计

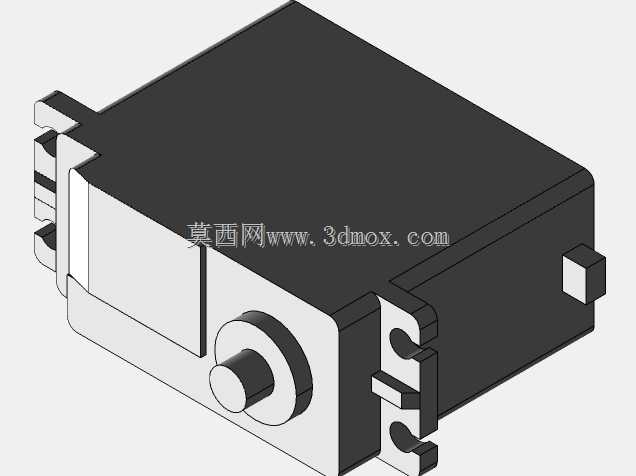

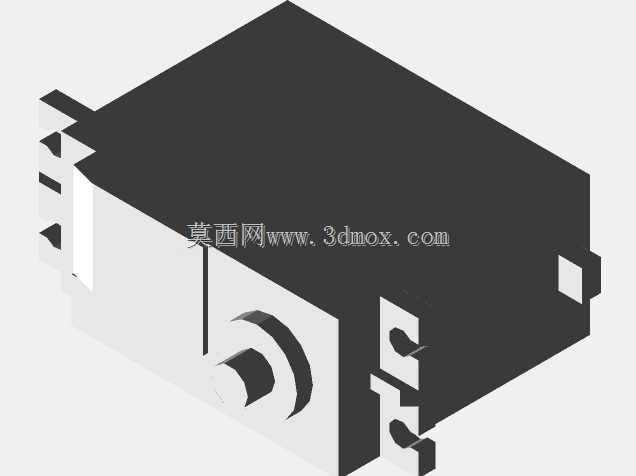

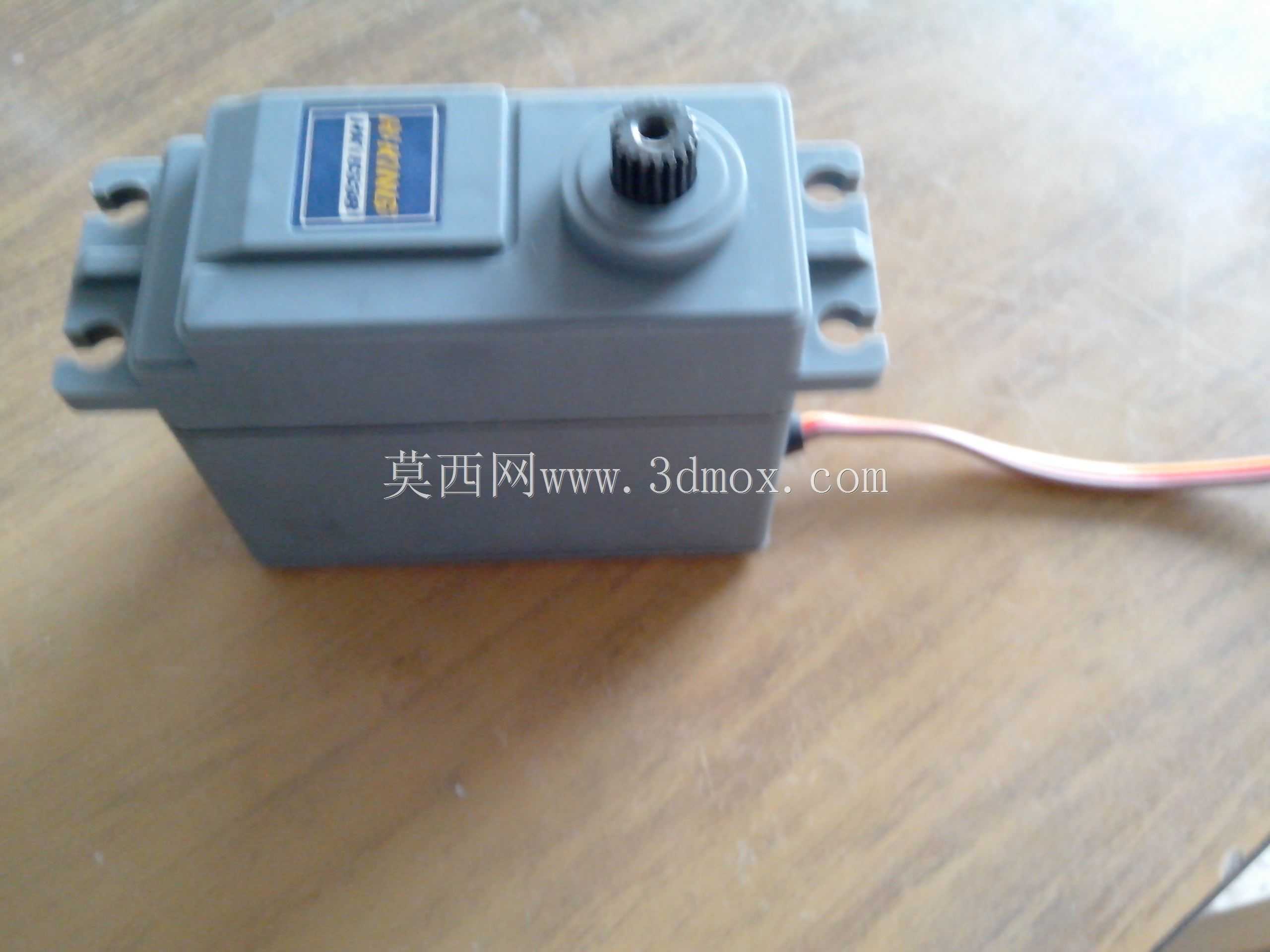

在做小型履带机器人底盘转向执行件选型时，最先要卡的参数就是输出扭矩与安装孔位的匹配度，这款大扭矩数字舵机的输出扭矩能覆盖25kg级负载需求，自重控制在175g左右，在同扭矩级别的舵机里重量控制属于中等偏上水平，适合对负载余量有要求、对自重敏感度不极端的移动机器人、大型航模舵面驱动场景。从实际建模还原的结构来看，舵机主体采用方壳式封装，外壳上预留的两组对称安装耳是核心安装定位基准，安装耳上的通孔间距、孔径都做了实测还原，做结构装配时不用再反复核对样件孔位，能直接导入装配体做干涉检查。输出轴端采用金属齿输出，齿轮轴的伸出长度、齿形参数都按实物测绘还原，搭配舵盘时能直接匹配标准金属舵盘的安装尺寸，不用额外做轴端的适配修改。舵机尾部引出的信号电源线缆走向也在模型里做了还原，做布线规划时可以提前预留线缆弯折空间，避免装配后线缆被壳体或周边结构件挤压磨损。从功能特性来说，数字舵机相比传统模拟舵机，控制死区更小，定位精度更稳定，在需要频繁做角度调整、保持位置锁定的场景下，不会出现模拟舵机常见的抖舵、位置漂移问题，比如做机械臂关节的俯仰驱动、航模升降舵/方向舵的角度控制时，能保持更稳定的姿态输出。建模过程中没有直接照搬厂商公开的参数表尺寸，而是对照实物样件逐段测绘，实际壳体的长宽高尺寸比厂商标称值略大一点，这点在做安装腔体设计时要特别注意，不能直接按厂商给的外形尺寸挖安装槽，必须留出0.5-1mm的装配余量，不然会出现壳体塞不进安装位的问题。安装耳的厚度、通孔到壳体侧壁的距离也都按实测值还原，做安装支架设计时，支架的压合面要完全贴合安装耳的平面，不要压到壳体本体，避免长期受力导致壳体开裂。输出轴的中心高是另一个关键安装边界，做舵盘与负载件的连接时，要保证负载件的回转中心和舵机输出轴中心完全同轴，不然会产生额外的径向负载，长期运行会加速输出齿轮的磨损，缩短舵机使用寿命。另外舵机壳体上的标签凹槽、顶部的工艺凸台结构也都做了还原，做外观验证时能直接看到装配后的整体效果，不用后期再补做外观细节。在做机器人关节集成时，这款舵机的扭矩余量足够支撑1kg以内的机械臂小臂做全角度俯仰动作，搭配对应的舵机支架，能快速搭建多自由度的关节结构，不用再单独设计复杂的减速传动组，能大幅缩短原型机的开发周期。航模应用场景下，这款舵机适合1/5比例的遥控车转向、大型固定翼航模的襟翼控制，足够的扭矩余量能应对大负载下的舵面动作，不会出现大风负载下舵面打不动的情况。建模时对壳体的分模线、边角的倒角弧度都做了还原，导入渲染软件做效果展示时，能更贴近实物的真实质感，方便做产品宣传图的渲染输出。
